發明專利｜微電網控制裝置及電力系統

2017-11-06 14:42:46 北極星輸配電網整理　點擊量：評論 (0)

摘要：本發明實施例提供了一種微電網控制裝置及電力系統，包括風力發電單元、風電充電控制器、光伏發電單元、光伏充電控制器、儲能單元、控制單元以及執行單元。風電充電控制器分別與風力發電單元和儲能單元連接，光伏充電控制器分別與光伏發電單元和儲能單元連接，控制單元分別與儲能單元和執行單元連接。該微電網控制裝置通過檢測風力發電單元以及光伏發電單元產生電量的狀態，以及時調節運行模式，從而維持功率平衡，避免風力發電單元以及光伏發電單元的異常對電網產生的不良影響。并且，通過設置儲能單元，可在微電網進行孤島運行時，抑制功率波動，保持供電功率的穩定性，提高了微電網的電能質量。

申請人：國網河南省電力公司內黃縣供電公司

發明人：王俊王忠森肖松王瑋孫群鵬宗肖閃王延澤王繼勇連芳

1 .一種微電網控制裝置，其特征在于，包括風力發電單元、風電充電控制器、光伏發電單元、光伏充電控制器、儲能單元、控制單元以及執行單元，所述風電充電控制器分別與所述風力發電單元和所述儲能單元連接，所述光伏充電控制器分別與所述光伏發電單元和所述儲能單元連接，所述控制單元分別與所述儲能單元和所述執行單元連接;所述風力發電單元用于產生風電能源，并將產生的風電能源通過所述風電充電控制器

輸送至所述儲能單元;所述光伏發電單元用于產生光電能源，并將產生的光電能源通過所述光伏充電控制器輸送至所述儲能單元;所述控制單元用于檢測所述儲能單元的電壓值，并將檢測得到的電壓值與額定電壓值

進行比較，以計算出所述儲能單元的電量值，將計算出的電量值與預設電量下限值進行比較，若計算出的電量值低于所述預設電量下限值，則控制所述執行單元斷開所述儲能單元與負載之間的連接且控制所述執行單元連通市網系統與負載之間的連接，以進入并網模式;若計算出的電量值高于所述預設電量下限值，則控制所述執行單元斷開市網系統與負載之間的連接且控制所述執行單元連通所述儲能單元與負載之間的連接，以進入孤網模式。

2.根據權利要求1所述的微電網控制裝置，其特征在于，所述微電網控制裝置還包括觸控單元，所述觸控單元與所述控制單元連接，所述觸控單元用于接收用戶輸入的控制信息并傳遞至所述控制單元，以及接收所述控制單元的處理結果并進行顯示。

3.根據權利要求2所述的微電網控制裝置，其特征在于，所述風力發電單元包括異步電機以及風力發電機，所述異步電機分別與所述風力發電機和所述控制單元連接，所述風力發電機在所述異步電機的帶動下而同步轉動。

4.根據權利要求3所述的微電網控制裝置，其特征在于，所述風力發電單元還包括變頻器，所述變頻器分別與所述異步電機和所述控制單元連接;所述觸控單元接收用戶輸入的所述風力發電機的最高轉速和變速周期，并發送至所述控制單元;

所述變頻器通過所述控制單元根據所述控制單元接收到的模擬量改變所述異步電機的轉速，所述風力發電機在所述異步電機的帶動下而同步轉動。

5.根據權利要求4所述的微電網控制裝置，其特征在于，所述風力發電單元還包括由互感器和整流電路組成的自制元件;

所述自制元件分別與所述風力發電機和所述控制單元連接，所述控制單元可采集所述自制元件兩端的電壓值和電流值，并根據采集到的電壓值和電流值計算得到所述風力發電單元的瞬時電壓、瞬時電流以及瞬時輸出功率，并將計算得到的瞬時電壓、瞬時電流以及瞬時輸出功率發送至所述觸控單元以進行實時顯示。

6.根據權利要求4所述的微電網控制裝置，其特征在于，所述光伏發電單元包括步進電機、導軌、皮帶、射燈以及限位開關;

所述皮帶設置于所述導軌上且與所述步進電機連接，所述射燈設置于所述皮帶上，所述限位開關設置于所述導軌的兩端，所述步進電機與所述控制單元連接;所述觸控單元接收用戶輸入的所述射燈的移動速度，并發送至所述控制單元，所述控制單元控制所述步進電機轉動，所述射燈可隨所述皮帶在所述步進電機的轉動下而移動，當所述射燈接觸所述限位開關時，所述控制單元?jiǎng)t控制所述步進電機反轉。

7.根據權利要求6所述的微電網控制裝置，其特征在于，所述光伏發電單元還包括太陽能電池板、光敏電阻、伺服放大器以及伺服電機，所述光敏電阻設置于所述太陽能電池板，所述伺服放大器分別與所述伺服電機和所述控制單元連接，所述伺服電機與所述太陽能電池板連接;

所述控制單元與所述光敏電阻連接以獲取所述光敏電阻兩端的電壓值，并對獲取到的電壓值進行分析對比以判斷所述射燈的位置，并根據所述射燈的位置通過所述伺服放大器驅動所述伺服電機以改變所述太陽能電池板的位置以實現隨光功能。

8.根據權利要求1所述的微電網控制裝置，其特征在于，所述儲能單元包括風能蓄電池和光能蓄電池;

所述風能蓄電池分別與所述風電充電控制器和所述控制單元連接，所述光能蓄電池分別與所述光伏充電控制器和所述控制單元連接。

9.根據權利要求1所述的微電網控制裝置，其特征在于，所述微電網控制裝置還包括保護單元，所述保護單元與控制單元連接，以用于過電壓和過電流保護，并且根據所述控制單元的控制指令確定是否斷開當前連接電路。

10.一種電力系統，其特征在于，包括市網系統以及權利要求1-9任意一項所述的微電網控制裝置，所述市網系統通過繼電器與所述微電網控制裝置連接。

微電網控制裝置及電力系統

技術領域

本發明涉及電氣工程技術領域，具體而言，涉及一種微電網控制裝置及電力系統。

背景技術

微電網系統是一種包括分布式發電裝置、儲能裝置及負載，且具有一定調節和控制能力的小型配電子網。微電網系統既可接入市網系統進行并網模式，也可以以孤島模式運行。微電網技術的發展推動了可再生能源的利用以及分布式發電的發展，是對大電網的有益補充。但如何實現微電網的安全穩定運行以及如何降低微電網在并網模式和孤島模式之間轉換時的穩定性，一直以來是本技術領域技術人員關注的問題。

發明內容

有鑒于此，本發明實施例的目的在于，提供一種微電網控制裝置及電力系統以解決上述問題。

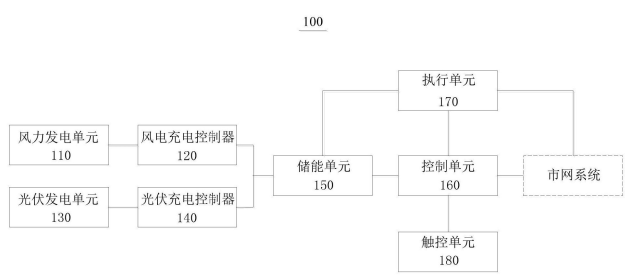

本發明實施例提供一種微電網控制裝置，包括風力發電單元、風電充電控制器、光伏發電單元、光伏充電控制器、儲能單元、控制單元以及執行單元，所述風電充電控制器分別與所述風力發電單元和所述儲能單元連接，所述光伏充電控制器分別與所述光伏發電單元和所述儲能單元連接，所述控制單元分別與所述儲能單元和所述執行單元連接;

所述風力發電單元用于產生風電能源，并將產生的風電能源通過所述風電充電控制器輸送至所述儲能單元;

所述光伏發電單元用于產生光電能源，并將產生的光電能源通過所述光伏充電控制器輸送至所述儲能單元;

所述控制單元用于檢測所述儲能單元的電壓值，并將檢測得到的電壓值與額定電壓值進行比較，以計算出所述儲能單元的電量值，將計算出的電量值與預設電量下限值進行比較，若計算出的電量值低于所述預設電量下限值，則控制所述執行單元斷開所述儲能單元與負載之間的連接且控制所述執行單元連通市網系統與負載之間的連接，以進入并網模式;若計算出的電量值高于所述預設電量下限值，則控制所述執行單元斷開市網系統與負載之間的連接且控制所述執行單元連通所述儲能單元與負載之間的連接，以進入孤網模式。

進一步地，所述微電網控制裝置還包括觸控單元，所述觸控單元與所述控制單元連接，所述觸控單元用于接收用戶輸入的控制信息并傳遞至所述控制單元，以及接收所述控制單元的處理結果并進行顯示。

進一步地，所述風力發電單元包括異步電機以及風力發電機，所述異步電機分別與所述風力發電機和所述控制單元連接，所述風力發電機在所述異步電機的帶動下而同步轉動。

進一步地，所述風力發電單元還包括變頻器，所述變頻器分別與所述異步電機和所述控制單元連接;

所述觸控單元接收用戶輸入的所述風力發電機的最高轉速和變速周期，并發送至所述控制單元;

進一步地，所述風力發電單元還包括由互感器和整流電路組成的自制元件;

進一步地，所述光伏發電單元包括步進電機、導軌、皮帶、射燈以及限位開關;

所述皮帶設置于所述導軌上且與所述步進電機連接，所述射燈設置于所述皮帶上，所述限位開關設置于所述導軌的兩端，所述步進電機與所述控制單元連接;

所述觸控單元接收用戶輸入的所述射燈的移動速度，并發送至所述控制單元，所述控制單元控制所述步進電機轉動，所述射燈可隨所述皮帶在所述步進電機的轉動下而移動，當所述射燈接觸所述限位開關時，所述控制單元?jiǎng)t控制所述步進電機反轉。
