發明專利｜微電網控制裝置及電力系統

2017-11-06 14:42:46 北極星輸配電網整理　點擊量：評論 (0)

摘要：本發明實施例提供了一種微電網控制裝置及電力系統，包括風力發電單元、風電充電控制器、光伏發電單元、光伏充電控制器、儲能單元、控制單元以及執行單元。風電充電控制器分別與風力發電單元和儲能單元連接

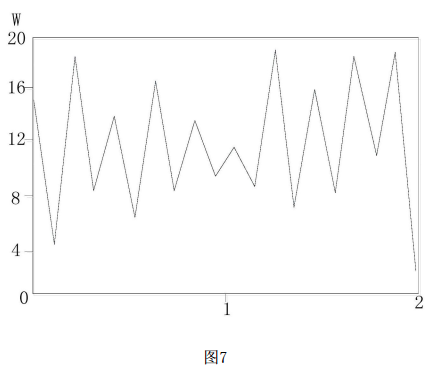

圖7為本發明較佳實施例提供的光伏發電單元的輸出功率變化曲線。

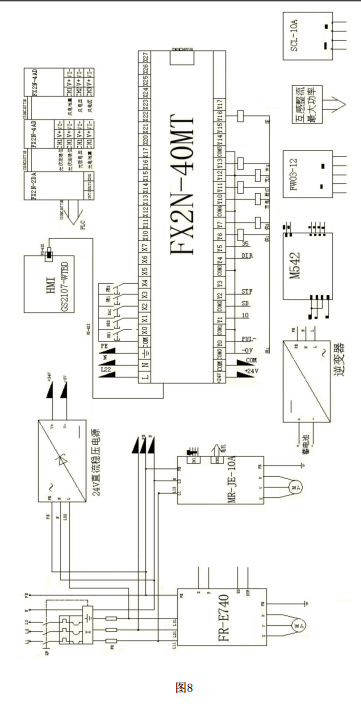

圖8為本發明較佳實施例提供的微電網控制裝置的電氣原理圖。

圖標：100-微電網控制裝置;110-風力發電單元;111-異步電機;112-變頻器;113-風力發電機;114-自制元件;120-風電充電控制器;130-光伏發電單元;131-步進電機;132-步進控制器;133-限位開關;134-太陽能電池板;135-光敏電阻;136-伺服放大器;137-伺服電機;140-光伏充電控制器;150-儲能單元;160-控制單元;170-執行單元;180-觸控單元。

具體實施方式

下面將結合本發明實施例中附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例?；诒景l(fā)明的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。同時，在本發明的描述中，除非另有明確的規定和限定，術語“ 安裝”、“ 設置”、“ 連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接;可以是機械連接，也可以是電連接;可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

在我國，微電網研究正處于起步探索階段，在定義理論方面也還有待完善。但從各地微電網示范項目取得的初步成果來看，微電網符合我國電力發展的需要和方向，有著廣闊的發展前景。

近年來，我國大力推進分布式可再生能源電力項目，而可再生能源發電具有不穩定性，供電可靠性不強等弱點，容易對電網造成波動嚴重影響用電安全。微電網作為一種小型的局域發配電系統，通過分布式能源發電技術、儲能及電力電子控制技術很好的解決了這個問題。對于我國的偏遠地區和可再生能源豐富地區，設計合理的微電網系統，實現微電網供電，有利于充分發揮各地資源優勢，解決用電問題的同時加快了我國的電力建設。2009年，我國正式提出“ 堅強智能電網”發展戰略，并在幾年間快速發展。微電網作為與大電網可分可并的獨立發配電系統，將成為智能電網系統的重要組成部分，對智能電網系統的運行起著優化作用。
