發明專利｜微電網控制裝置及電力系統

2017-11-06 14:42:46 北極星輸配電網整理　點擊量：評論 (0)

摘要：本發明實施例提供了一種微電網控制裝置及電力系統，包括風力發電單元、風電充電控制器、光伏發電單元、光伏充電控制器、儲能單元、控制單元以及執行單元。風電充電控制器分別與風力發電單元和儲能單元連接

進一步地，所述光伏發電單元還包括太陽能電池板、光敏電阻、伺服放大器以及伺服電機，所述光敏電阻設置于所述太陽能電池板，所述伺服放大器分別與所述伺服電機和所述控制單元連接，所述伺服電機與所述太陽能電池板連接;

所述控制單元與所述光敏電阻連接以獲取所述光敏電阻兩端的電壓值，并對獲取到的電壓值進行分析對比以判斷所述射燈的位置，并根據所述射燈的位置通過所述伺服放大器驅動所述伺服電機以改變所述太陽能電池板的位置以實現隨光功能。

進一步地，所述儲能單元包括風能蓄電池和光能蓄電池;

所述風能蓄電池分別與所述風電充電控制器和所述控制單元連接，所述光能蓄電池分別與所述光伏充電控制器和所述控制單元連接。

進一步地，所述微電網控制裝置還包括保護單元，所述保護單元與控制單元連接，以用于過電壓和過電流保護，并且根據所述控制單元的控制指令確定是否斷開當前連接電路。

本發明實施例還提供一種電力系統，包括市網系統以及上述的微電網控制裝置，所述市網系統通過繼電器與所述微電網控制裝置連接。

本發明實施例提供的微電網控制裝置及電力系統，通過檢測風力發電單元以及光伏發電單元產生電量的狀態，以及時調節運行模式，從而維持功率平衡，避免風力發電單元以及光伏發電單元的異常對電網產生的不良影響。并且，通過設置儲能單元，可在微電網進行孤島運行時，抑制功率波動，保持供電功率的穩定性，提高了微電網的電能質量。

為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

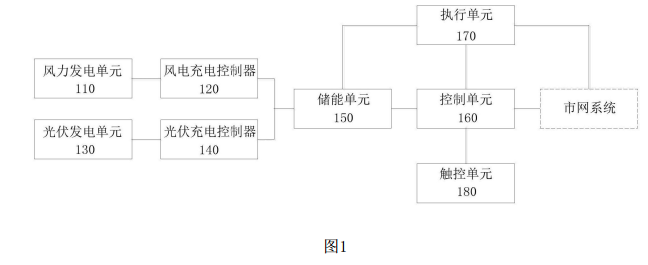

圖1為本發明較佳實施例提供的一種微電網控制裝置的結構框圖。

110

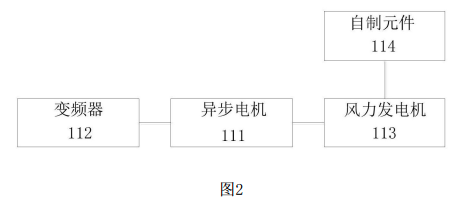

圖2為本發明較佳實施例提供的風力發電單元的結構框圖。

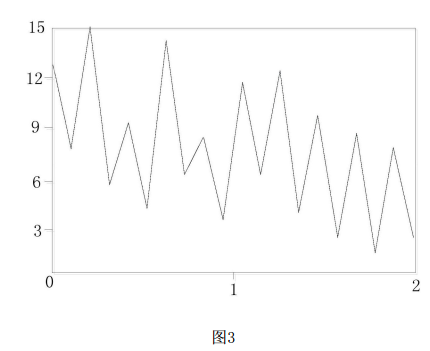

圖3為本發明較佳實施例提供的風力發電單元的輸出電壓變化曲線。

130

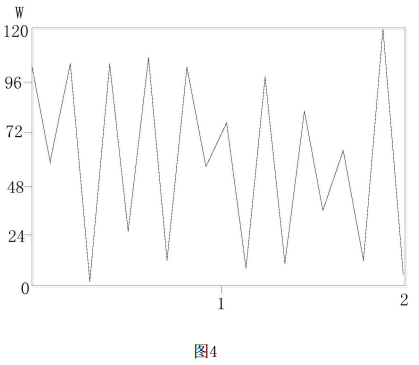

圖4為本發明較佳實施例提供的風力發電單元的輸出功率變化曲線。

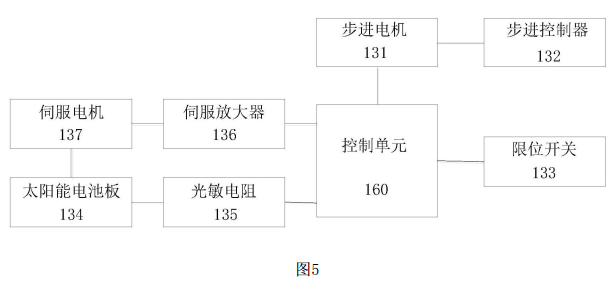

圖5為本發明較佳實施例提供的光伏發電單元的結構框圖。

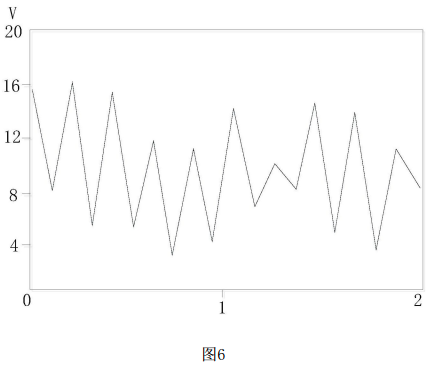

圖6為本發明較佳實施例提供的光伏發電單元的輸出電壓變化曲線。
