電網地理信息系統(GIS)解決方案

2014-10-10 11:59:29 大云網　點擊量：評論 (0)

第一章系統市場分析GIS系統在電力行業中的應用已經受到了重視。電力企業的數字化，信息化建設國內應用比國外相對較晚。在國外電力GIS已經深入到電力生產、運輸、銷售、服務等環節。在國外，電力企業應用GIS取得很

第一章系統市場分析

GIS系統在電力行業中的應用已經受到了重視。電力企業的數字化，信息化建設國內應用比國外相對較晚。在國外電力GIS已經深入到電力生產、運輸、銷售、服務等環節。在國外，電力企業應用GIS取得很好的發展。由于國內外電力企業在生產，經營及管理模式的差異，以至于國外企業應用的模式難以應用與國內電力企業。

1.1青海省電力公司的應用

青海省電力公司，GIS系統已經成為公司的核心，深入公司的各個生產部門。并隨著需求的擴展而不斷完善與升級。目前系統已經被擴充成為適用于配網管理系統。對青海省電力公司調研以后得出，GIS系統的開發平臺采用美國ESRI公司的ArcGIS平臺。在功能上也是不斷的在完善，陸續增加新的功能，最終得到電力公司的認可與實際應用。

1.2供電公司GIS應用失敗淺析

從大部分電力企業GIS應用不好，甚至處于擱置的階段。原因有很多，但其根本原因有：一是軟件開發商對電力行業的中的業務不熟悉；二是早期的供電公司對GIS在電力行業的應用及解決問題的認識不足。在電力行業引入GIS時，企業就如何利用系統建立自己的空間數據平臺，如何利用GIS的為企業的生產服務認識不夠充分。其主要原因是企業對GIS所提供的應用分析功能不了解，對供電公司的需求不明確。

由于軟件開發企業在GIS開發的初期，對電力行業的業務不熟悉，不知道如何為供電公司的提出準確的解決方案。在這樣的情況下，軟件開發企業只是做了初步的調研與分析，沒有對供電公司的業務與需求深入的分析，從而開發的功能是主要建立在供電企業中的基礎空間信息庫。

同時，電力企業對GIS功能及所開發平臺知識的不了解，在加上軟件開發企業的誤導，在開發系統功能的上做了不符合實際的調整，導致電力企業對GIS系統的運用還是停留GIS除了可以解決公司業務中的am/fm功能外，還可以解決用電管理系統的用戶保修，用戶報裝，線損計算及調度系統的潮流分析等。

電力企業對系統軟件開發商提出了過高的要求，將很多不適合系統應用功能作為系統的開發的應用指標。GIS與調度系統的相結合在當時的技術手段來說是可以實現的。但是，實際的應用過程中，由于技術的局限性與保密性受到很大的挑戰，很難做到與現有系統的開發商做到很好的無縫連接。

1.3國家電網公司信息化的推進

隨著國家電網公司提出的sg186信息化工程對農網的改造的進一步深入，配網自動化建設需求的進一步擴展，GIS系統建設又將開始。在這個期間，由于供電公司與軟件開發企業對軟件需求有了充分的認識。同時，隨著信息技術的而提高，開發商的技術水平也不斷提高。目前的電力行業GIS，應該是建立在成熟的技術與應用的基礎之上，符合電力公司的業務需求，能夠更好的為企業解決實際的生產問題，并為其它系統提供服務。

第二章系統的配置原則

2.1標準化原則

①制定符合軟件要求的軟件架構；制定統一的代碼及數據結構。

運用系統工程學理論制定軟件的系統架構；確定各級共享數據庫目錄，內容及結構。

②運用標準化的數據流程

③遵循通用的數據接口標準。

④制定統一的數據編碼。編碼的制定既要符合國家標準，又要結合公司的實際需要。

⑤編制統一符號。依據國家標準及電力行業標準建立電網設備的符號庫。

2.2資源信息共享

實現配網信息的全局共享，保證信息的一致性，及時性和唯一性；

2.3開放性原則

系統采用開放的數據標準，開放的通訊協議，確立良好的人機界面風格。

第三章GIS系統架構

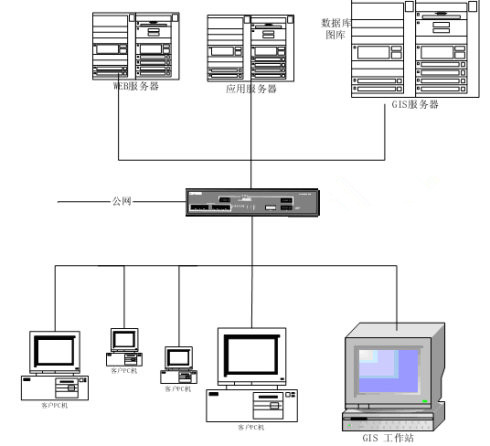

3.1GIS架構圖

3.2系統架構說明

1.數據服務器：

作為配網GIS系統的圖形數據及屬性數據的數據庫服務器，為系統提供技術的數據與服務

2.應用服務器：

主要是作為應用數據訪問服務器，開用corba組件模型的中間件和集成縱向技術作為數據訪問的交互方式，使得客戶機通過應用服務器來對數據服務進行連接訪問，這樣降低了服務器的負載，提高了系統的整體性能及安全。同時，在客戶端無需按丈夫數據庫客戶端軟件，為系統的維護和使用提供方便。

3.WEB服務器：

主要是用于GIS圖形的和數據的發布。

4.工作站：

主要是做圖形編輯與規劃設計。用于對基礎數據的維護與控制。如：系統建模，圖形的編輯及屬性的編輯。

5.客戶機：

主要是用于供電公司日常業務數據的錄入，修改及設備的維護.

第四章配網系統與GIS系統一體化結構

4.1一體化概述

配網自動化主要是偏重于配電自動化，實時數據的采集，配網的高級應用，調度管理等。GIS主要是基礎數據的管理與維護，基于電網及地理數據的配網管理等工作。二者之間即可獨立應用也可以集成應用。

配網管理系統與GIS之間的集成可以依據供電公司的用戶的需求及現有的管理模式。主要分為:一體化和接口方式模式。每種方式可以依據公司的需求與管理模式的不同進一步分析應用。

4.2一體化模式

GIS系統與配網系統平臺設計采用一體化模式，在數據共享及數據通訊的處理方面共用基礎軟件平臺，基于軟總線結構的平臺接口函數直接交換數據，實現配網系統與GIS系統的無縫連接。一體化模式依據供電公司的管理模式的不同分為：內嵌式與集成式。

4.3運用中間件技術作為數據接口

系統的開發應該具備良好的開放性與可擴展性。依據現有的管理模式及供電公司的資源分析，現在提供兩種基于不同系統的數據接口方式。分別為數據轉化模式和數據共享方式。
