魯能海西州示范項目是國家首批多能互補示范項目之一，是集風電、光伏、光熱、儲能于一體的科技創新項目，也是集可復制性、引領性、先進性、

魯能海西州示范項目是國家首批多能互補示范項目之一，是集風電、光伏、光熱、儲能于一體的科技創新項目，也是集可復制性、引領性、先進性、經濟性、示范性于一體的國家能源重點示范項目。該項目由西北院設計。接下來，讓我們一起去領略一下它的無限風光吧！

項目地址

青海省海西州格爾木市境內

裝機容量

總裝機容量700兆瓦，其中風電400兆瓦，光伏200兆瓦，光熱50兆瓦，儲能50兆瓦。

全場鳥瞰效果圖（不含風電場）

該項目于2017年6月開工，成為國家首個正式建設的集風光熱儲于一體的多能互補科技創新項目。預計于2018年底全部建成并網發電。

開工奠基儀式

為什么建該項目？

近年來，因新能源建設集中、電網送出能力有限，我國新能源棄電問題日益突出。

該項目旨在將風電、光伏、光熱和儲能結合起來，形成風、光、熱、儲多種能源的優化組合，以有效解決用電高峰期和低谷期電力輸出的不平衡問題，提高能源利用效率，優化新能源電力品質，增強電力輸出功率的穩定性，提升電力系統消納風電、光伏發電等間歇性可再生能源的能力和綜合效益。

這項目牛在哪兒？

該項目包含風電場、光伏電站、光熱電站、儲能電站、330千伏匯集站和國家級多能互補運行控制中心6個部分。其中，光伏電站、光熱電站、儲能電站、330千伏匯集站和國家級多能互補運行控制中心均位于格爾木市光伏發電園區內，風電場位于格爾木市東的大格勒鄉境內。在該項目中，風電、光伏、光熱、儲能作為一個電站整體，通過采用聯合調度技術，可實現以下功能：

通過多能互補聯合運行后，可有效減輕電網調峰壓力?？紤]出力限額與青海省負荷曲線匹配，本項目通過儲能和光熱聯合調節，將大幅降低限電比例！

大解密

項目子系統全解析！

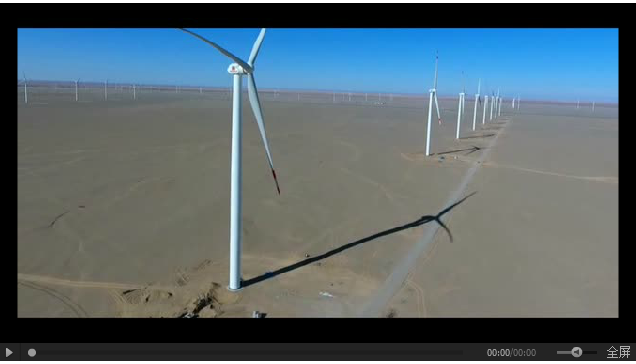

壹風電場

風電場包含南北兩個風場，北風場占地約36.3平方千米，南風場占地約56.8平方千米。

南北兩個風電場各新建1座110千伏升壓變電站。每臺風力發電機組產生的電力，通過35千伏集電線路匯集至110千伏升壓站，然后通過110千伏架空線路輸送至330千伏匯集站。

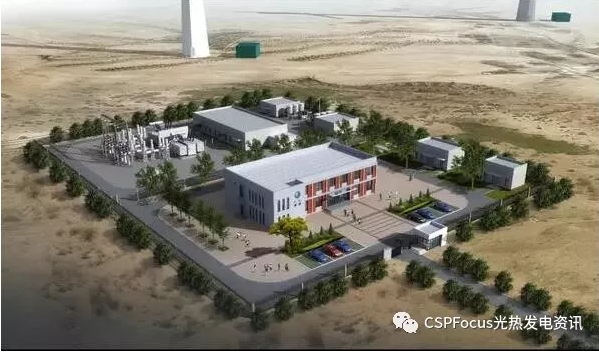

風電場110千伏升壓站效果圖

貳光伏電站

光伏電站位于格爾木市光伏發電園區北側，占地面積約338公頃，廠區形狀為矩形。

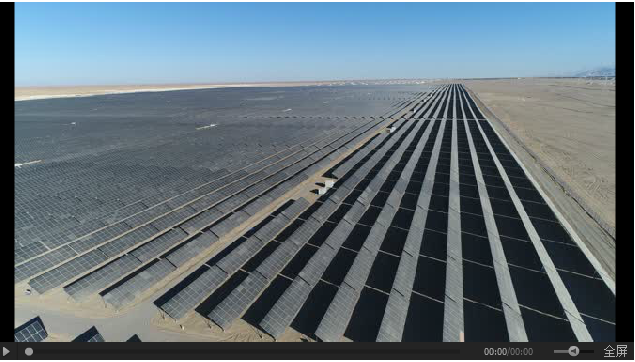

光伏電站

光伏電站產生的電力通過35千伏集電線路送至330千伏匯集站。

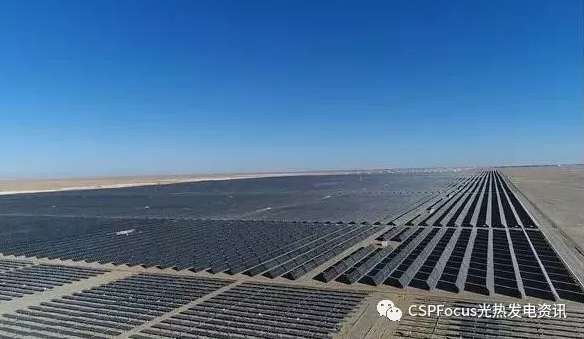

光伏電站航拍圖

叁光熱電站

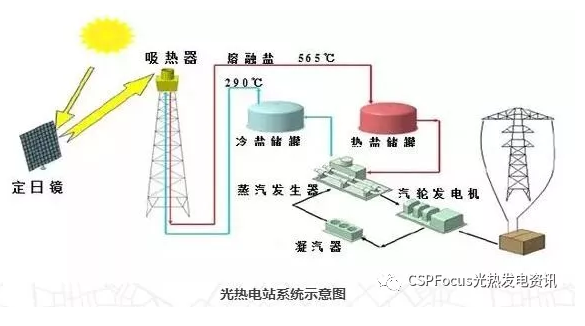

光熱電站位于光伏電站南側，采用塔式熔鹽技術，儲熱時長為12小時。

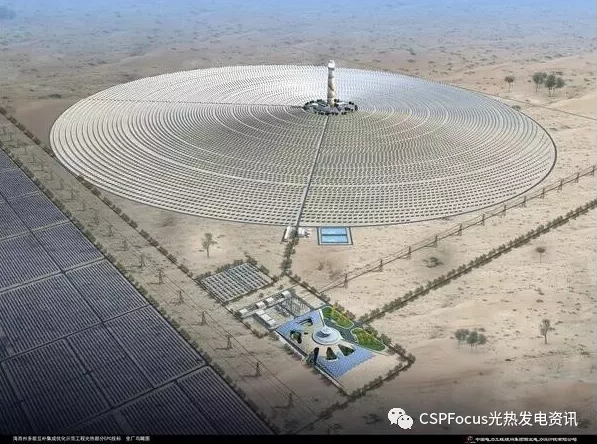

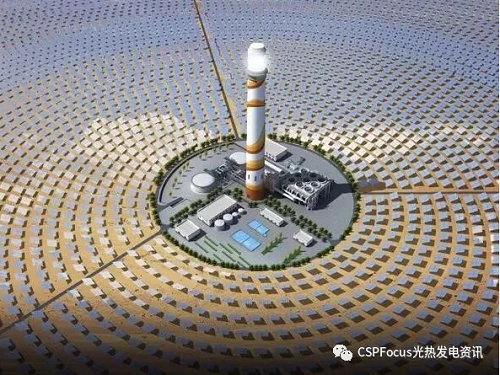

光熱電站鳥瞰效果圖

光熱電站產生的電力通過110千伏地埋電纜送至330千伏匯集站。

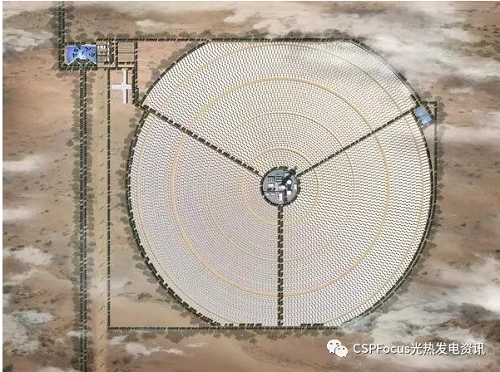

光熱電站平面布置圖

光熱電站儲熱系統通過削峰填谷儲能，增強光熱電站對太陽輻射及電網負荷變化的適應性。
