隨著我國城市現代化建設的飛速發展，城市配電系統的不斷改造更新，一種新型的智能箱式變電站應運而生，如圖1所示，這種新型的箱式變電站將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起，由于其具有集成化程度高、工廠預安裝、節能、節地、安全、美觀等特點，因此在城網建設與改造中得到廣泛應用。

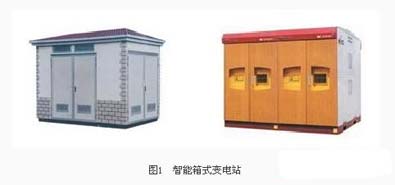

圖1智能箱式變電站

信息化、網絡化和智能化的快速發展，要求箱變不僅要安全穩定運行，同時還要具有“四遙”(遙測、遙信、遙調、遙控)的智能化功能;達到故障區段快速準確定位、故障及時切除、負荷轉帶、網絡重構等功能，從而保證快速恢復供電。

但是，智能箱式變電站一般安裝在負荷密集的工礦企業、港口、機場、城市公共建筑、高速公路、地下設施和居民住宅小區等場所;要對智能箱式變電站進行遠程監控、系統組網，由于其布線施工比較苦難，一般的現場總線組網方式就很難實現。

本文介紹的就是一種基于GPRS網絡在智能箱式變電站監控系統的應用實例，該系統成功解決了對箱式變電站進行監控監控中存在的布線困難問題，實現了遠程監測系統的通訊問題，比有線通訊方式有著無可比擬的優越性。目前該系統在山東淄博電力環網改造箱式變電站系統監控中得以成功的應用，系統運行穩定可靠，達到了預期的效果和設計要求。

1、基于GPRS箱變遠程監控系統內部設計

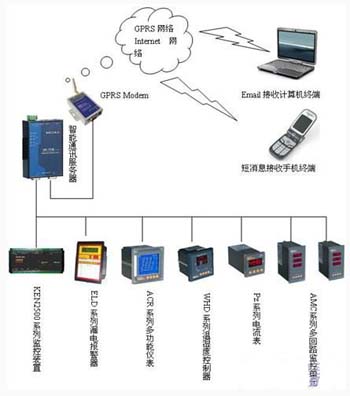

基于GPRS箱變遠程監控系統采用三層網絡結構，如圖2所示，即現場層、通訊層、管理層?，F(xiàn)場層主要由智能儀表組成主要完成箱變內部電量與非電量的數據采集;通訊層主要由智能通訊服務器、GPRS MODEM組成，主要實現現場數據的集中采集和通訊管理;管理層不設監控中心，主要由移動數據終端(用戶手機、email郵箱等)組成，主要用于接收箱變內部運行數據;系統借助于移動的GPRS網絡實現數據的遠程采集和管理。

圖2系統內部網絡結構圖

進線回路實現對低壓進線側的全電參量的測量：如檢測進線回路的電壓、電流、有功功率、無功功率、頻率、功率因數、四象限電能等電參量;同時還可以實現對進線回路遙信量的檢測，如：進線刀閘，斷路器位置，斷路器故障等;通過自身的繼電器輸出模塊，完成遠程合分斷路器的功能。

饋線回路通過多回路監控單元實現對多條饋線回路點參量的集中采集，主要采集箱變內部饋線回路的電流參量和開
