自動化通道現狀

公司調度自動化系統已組網多年，公司所屬10多個廠站(35KV變電站)與公司主站形成光纖自愈環網結構(微波備用)，遠動信號的上傳及各種遙控命令的執行準確、無誤。而今年3月份我們新增的35KV徐莊變?yōu)橐缓喴鬃冸娬?，一臺主變(7500KVA)、4條10KV饋線，日平均負荷3400KW。由于本簡易站位于我公司電網的最西北部，離最近的通信線路長達17KM，且地理條件復雜，不易架設。經過分析對比我們決定應用GPRS技術來實現簡易站與主站之間的遠動、通信業務。

使用GPRS優越性

不管實際上是否發送數據，傳統的電話線在連接時間內的每一分鐘都會付費。另一方面，在全球移動通信系統(GSM)中使用GPRS移動數據業務時，資費標準是通信的流量，而不取決于連接時間。為了最大限度地利用GPRS，鄭州凱特的KT-2200型裝置智能遠程終端(RTU)與KTTS智能規約轉換器軟件包設計了數項功能，以減少必須發送的軟件包數量。這種無需在響應時間內等待(如報警)的方式大大降低了不必要的通信費。

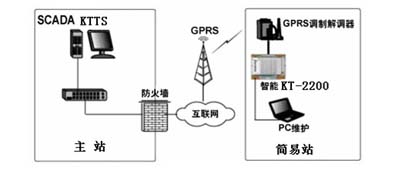

系統配置

從理論上來說GPRS的傳輸速率最大為171.2kbps。但常見的傳輸速率一般介于30～50kbps之間，這是因為它受到某些因素的限制，比如到基站(BTS)的距離，以及同一區域內的用戶數量。

示意圖

多種ISP配置的支持

KT-2200能通過ISP連接到GPRS/GSM網絡。盡管根據國家與地區不同服務類型各異，ISP均會按常規實施網絡協議(IP)地址分配。

IP地址

一個IP地址是分配給設備的唯一地址，這樣它們就能在一個網絡上互相識別和通信。一共有兩種IP地址：一種是靜態IP地址，它是網絡中唯一且固定的IP地址;另一種是動態IP地址，它在設備每次啟動時由動態主機配置協議(DHCP)進行分配。

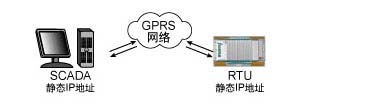

使用靜態IP地址進行RTU與SCADA的通信

示意圖

RTU與SCADA基于靜態IP地址進行收發數據(我公司所用為靜態IP地址)。

靜態IP地址

使用動態IP地址進行RTU與SCADA的通信

假如ISP不提供靜態IP地址，或假如靜態IP地址的服務費比動態IP地址高，從而無法為每一臺RTU提供一個靜態IP地址，
