4.2三維應用點分析

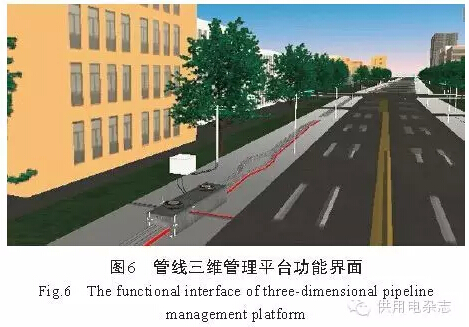

通過三維參數化建模完成三維模型及三維場景創建后，為管線三維管理平臺提供基礎數據，三維平臺提供包括二三維聯動、飛行瀏覽、三維量測、信息查詢、綜合分析等在內的應用支持，其功能界面如圖6所示。



1)二三維聯動。應用GIS及三維GIS等技術，分屏展示二維場景和三維場景。



2)飛行瀏覽。實現三維場景內的飛行瀏覽、移動、旋轉等，提供對三維模型的瀏覽查看。



3)三維量測。提供三維場景內的空間量測，包括水平距離量測、垂直距離量測、空間距離量測。



4)信息查詢。實現包括空間查詢、屬性查詢、臺帳查詢，滿足在瀏覽查看三維數據過程中對設備設施信息查詢的需要。



5)綜合分析。建立包括空間碰撞分析、最短路徑分析、縱斷面分析、水平凈距分析、連通性分析等在內的綜合分析，實現對電力地下管線數據的三維信息挖掘，為相關決策提供輔助支持。



4.3方案特點



1)參數化建模：應用參數化建模機制，實現根據采錄參數快速創建三維模型。



2)二三維聯動：建立二三維聯動機制，實現從二維和三維兩個視角對電力地下管線數據同時進行展示。



5、結語



本文提出的從電力地下管線數據采集到基礎數據管理及三維應用的管理方案能夠輔助電力企業實現對電力地下管線的數據摸底和信息化管控，可輔助電力企業做到家底清晰、管線資源使用可控，為規劃、建設、運行等業務提供支撐。且隨著電力信息化工作的持續推進，以及電力企業不斷深化的管理要求，未來對電力地下管線信息化管理的要求也將不斷加強。結合當前新興的移動、物聯網、傳感技術，將在此論文基礎之上，支撐實現涵蓋移動作業、在線監測、業務應用等在內的深化應用建設，并最終實現對電力地下管線的全生命周期管理，達到全過程信息化與智能化輔助。



作者簡介



閆松，碩士，初級經濟師，從事信息化項目管控、地圖安全審校、電網GIS平臺研發，城市地下管線研究。



鄭建寧，碩士，工程師，從事企業發展戰略規劃、企業管理咨詢等工作。



陳文康，碩士，高級工程師，從事業務應用系統、一體化平臺、中間件及構建庫建設工作。



倪升亞，碩士，初級工程師，從事信息化項目管控、地圖安全審校、電網GIS平臺研發，城市地下管線研究。



潘飚，碩士，工程師，從事信息化項目管控、地圖安全審校、電網GIS平臺研發，城市地下管線研究。



引言信息



閆松，鄭建寧，陳文康，等.電力地下管線信息化管理方案[J].供用電，32(12)：16-20+15.



原標題:【特別策劃】電力地下管線信息化管理方案
