除了因部分電容器單元損壞后退出運行會使健全的電容器單元過電壓外，當電容器組流過的電流超過額定電流時，也會導致電容器單元過電壓。電容器組是否過負荷是根據測量到的線路電流是否超過額定電流來判斷的；線路電流超過額定電流時電容器組過負荷保護的定時器啟動計時，當計時器累計時間超過定值時便啟動暫時旁通電容器組；若電容器組頻繁過負荷則永久旁通電容器組。

       3金屬氧化物可變電阻(MOV)

　　當帶串聯補償裝置的線路發生故障時，系統短路電流要流過串聯電容器組。當流過的穩態短路的電流為

　　20KV時，電容器上的穩態電壓的有效值高達600KV.故必須采取適當?shù)拇胧﹣硐拗齐娙萜鹘M上的電壓。

　　3.1MOV的作用

　　MOV的作用是限制出現在電容器組上的過電壓，保護電容器組。當區外故障發生時，MOV會吸收全部能量，保護電容器組；區外故障消失后，電容器組可自動投入。區內發生故障時，放電間隙被擊穿前MOV限制電容器組上的電壓。放電間隙經1ms被擊穿后，旁通MOV和電容器組，使MOV不再吸收能量，電容器組兩端的電壓接近零。當區內發生故障時，區內故障的電流較大，MOV吸收能量的速度很快，流過MOV的大電流會使電容器組兩端的電壓也較高。采用觸發間隙限制出現在電容器組上的過電壓，降低所需MOV的能量吸收能力，還能改善系統阻尼次同期振蕩的能力。

　　3.2系統發生故障時MOV的工況

　　當系統中發生區外故障時，為提高系統的穩定輸送容量，串補裝置仍應處在運行狀態。此時，MOV中會流過部分故障電流而吸收能量。故障電流越大MOV吸收的能量也越大；故障持續時間越長，MOV吸收的能量也越大。區內發生故障時，故障電流較大，流過MOV的電流也較大。如果故障持續時間(MOV流過電流的時間)與區外發生故障時相同，MOV吸收的能量會比區外發生故障時大得多。為了降低MOV的吸收能量，觸發間隙應及時動作，分路電容器組和MOV，使故障電流不再流過電容器組和)MOV，因此要求間隙應在區內故障發生后1ms內旁通MOV及電容器組。

　　3.3MOV啟動方式

　　為避免MOV過負荷導致設備損壞，MOV通常設有過負荷保護和短路故障保護，MOV過負荷保護是用于串補線路發生內部故障時快速旁通電容器組和MOV。它有3種啟動方式：大電流流過MOV時；MOV吸收能量的速度超過某一定值時；MOV的溫度或MOV吸收能量超過某一定值時。通常，當串補線路的區外發生短路故障時，流過MOV的電流較小，分路間隙和旁路斷路器都不動作，MOV應能夠承受所吸收的能量。啟動MOV過負荷保護的電流應大于串補線路的區外發生短路故障時流過MOV的電流并留有一定的裕度。MOV過負荷保護的功能主要有：(由大電流啟動)實現三相旁通；(由大de/dt啟動)實現三相旁通；(由高溫啟動)實現三相旁通。

　　4觸發間隙

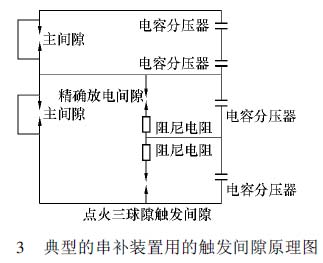

　　串補裝置用的觸發間隙都是非自熄滅型的，間隙本身沒有很強的滅弧能力，其電弧要在旁路開關合上或線路開關跳閘后才能熄滅。其主要功能是：在一定的條件下迅速被擊穿以旁路電容器組和MOV，防止MOV過熱而損壞，也可保護電容器組免受過電壓的損害。分析圖如圖3所示。

　   4.1間隙動作過程

　　根據設置條件，平臺上的觸發間隙的控制單元就會接受控制信號，控制單元會發出一個高壓脈沖送到三球隙裝置的點火球隙，使點火球隙被擊穿而導通；點火球隙擊穿導通產生的小電弧，在分壓器分得的電容器上電壓的1/4電壓的作用下引發點火觸發間隙的導通；點火觸發間隙的電壓升高，導致精確觸發間隙被擊穿；點火和精確觸發間隙導通后，串聯電容器組的電壓就施加在上部的主間隙上使其被擊穿導通；主間隙上部間隙導通后，由于串聯在觸發間隙回路中的限流電阻的作用，串聯電容器組的電壓就轉過來施加在主間隙下部，從而完成了整個間隙被擊穿而導通。為了保證三球隙裝置能可靠地被擊穿導通，應采用雙套觸發信號回路。

　　4.2放電電壓與間隙距離的關系

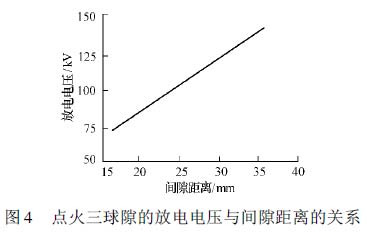

　　在裝有串補裝置的輸電系統中發生任何類型故障時，只要沒有觸發信號，點火三球隙就不應該動作。為達到此要求，球隙的放電電壓必須高于電容器組可能出現的最高電壓下點火三球隙所分得的電壓。根據SIEMNENS廠商提供其點火三球隙的放電電壓與間隙距離的關系曲線(見圖4)，按系統的實際情況進行整定，通常點火三球隙放電電壓應比最高電壓下點火三球隙所分得的電壓高10~15%。觸發間隙應能承受40KA的短路電流100ms，10次，40kA的短路電流500ms，1次；或放電25次無須檢修，觸發間隙能承受100kA動穩定電流+容器組放電電流而不發生變形或損壞。

　　5旁路斷路器

　　旁路斷路器是用來投入或退出串聯電容器組的。它的另一個作用是：當系統發生區內故障時，為了保護MOV不至于因過負荷而損壞，旁路間隙會在很短的時間內被擊穿。由于旁路間隙是沒有滅弧能力的非自滅弧型間隙，只能用旁路斷路器短路間隙使其滅弧。旁路斷路器只用于投入或退出串聯電容器組，并不需要開斷短路電流，所以不要求斷路器具有很大的開斷容量。其最大開斷電流是輸電線路的負荷電流。

       6串補裝置操作控制

　　6.1裝置運行操作的注意事項

　　(1串補操作及監控微機(WINCC)不得擅自退出運行。

　　(2/WINCC微機正常應在“串補操作及監控系統”下運行，不得隨意更換系統。在運行過程中，運行人員應經常巡視電源狀況，發現問題及時處理。如果電源故障不能及時修復應立即匯報。

　　(3發現/WINCC微機有故障，值班員應及時匯報工區。

　　(4嚴禁在串補WINCC操作微機上使用軟盤、光盤，不準拷取WINCC微機內系統軟件。

　　(5禁止在串補操作/WINCC微機上進行一切與串補操作無關的操作。

　　(6)補的操作應嚴格按照順控操作邏輯，不得擅自更改操作邏輯或解除閉鎖。如發現邏輯閉鎖回路有問題，應及時匯報。

　　(7在/WINCC上進行操作，應嚴格執行倒閘操作制度。

　　(8當串補裝置改檢修且有人工作時，必須拉開串補地刀和刀閘的操作電源。

　　(9串補網門關閉之前，應檢查每相串補平臺上及網門內無工作人員，平臺小門應關閉，且三相爬梯確已放下并上鎖。

　　7結論

　　通過500KV安裝串聯補償裝置的運行實踐，實現了提高長線路的穩定輸送容量，改善了并聯線路之間的負荷分配，降低了線路損耗，有效地提高了電壓質量。對這套串聯補償裝置實現了有效的操作與控制，它的使用具有明顯的經濟效益和社會效益。但是由于超高壓線路使用串聯補償裝置為數不多，運行經驗、檢修經驗不成熟，因此若裝置中選擇帶部分可控串聯補償方式，對系統發生故障后消除振蕩更為有益。
