Bytes。因此,測量類業務的SV報文總長度應是85+32 N_m Bytes。

3）定值類業務。該業務主要發送MMS報文,根據MMS制造報文規范可以知道此類報文的附加信息有以太網報文頭（22 Bytes）、優先級標志
（4 Bytes）、以太網PDU（8 Bytes）、循環冗余校驗
（4 Bytes）、ASN.1協議頭標記（2 Bytes）、ISO 3263協議頭標記（8 Bytes）、IEEE 802.2 LAN協議頭標記（12 Bytes）、塊數據（2 Bytes）總共62 Bytes;核心業務編碼有Entry ID地址（4 Bytes）、 DstAddress目的地址（4 Bytes）、 數據集路徑（30 Bytes）、數據狀態（2 Bytes）、核心數據（8 Bytes×邏輯節點定值信息數N_s）、生成時間標記（1 Bytes）、允許生存時間（1 Bytes）總共42+8N_s Bytes。因此定值類業務的MMS報文總長度應該是104+8N_s Bytes。

4）文件類業務。該業務主要發送MMS報文,長度一般都大于10 kBytes。

3.3 微網業務需求

根據所建立的數據模型,可計算每個邏輯節點中所需要發送報文的核心信息數量。每一支路可以看成是一個邏輯設備,報文核心信息最后以支路為單位打包發送。按照邏輯節點數據類型對支路的核心信息數進行統計（見表2）,微網系統各支路對應業務需求見表3-8所列。

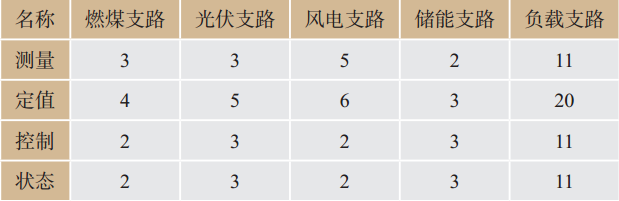

表2 支路核心信息個數統計Tab.2 The core information statistics of branches

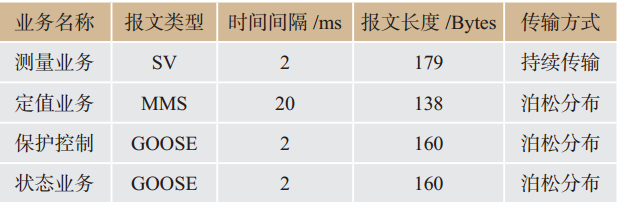

表3 簡單燃煤支路業務需求Tab.3 The business demands of the simple coal-burning branch

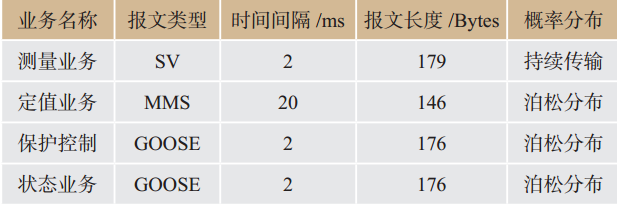

表4 光伏支路業務需求Tab.4 The business demands of the PV branch

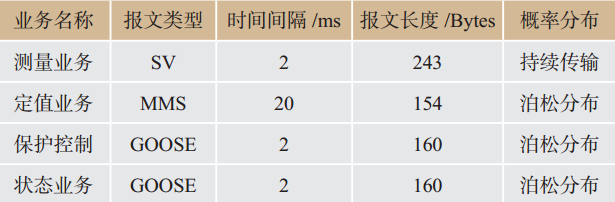

表5 風電支路業務需求Tab.5 The business demands of the wind power branch

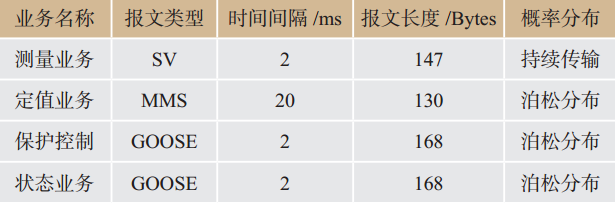

表6 儲能支路業務需求Tab.6 The business demands of the energy storage branch

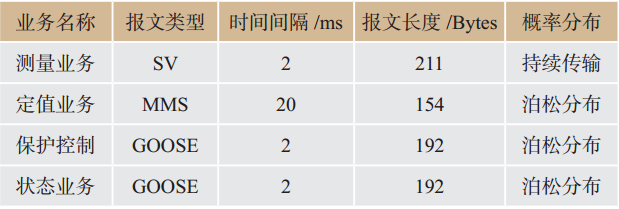

表7 負載支路業務需求Tab.7 The business demands of the load branch

 4 結語

隨著全球工業的發展,分布式能源取代傳統能源將成為必然趨勢。而微網作為緩解傳統電網負擔、吸納可再生能源發電的重要電網形式,已成為電力研究領域的熱點。本文主要闡述了如何利用IEC61850系列標準進行微網的通信建模,從而為微網后續的通信研究提供參考。本文研究主要分為
3個步驟：第1步,根據微網不同設備的信息要求和IEC61850信息分層體系結構,建立了4層的微網信息模型;第2步,對IEC61850邏輯節點進行擴展,增加了負載類節點GAPC,使其適用于微網系統,然后按照不同支路將微網系統劃分為不同的邏輯設備,從而選擇相應的邏輯節點建立數據模型,最后得到了微網系統的數據模型;第3步,根據前述所得的數據模型,按支路分解分析了微網系統的業務需求,通過每一種報文的映射方式計算報文長度,得到了微網每一支路向管理系統發送的報文總長度。

(編輯:鄒海彬)

參考文獻

[1] BANI-AHMED A, WEBER L, NASIRI A, et al.Microgrid communications:state of the art and future trends[C]// 2014 International Conference on Renewable Energy Research and Application(ICRERA), 2014: 780-785.

[2] 茆美琴, 張劍, 張榴晨, 等. 基于IEC 61850的微網能量管理系統數據通信模型及其驗證[J]. 電力系統自動化, 2016, 40(17): 210-216.

MAO Mei-qin, ZHANG Jian, ZHANG Liu-chen, et al.IEC 61850-based data communication model for microgrid energy management system and its verification[J].Automation of Electric Power Systems, 2016, 40(17): 210-216.

[3] DING M, ZHANG Z, GUO X.CIM extension of microgrid energy management system[C]// 2009 Asia-Pacific Power and Energy Engineering Conference,2009: 1-6.

[4] 施琳. 微網公共信息模型研究[D]. 武漢: 華中科技大學, 2010.

[5] WANG C, LIU H, WU F.The extend CIM for microgrid[C]// 2012 China International Conference on Electricity Distribution, 2012: 1-5.

[6] 王羿. 能源互聯網的信息通信架構體系研究[J]. 電力信息與通信技術, 2015, 13(7): 15-21.

WANG Yi.Research on information and communication architecture of energy interne[J]. Electric Power Information and Communication Technology, 2016, 40(17):15-21.

[7] ISLAM M, LEE H H.Microgrid communication network with combined technology[C]// 2016 5th International Conference on Informatics, Electronics and Vision(ICIEV), Dhaka, 2016: 423-427.

[8] 蔣鵬. 微網分層控制結構及其通信系統[D]. 杭州: 浙江大學, 2014.

[9] 梅峰明. 基于IEC61850的微電網數據交換模型研究[D]. 合肥: 合肥工業大學, 2015.

[10] 韓國政. 基于IEC61850的配網自動化開放式通信體系[D]. 濟南: 山東大學, 2011.

[11] WESTER C, ADAMIAK M, VICO J.IEC61850 protocol-practical applications in industrial facilities[C]// 2011 IEEE Industry Applications Society Annual Meeting, 2011: 1-7.

[12] 楊瀟, 王楠, 胡文平, 等. 含風、光、儲、熱的微網實驗系統建 設[J]. 電力信息與通信技術, 2016, 14(6): 89-93.

YANG Xiao, WANG Nan, HU Wen-ping, et al.Construction of experimental system of microgrid with wind, light, storage and heat[J]. Electric Power Information and Communication Technology, 2016, 14(6): 89-93.

[13] 閆彥含. 承載微網控制的蜂窩網絡技術研究[D]. 天津: 天津大學, 2012.

[14] 丁晟. 基于IEC61850的GOOSE報文通信系統的相關研究[D]. 大連: 大連理工大學, 2015.

[15] SHUKLA S, DENG Y, SHUKLA S, et al.Construction of a microgrid communication network[C]//ISGT 2014, 2014: 1-5.

[16] AMJADI S, KALAM A.IEC61850 GOOSE performance in real time and challenges faced by power utilities[C]// 2015 IEEE Eindhoven Power Tech, 2015: 1-6.

[17] 王智東. IEC61850報文安全性關鍵技術研究[D]. 廣州: 華南理工大學, 2015.
