教你一分鐘詳細了解電力系統通信(圖)
電氣專業畢業之后便進入電網公司從事電力系統通信工作5年,作者囑托英大君給新員工朋友們帶個話:學習好和工作干好是不同的概念,任何學歷,任何經歷,在工作面前一律平等。所以我有八個字與大家共勉:踏實干活,
2通信主要設備
PCM
在光纖通信系統中,光纖中傳輸?shù)氖嵌M(jìn)制光脈沖“0”碼和“1”碼,它由二進制數字信號對光源進行通斷調制而產生。而數字信號是對連續變化的模擬信號進行抽樣、量化和編碼產生的,稱為PCM(Pulse-code modulation),即脈沖編碼調制。這種電的數字信號稱為數字基帶信號,由PCM電端機產生。PCM有兩個標準(表現形式)即E1和T1。中國采用的是歐洲的E1標準。T1的速率是1.544Mbit/s,E1的速率是2.048Mbit/s。
通過以上原理性的介紹,我們不難看出,其實PCM是實現了64k音頻傳輸和2M數字傳輸?shù)幕ハ噢D(zhuǎn)換,在其內部是通過時隙的一一對應而完成的通信,一個2M方向可以分出32個時隙,其中0和16時隙是設備專用,不可用于業務傳輸。其它剩余的30個時隙可用于話路業務和自動化設備的業務傳輸。具體調整業務的時隙,視設備的要求,用設備自帶的手持終端或是通過特有的串口線連接至電腦進行調整。
簡而言之,PCM在通信中的作用就是,將站內的自動化設備信號及話路信號進行中轉,變?yōu)?M信號,通過一對2M收發線通過DDF連接至SDH傳輸設備。常用的維護操作就是依據方式的制定,登錄設備內部進行修改時隙的操作,從而改變業務的走向。

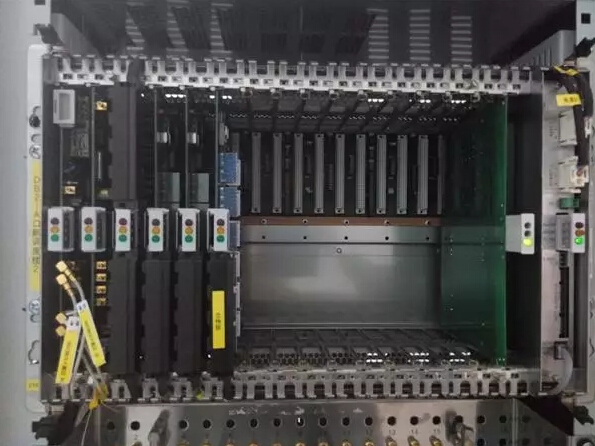

PCM就是上面這樣子的,是不同設備廠家的。
