數字配線架(DDF)

雖然是換了種形式，但實質上的作用和VDF類似，也是有設備側和用戶側，設備側通常指的是光端機，用戶側則主要是指帶著業務的PCM設備，以及少量的調度數據網路由器。

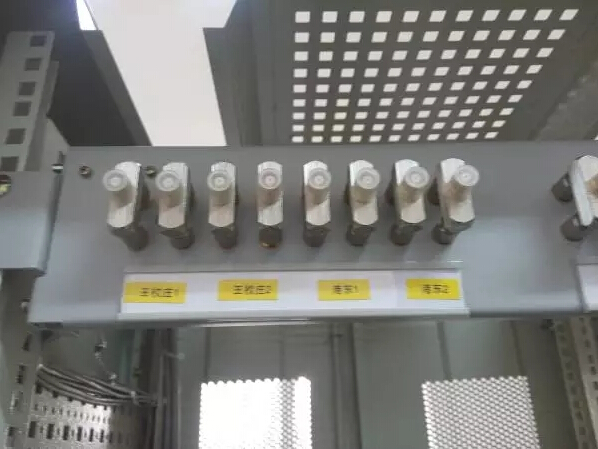

圖中所見的是連接端子，它是將上排和下排連接一起，兩個端子構成了一收一發的完整通道，在它的背面，上端是從光端機過來的2M線，一般情況是全部插滿，而下端，視通信運行方式的制定而選擇合適的端口進行接入，然后再通過上所示的連接端子一起構成通路。

光纖配線架(ODF)

相比于上面所示的兩個配線架，ODF則顯得簡單得多，它沒有設備側和用戶側的區別，它是由站外光纜分出來的各個芯，一般情況是12的整數倍，常見的是24芯和48芯，經過熔接和布放，通過法蘭提供一個站外出口。光端機和路由器就將出口的尾纖芯連接到ODF相應的端子上即可，一收一發各一芯，共兩芯，由此可以判斷，如果一個24芯光纜滿載，可以帶12個光端機或路由器，而光端機或是路由器要將信號送到哪里，通過哪個站的哪個芯上走，需要按照通信運行方式來進行調整。

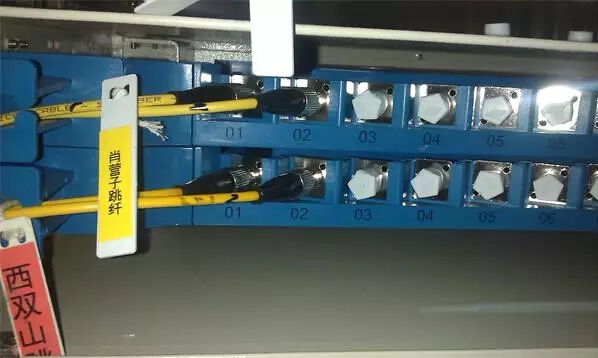

上圖為站內常用的ODF示意圖，占用的1、2芯構成一條完整的業務。

有些情況下，一些比較遠的站要將站內的信號送到局里，需要通過有實際光纜互聯的站點，經過多次轉送后送入局端，此種連接方式也叫跳接。而對于每條光纜而言，每一對芯只能同時運行一個業務，且站內發出的和接收的端子均需要芯相同才能接收到。這個是進行光傳輸通信時所需要熟記的一點。
