1)物料分散。換熱80%在入口管道內(nèi)進行的。喂人預(yù)熱器管道中的生料，在與高速上升氣流的沖擊下，物料折轉(zhuǎn)向上隨氣流運動，同時被分散。

2)氣固分離。當氣流攜帶料粉進入旋風筒后，被迫在旋風筒筒體與內(nèi)筒(排氣管)之間的環(huán)狀空間內(nèi)做旋轉(zhuǎn)流動，并且一邊旋轉(zhuǎn)一邊向下運動，由簡體到錐體，一直可以延伸到錐體的端部，然后轉(zhuǎn)而向上旋轉(zhuǎn)上升，由排氣管排出。

3)預(yù)分解。預(yù)分解技術(shù)的出現(xiàn)是水泥煅燒工藝的一次技術(shù)飛躍。它是在預(yù)熱器和回轉(zhuǎn)窯之間增設(shè)分解爐和利用窯尾上升煙道，設(shè)燃料噴入裝置，使燃料燃燒的放熱過程與生料的碳酸鹽分解的吸熱過程，在分解爐內(nèi)以懸浮態(tài)或流化態(tài)下迅速進行，使人窯生料的分解率提高到90%以上。將原來在回轉(zhuǎn)窯內(nèi)進行的碳酸鹽分解任務(wù)，移到分解爐內(nèi)進行;燃料大部分從分解爐內(nèi)加入，少部分由窯頭加入，減輕了窯內(nèi)煅燒帶的熱負荷，延長了襯料壽命，有利于生產(chǎn)大型化;由于燃料與生料混合均勻，燃料燃燒熱及時傳遞給物料，使燃燒、換熱及碳酸鹽分解過程得到優(yōu)化。因而具有優(yōu)質(zhì)、高效、低耗等一系列優(yōu)良性能及特點。

(5)水泥熟料的燒成。生料在旋風預(yù)熱器中完成預(yù)熱和預(yù)分解后，下一道工序是進入回轉(zhuǎn)窯中進行熟料的燒成。

1)干燥與脫水。

①干燥：人窯物料當溫度升高到100～150℃時，生料中的自由水全部被排除，特別是濕法生產(chǎn)，料漿中含水量為32%～40%，此過程較為重要。而干法生產(chǎn)中生料的含水率一般不超過1.0%。

②脫水：當入窯物料的溫度升高到450℃，黏土中的主要組成高嶺土(AI2O3.2SiO2.2H2O)發(fā)生脫水反應(yīng)，脫去其中的化學(xué)結(jié)合水。此過程是吸熱過程。脫水后變成無定形的三氧化三鋁和二氧化硅，這些無定形物具有較高的活性。

2)碳酸鹽分解。當物料溫度升高到600℃時，石灰石中的碳酸鈣和原料中夾雜的碳酸鎂進行分解，在CO2分壓為一個大氣壓下，碳酸鎂和碳酸鈣的劇烈分解溫度分別是750℃和900℃。

碳酸鈣的分解過程是一個強吸熱過程(1645kj/kg)，是熟料形成過程中消耗熱量最多的一個工藝過程;該過程的燒失量大，在分解過程中放出大量的CO2，使CaO疏松多孔，強化固相反應(yīng)。

3)固相反應(yīng)。

①反應(yīng)過程：從原料分解開始，物料中便出現(xiàn)了性質(zhì)活潑的游離氧化鈣，它與生料中的SiO2、AI2O3、Fe2O3進行固相反應(yīng)，形成熟料礦物。

②影響固相反應(yīng)的主要因素：生料細度及其均勻程度;溫度對固相反應(yīng)的影響。

4)熟料燒結(jié)。水泥熟料主要礦物硅酸三鈣的形成需在液相中進行，液相量一般為22%～26%。

該反應(yīng)稱為燒結(jié)反應(yīng)，它是在1300～1450～1300℃范圍內(nèi)進行，故稱該溫度范圍為燒成溫度范圍;在1450℃時反應(yīng)迅速，故稱該溫度為燒成溫度。為使反應(yīng)完全，還需有一定的時間，一般為15～25min。

(6)熟料冷卻。熟料冷卻時需急速冷卻，其目的和作用是：①為了防止C3S在1250℃時分解出現(xiàn)二次游離氧化鈣，降低熟料的強度。②為了防止C2S在500℃時發(fā)生晶型轉(zhuǎn)變，產(chǎn)生“粉化”現(xiàn)象;③防止C3S晶體長大而強度降低且難以粉磨。④減少MgO晶體析出，使其凝結(jié)于玻璃體中，避免造成水泥安定性不良;⑤減少C3S晶體析出，不使水泥出現(xiàn)快凝現(xiàn)象，并提高水泥的抗硫酸鹽性能;⑥使熟料產(chǎn)生應(yīng)力，增大熟料的易磨性。

(7)水泥粉磨。水泥粉磨是水泥制造的最后工序，也是耗電最多的工序。

熟料從料倉中取出并送到給料倉，在進入熟料磨機之前與石膏和添加劑進行配比混合。在熟料粉磨過程中，熟料與其他原料被一同磨成細粉，多達5%的石膏或附加的硬石膏被添加進來，以控制水泥的凝固時間，同時加入的還有其他化合物，例如用來調(diào)節(jié)流動性或者含氣量的化合物。很多工廠使用滾式破碎機來獲取可減小到預(yù)定尺寸的熟料和石膏，這些材料隨后被送人球磨機(旋轉(zhuǎn)式、垂直鋼筒，內(nèi)含鋼合金滾珠)進行余下的粉磨加工。

粉磨過程在封閉系統(tǒng)中進行，該系統(tǒng)配備了一個空氣分離機，用來按大小將水泥顆粒分開，沒有完全磨細的材料被重新送進該系統(tǒng)。

(二)新型干法水泥節(jié)能降耗技術(shù)

1.新技術(shù)、新裝備

目前有幾項新技術(shù)已基本成熟，應(yīng)當予以高度關(guān)注。

(1)余熱發(fā)電技術(shù)。在我國水泥窯余熱發(fā)電是應(yīng)用最廣泛、最有成效的一項技術(shù)，可使新型干法水泥生產(chǎn)線的熱利用效率由原來的60%提高到90%以上，而且可解決該生產(chǎn)線60%以上的用電量。目前已有54%的新干窯裝備了余熱發(fā)電設(shè)施，約680套，總計年回收電量330億kWh，節(jié)省標煤1160萬t。噸熟料的平均發(fā)電量已達34kWh，較先進的企業(yè)已超過40kWh。

(2)變頻節(jié)能技術(shù)。目前有很多生產(chǎn)線對窯尾高溫風機進行改造，由液偶調(diào)速改為變頻調(diào)速，投資100萬～200萬元，可使熟料綜合電耗下降2kWh/t左右，這項技術(shù)還可廣泛運用于容量較大、系統(tǒng)轉(zhuǎn)動慣量大或設(shè)備對啟動規(guī)程有特殊要求的設(shè)備，實現(xiàn)變頻軟啟動，減少對電網(wǎng)的沖擊，并可節(jié)電25%左右。

(3)節(jié)能粉磨技術(shù)。改變以球磨機、管磨機為主的粉磨工藝，采用性能先進的、以料層擠壓粉磨工藝為主的輥式磨機、輥壓機及輥筒磨機等技術(shù)裝備，通?？墒狗勰スに嚬?jié)電30%～40%，使水泥綜合電耗下降20%～30%。

2.內(nèi)部挖潛，降低現(xiàn)有生產(chǎn)線的能耗指標

在現(xiàn)有生產(chǎn)裝備基礎(chǔ)上，通過針對性的工藝技術(shù)改造，輔以技術(shù)優(yōu)化和調(diào)整，充分發(fā)揮生產(chǎn)線的潛力，最大限度地降低生產(chǎn)線的能耗指標。這對于我國目前新型干法水泥工藝的整體狀況顯得尤為重要，絕大多數(shù)的中小型水泥企業(yè)雖然裝備相對比較先進，但由于管理和技術(shù)上存在的差距，其生產(chǎn)線的技術(shù)水平完全沒有發(fā)揮，生產(chǎn)不正常、能耗指標居高不下的現(xiàn)象比較普遍，導(dǎo)致經(jīng)濟效益的下滑，特別需要這方面的管理和技術(shù)上的支持。一般對于這種生產(chǎn)線，通過1～2次的檢修，再進行一個月左右時間的優(yōu)化和調(diào)整即可達到預(yù)期效果，能耗指標可以達到國內(nèi)比較先進的水平，整個過程的投入在100萬元以內(nèi)，但實現(xiàn)的經(jīng)濟效益非常可觀。另外，加強內(nèi)部管理、強化員工的節(jié)能意識對于任何行業(yè)都非常重要，水泥企業(yè)也要加強這方面的宣貫，盡快培養(yǎng)員工節(jié)約“每一度電、每一鍬煤、每一滴水”的意識。

3.新型干法水泥生產(chǎn)線能耗潛力的挖掘

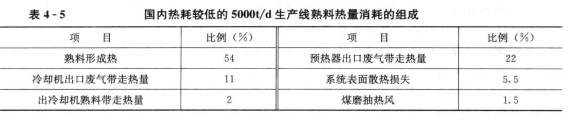

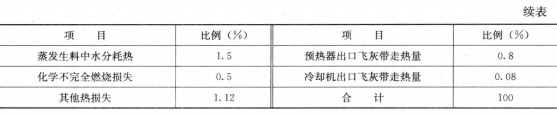

(1)降低煤耗的途徑。煤耗的高低反映了水泥熟料生產(chǎn)過程中的熱利用狀況，新型干法水泥熟料生產(chǎn)線的熱量主要來自煤粉燃燒熱，一般新型干法水泥生產(chǎn)線熱利用效率為50%～60%，國內(nèi)熱耗較低的5000t/d生產(chǎn)線熟料熱量消耗的組成見表4-5。

通過表4-5不難發(fā)現(xiàn)，除熟料形成熱外，熱量主要消耗在預(yù)熱器和冷卻機出口廢氣、出冷卻機熟料帶走的熱量以及系統(tǒng)表面散熱損失，占了熟料總消耗熱量的94.5%。因此降低生產(chǎn)線熟料煤耗，應(yīng)當在預(yù)熱器出口溫度、冷卻機出口溫度、出冷卻機熟料溫度以及系統(tǒng)保溫等方面尋求改進。

通常預(yù)熱器出口溫度下降10℃，每噸熟料可節(jié)省1kg標準煤，國內(nèi)比較先進的生產(chǎn)線預(yù)熱器出口溫度一般在300～330℃，但大多數(shù)生產(chǎn)線的預(yù)熱器出口溫度都存在偏高的現(xiàn)象，有的達到了380℃，甚至400℃以上，如通過技術(shù)改進使這些生產(chǎn)線的預(yù)熱器出口溫度降低50℃，則每噸熟料可節(jié)約5kg標準煤，約降低成本3.5元。降低預(yù)熱器出口溫度的關(guān)鍵在于提高其換熱效率，即提高各級旋風筒之間的溫度降。國內(nèi)先進生產(chǎn)線冷卻機出口溫度在250℃左右，出冷卻機熟料溫度為80～100℃，但一些生產(chǎn)線出冷卻機廢氣溫度達到300～350℃，甚至更高，熟料溫度達到200℃，如廢氣溫度降低50c、熟料溫度降低100℃，每噸熟料可節(jié)省標準煤約5kg。降低出冷卻機廢氣溫度和熟料溫度的關(guān)鍵在于提高冷卻機的冷卻效率和熱回收效率。

(2)降低電耗的途徑。在水泥單位產(chǎn)品電耗中，有60%～70%消耗在對原料、燃料和水泥熟料的粉磨工藝上，應(yīng)當特別重視磨機的電耗指標，降低磨機電耗的重點在于提高和穩(wěn)定磨機臺時產(chǎn)量，并降低磨機主電動機功率。各類風機的電力消耗約占水泥單位產(chǎn)品電耗的25%，控制好大型風機的功率是降低水泥綜合電耗的另一重點，關(guān)鍵在于減少系統(tǒng)漏風，降低系統(tǒng)阻力。
