觸)，降低接地電阻值;二是要有效地解決均衡電位問題，減少接觸電勢、跨步電勢和轉移電勢，克服故障大電流作用下電網可能形成的高電位差。

2.2均壓

在高壓配電裝置地面下設置水平接地網，使其外緣閉合。內部敷設均壓帶，并利用建筑物的鋼筋與地網可靠連接，形成通路。這是一種十分有效的均壓措施。由于均壓帶的存在，配電裝置區域內的電位分布比單獨接地體和簡單的環路接地體要均勻的多，所以接觸電壓和跨步電壓的數值大為降低，實現了均衡電位接地。

2.3設備接地引下線截面與主網干線截面的配合

(1)接地引下線應就近入地，并以最短的距離與地中的主網相連。設備引下線不應與電纜溝中的通長扁鋼連接，因其敷設于電纜溝內壁表面的混凝土上，不起散流作用。發生短路時，易造成局部電位升高，引起電纜絕緣破壞等。

(2)帶有二次回路的電氣設備如CT、PT等，為減小接地引下線的阻抗，保證與主網可靠連接，應采用兩根截面相同的，每根都能滿足熱穩定和腐蝕要求的接地線，在不同的部位與主網連接。

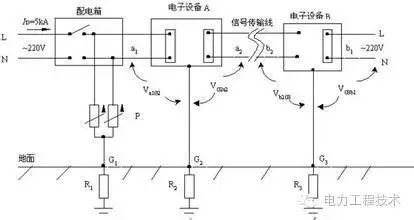

(3)加強主控室及弱電系統與地網連接的可靠性。

2.4接地引下線的截面積及接地極截面選擇

(1)變電站的接地引下線截面積應滿足熱穩定的要求，需按系統短路電流進行熱容量的驗算，增大接地引下線的截面積。目前運行的變電站接地引下線的截面積小于主網干線的截面積是不合理的，通過前述對接地引下線受入地短路電流影響的分析，地網導體的分支最大只承受入地短路電流的50%，所以接地引下線除滿足熱穩定要求外，其截面積至少應是主網干線截面積的2倍。另外，接地引下線應有良好的導電性能，在大故障電流的作用下不產生明顯的電位差，接地引下線要有足夠的截面積，而且其長度盡可能地短，，對可能通過較大故障電流的部位應用2根以上的接地引下線與地網的不同部位連接，保證故障電流由更多的途徑。

(2)通過對近年來已建成投入運行變電站，圓鋼的腐蝕截面要小于扁鋼。因?yàn)樵谙嗤膶?dǎo)電截面積下，圓鋼的表面積要小于扁鋼，即在同樣潮濕的土壤中，同樣截面積的圓鋼與土壤接觸的面積要小于扁鋼，受土壤的腐蝕程度要小于扁鋼。在接地網的設計、施工、技術改造中建議使用圓鋼。

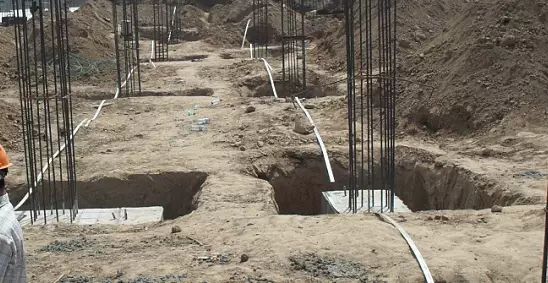

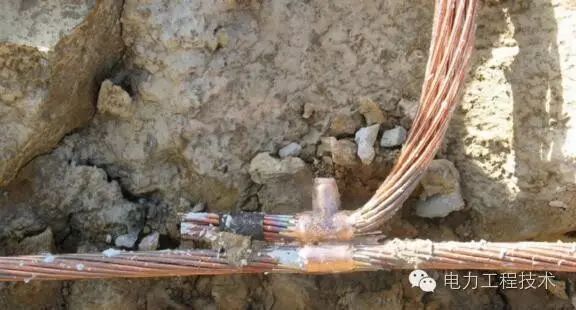

2.5要對接地裝置采取行之有效的防腐措施

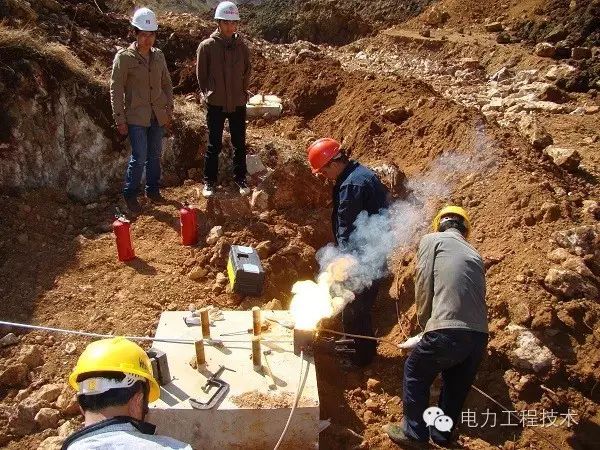

設計部門首先應考慮接地線的防腐問題，根據地質情況適當?shù)卦龃蠼拥鼐€截面積。接地線與接地極或接地極之間的焊接點，應作防腐處理，涂防腐劑或?yàn)r青等防腐材料。為更好地防腐，提高接地網使用年限。另外，由于地網屬隱蔽工程，埋于地下后不易檢查、修復等，因此，從設計的角度應加大對地網腐蝕的調查研究，以便有利于系統的安全運行。

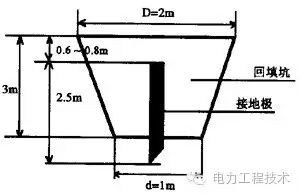

2.6水平接地體的埋深

地網的敷設深度規程和新規范中明確指出，接地網的埋設深度宜采用0.6m，《設計手冊》中又補充到，在凍土地區宜敷設于凍土層以下，現設計中一般將地網全部埋設于凍土層以下。

3、結論

變電站接地網的設計應結合實際情況，根據變電站的規模、接地短路電流的大小，對接地電阻、地網均壓和地電位的要求，考慮地網布置，敷設深度，腐蝕及熱穩定校驗，認真地分析計算，綜合分析對比各種方法的效果、費用以及維護是否方便，在保證變電所接地的安全條件下，綜合考慮各種因素，合理地設計接地裝置以便于變電所的安全運行和施工。
