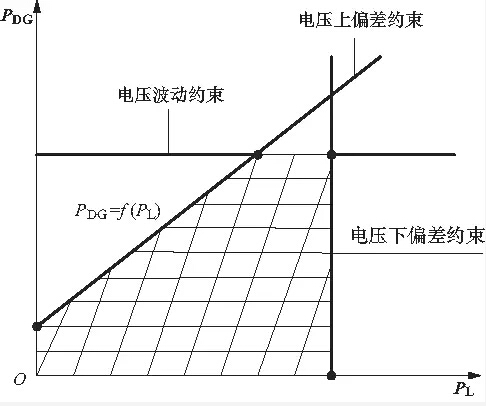

圖3 分布式光伏電源允許接入的容量范圍

      2.3本地控制消納方式

      饋線沿線電壓在各個分布式電源的接入點形成一個個電壓極值點，因此只要采取本地控制策略，使這些極值點的電壓滿足電壓約束，則一般可使整條饋線的電壓滿足電壓約束要求，這就是本地控制消納方式具有可行性的理論依據。

      由于調節無功功率對電壓幅值的調節效果比較明顯，而且為了充分利用自然資源提供有功功率和保護分布式電源業主的利益，本地控制宜在保證有功功率的前提下，在剩余容量允許的范圍內以調節分布式電源的無功功率為優先，在無功功率調節到剩余容量極限還不能解決電壓偏差問題的情況下(或該分布式電源只能提供有功功率)，再對分布式電源的有功功率進行調節。

      本地控制策略可以采用模糊控制方法，在電壓越限時，根據實時電壓信息進行反復調節，直至滿足電壓約束要求為止(注意，只要滿足允許的電壓偏差范圍即可，而不可追求接近額定電壓)。

值得一提的是，對分布式電源進行本地控制，不僅可以提高配電網對分布式電源的消納能力，而且可以充分利用分布式電源所具有的可以根據需要發出感性無功功率或容性無功功率、并且可以連續調節無功功率輸出的特點，實現配電網無功電壓控制，解決低電壓和過電壓問題，由于是利用變流器的剩余容量提供所需的無功功率，因此一般不影響自然資源的利用和有功功率輸出。
