分布式電源應用若干問題

2017-03-28 09:39:07 大云網　點擊量：評論 (0)

對于提高配電網對分布式電源的消納能力的研究，大都集中在借助通信網絡的協調控制方式，而對于不依賴通信手段的消納方式的研究尚顯不足。此外，在太陽能利用方面，有必要將分布式屋頂光伏發電與已經廣泛應用的

1.3對電壓質量的影響

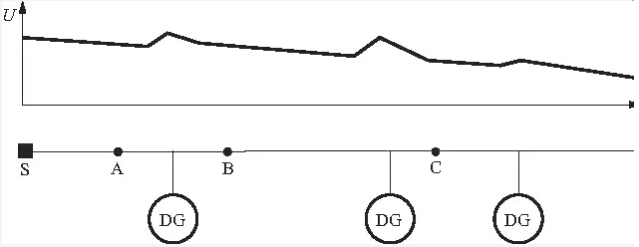

分布式電源的接入對饋線的電壓具有抬升作用，而且對于出力受自然因素影響的分布式電源(如光伏、風電等)，由于其波動性還會產生電壓波動，并且對其接入點的電壓抬升作用和電壓波動作用最大。對于接入多臺分布式電源的饋線，其沿線電壓分布就如同在各個分布式電源處分別由一個小棍頂著一般，在各個分布式電源的接入點形成一個個電壓極值點，見圖1。圖中，S為該饋線的變電站出線斷路器，A、B和C為分段開關，DG為分布式電源，曲線縱軸U 代表沿線電壓。

圖1 一條含分布式電源饋線沿線的電壓分布

      考慮到饋線的單位長度阻抗較大，因此分布式電源的接入對電壓偏差和電壓波動的影響比較明顯，是制約配電網對分布式電源消納能力的關鍵因素。

      2配電網對分布式電源的消納能力

      制約配電網對分布式電源消納能力的關鍵是分布式電源接入后產生的電壓偏差和電壓波動，而并非其對繼電保護、配電自動化故障處理等的影響。

      2.1對分布式電源的3種控制策略

在分布式電源接入容量不是很大的情況下，即使不對其采取任何控制措施，配電網也有比較強的消納能力，這種消納方式，稱為自由消納方式。

在分布式電源接入容量超出自由消納能力的情況下，首先可以考慮在較大容量的分布式電源中駐入本地控制策略，而不必借助通信網絡和協調控制，而僅僅根據分布式電源本地采集到的接入點實時電壓信息，對其輸出的無功功率或有功功率進行本地調節，以滿足輕載或重載條件下的電壓偏差不致越限的要求，這種消納方式，稱為本地控制消納方式。

在分布式電源接入容量超出本地控制消納能力的情況下，不得已而必須考慮借助通信網絡，對若干大容量分布式電源甚至可控負荷進行協調控制，以滿足電壓約束條件，這種消納方式，稱為協調控制消納方式。

在實際應用中，應優先采用自由消納方式，在其不能全面滿足要求時宜采用本地控制消納方式，自由消納方式和本地控制消納方式的消納能力很強，應該可以解決絕大多數問題，實在不得已才采用協調控制消納方式，因為協調控制消納方式依賴通信通道，使配電網變得比較脆弱。
