漫說光伏逆變器三：如何解決工商業屋頂光伏發電功率因數低的問題
前言功率因數考核與力調電費是保障電網安全高效運行的有效手段，是鼓勵用戶自主調整功率因數的制度保障。光伏發電的試點與推廣是國家能源戰...
前言
功率因數考核與力調電費是保障電網安全高效運行的有效手段，是鼓勵用戶自主調整功率因數的制度保障。光伏發電的試點與推廣是國家能源戰略的重要環節，也是國網發展的必由之路，因光伏接入造成未預計的力調罰款，不僅會阻礙光伏發電的推廣，同時也使用戶對供電企業的信任度有所下降。
功率因數高低的實際意義
提高功率因數不僅是應對國網的考核，對企業也有很大的好處，第一可節約電能，降低生產成本，減少企業的電費開支。例如：當cosØ=0.5時的損耗是cosØ=1時的4倍。第二可減少線路的功率損失，提高電網輸電效率。
為什么加了光伏后，工廠的功率因數變低了？

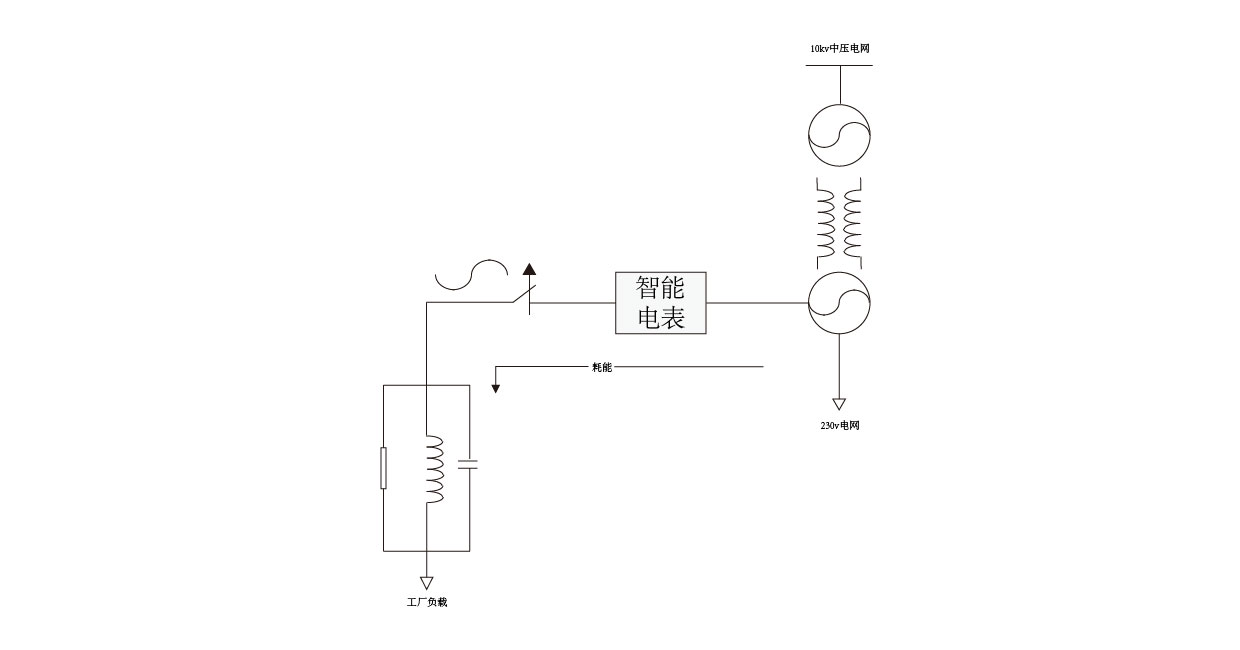

如果工廠直接用電的時候，負載直接從電網抽取能量，如下圖：

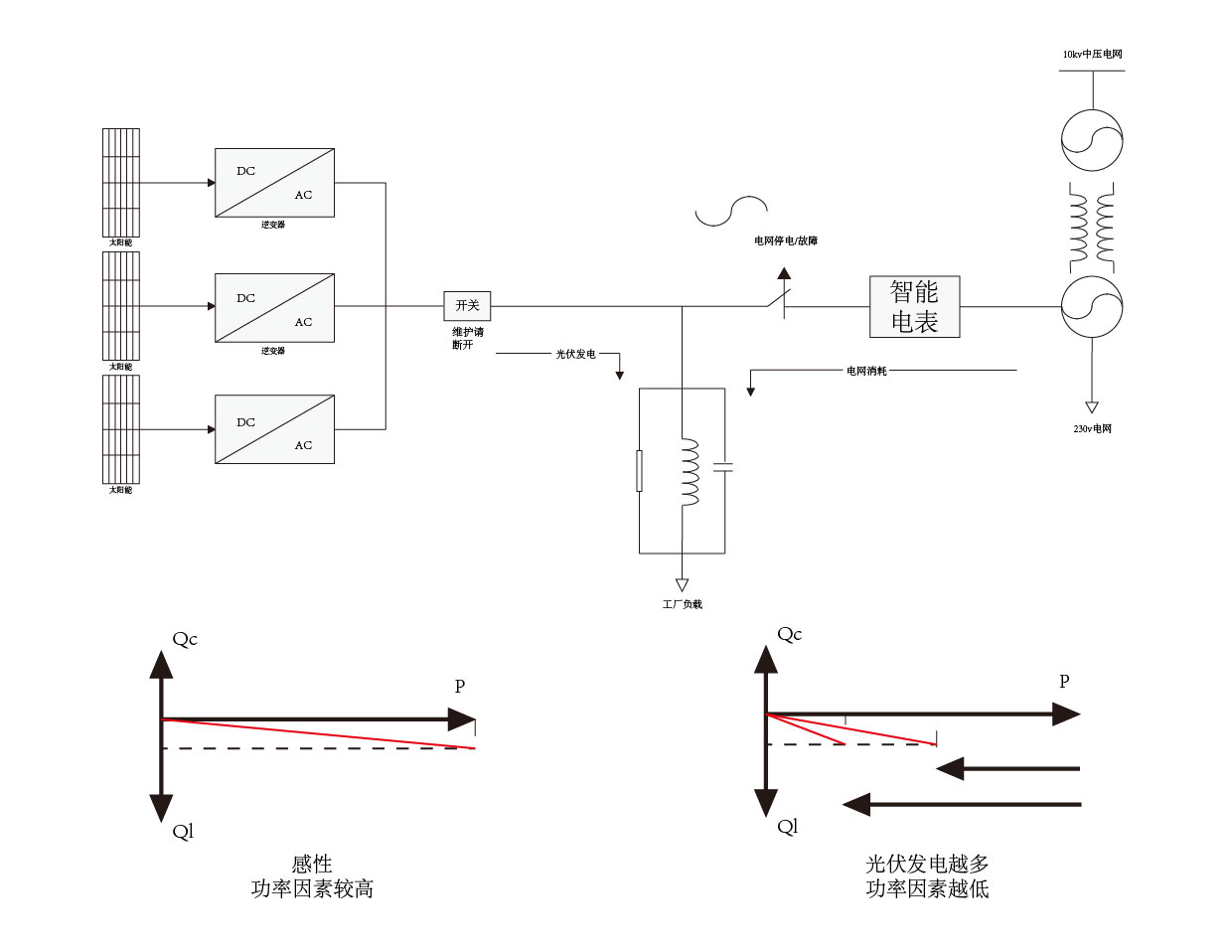

接入光伏系統后，一般逆變器的設置功率因數為1，沒有任何無功。光伏能量不夠的情況下，負載同時吸收太陽能光伏和電網的能量。
如果本地負載不變的情況下，隨著光伏發電的增加，智能電表上顯示的功率因數值會下降，變低。
解決辦法1：本地有自動補償裝置
根據水利電力部、國家物價局《功率因數調整電費辦法》(水電財字215號文件)規定，容量在100kV˙A及以上的電力用戶均須進行功率因數考核，未達到考核標準將加收功率因數調節費(即力調電費)，超過考核標準的按超過比例進行獎勵。用戶功率因數考核標準為0.85或0.90，若功率因數遠低于標準，不僅會造成電網運行負擔，同時力調罰款數量也會十分巨大。由于用戶負荷與負荷性質于每日的不同時段不一定一致，用戶一般會加裝帶有自動投切功能的無功補償(多為電容性設備)裝置，自動調整補償力度。

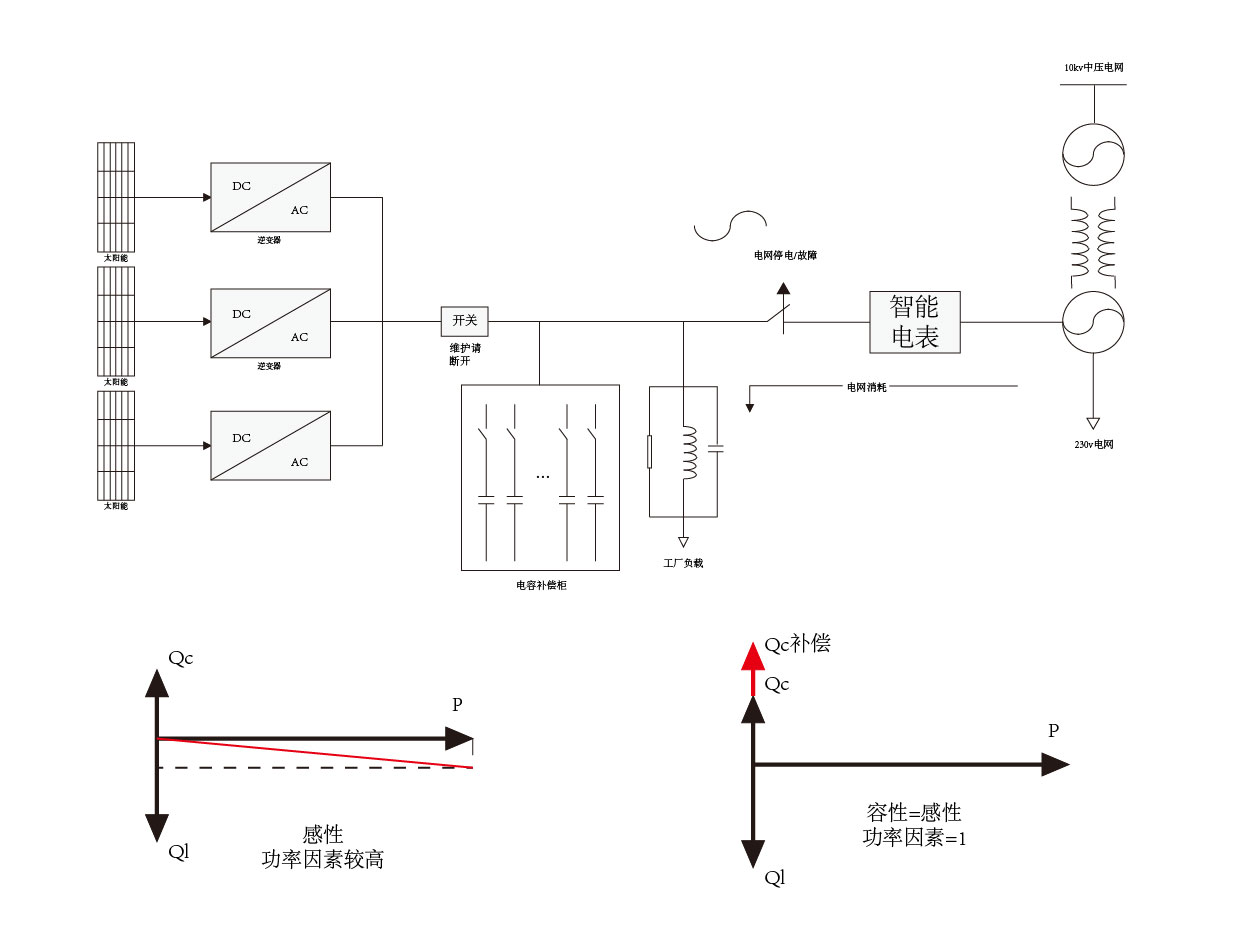

電容補償柜不斷計算，并且投切電容數量，保證輸出功率因數接近于1。
解決方法2：利用逆變器的PF調節功能形成閉環調節

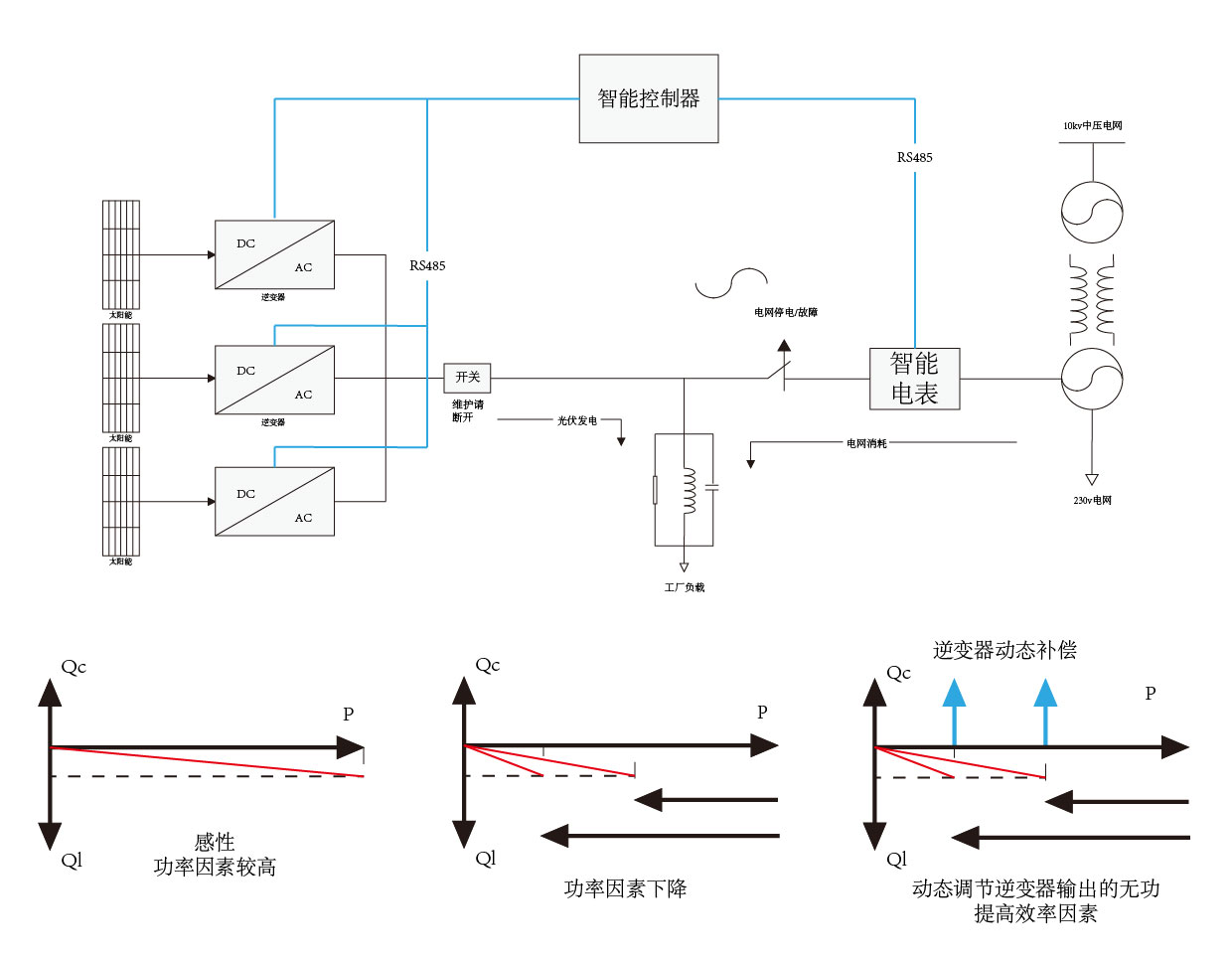

利用逆變器的功率無功控制功能，加裝智能控制器。智能控制器不斷采集智能電表上的功率因數值，不斷計算整個系統需要配置的無功，然后通過RS485將指令發送到每個逆變器。該方法的好處是不需要電容補償柜，成本低，但是當光伏功率高時，有可能發生無功引起的限載（機器視載功率一定），達不到最高的有功輸出，影響客戶收益。
總結：
通過舉例了兩種常見的解決方案，整體闡述了功率因數同負載下，為什么加裝光伏發電系統后，功率因數變低的問題。綜合來看，本地有自動補償裝置方法在不影響光伏發電的同時，保證了電網的功率因數，效果好，比較常用。利用逆變器的PF調節功能形成閉環調節的方法會影響太陽能發電的最大功率，并且一般逆變器的無功能力有限，所以一般該方法不常用。
