上邊是控制箱，控制箱主要采用的擋板設計，主控制板和分相控制板，相互配合控制SVG承啟的性能，響應時間達到五毫秒之內。

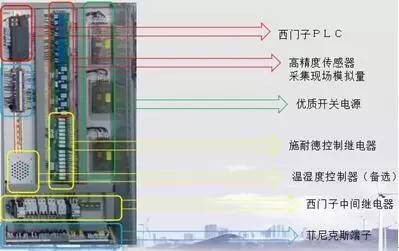

控制柜內部下部分示意圖

控制柜下部主要有西門子PLC，高精度傳感器采集現場模擬量，優質開關電源等。

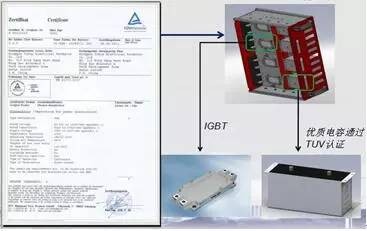

功率柜

功率柜，主要是功率單元，里面是IGBT，采用的是國際知名品牌，使用壽命比以前延長了五倍以上。優質電容通過了TUV認證。

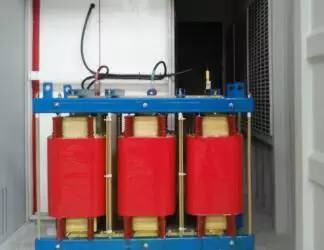

電抗柜

電抗柜在SVG當中，一個是濾波的控制，一個是通過控制兩端的電壓實現SVG的控制。

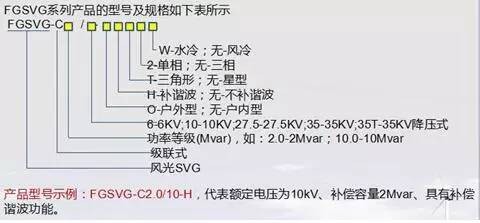

系列產品規格型號

有三個產品，可以選擇功率、電壓等級以及SVG容量。有6千伏，10千伏，35千伏的產品。且35千伏的產品進入了國家火炬計劃。380V、6kV、 10kV、35kV戶內以及戶外全系列安全可靠的外殼可接地設計， 可以保障現場操作人員的人身安全。

二、FGSVG的特性及技術優勢如何?

1、響應快。第三方評估報告是3.5毫秒左右的響應時間。

2、可并機擴展容量。采用高速石英光線，可實現多臺整機并聯主從運行。公司內部測試，并聯五臺以內沒有問題。

3、外形小，結構緊湊。所有功率單元的電氣、結構、軟件完全相同，安裝與維護簡單，工作量小。高強度、高性能絕緣模具件一次成型，在滿足爬電距離與電氣間隙的基礎上，盡量壓縮體積，為客戶節省大量空間。采用雙鏈接級聯共單元結構，大幅度降低功率單元總體體積。采用背掛電容方式，提高單元安裝靈活度。

4、低載波設計，運行效率高。載波頻率降至500Hz，在保證電流質量的基礎上，大幅度降低損耗。測量裝置最大損耗不超過0.8%，經過第三方認證?？蔀V波，可平衡補償。有母線電壓，系統電流，負荷電流，SVG的補償電流，豐富通信接口，RS485、CAN、以太網、GPRS。支持電力系統常用通信協議，Modbus-RTU、Profibus、CDT91、IEC104等，可實現上級AVC控制。

5、互聯網+技術。通過這個接口可以和互聯網連在一起。高速光纖通信連接(AVAGO光纖座+高速石英光纖)。可實現多臺整機并聯主從運行，便于達到應用業主無功補償擴容的需求，真正解決客戶的后顧之憂。

6、彩色屏中英文人機交互界面。有中英文兩種語言顯示，采用臺灣知名品牌威綸通人機界面，采用先進的人機交互技巧，實現設備啟停等操作的自由控制。

7、級聯載波移相技術，提高輸送波形質量。隨著級聯單元數增多，電壓臺階數回增大，波形與正弦波的擬合度越高，波形質量會越好。

8、擴快化設計，可實現單元通用。所有的功率單元的電器，結構，軟件完全相同，安裝與維護簡單，工作量小。產品種類達到180多種，即用四種單元可組合出180多種產品。

9、開機自檢功能，提高電站一次并網率。光伏電站并網一般需要業主在電力公司的監督下進行，并網調試過程越短越能夠體現出產品的穩定性和對現場的適應性，F(xiàn)GSVG特有的開機自檢功能大幅度降低了調試難度，提高了整機調試進度。

10、SVG的工作模式有綠色光伏電站模式、恒考核點功率因數模式等。
