8充分挖掘利用SVG功能

滿足電網30ms快速無功調度響應要求，具備替代SVG的能力

逆變器功率因數-0.9-+0.9之間連續可調，輸出500KW有功時可同時發242kVar無功

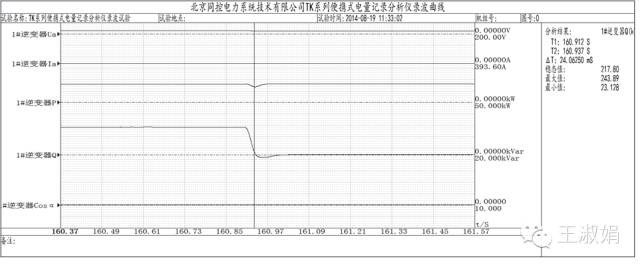

無功從感性200kVar→0，響應時間23.9ms

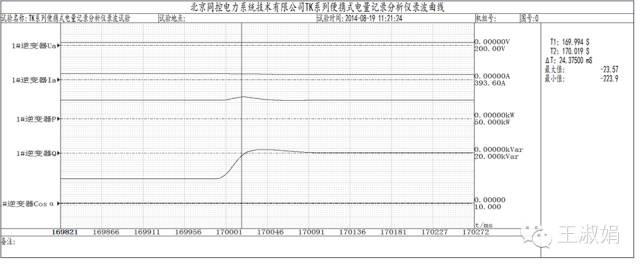

無功從容性221kVar→0，響應時間26.6ms

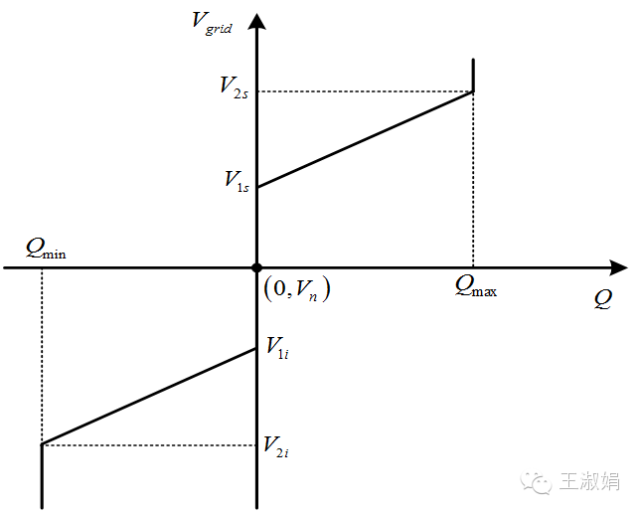

逆變器可根據電網電壓，按照Q-U曲線發無功

“自動電壓-無功控制模式”與“調度模式”可選

二、分布式光伏項目中逆變器應具有的功能

1應有無功控制解決方案，不需要額外的SVG設備

1)沒有“無功控制解決方案”時的表現

分布式光伏系統并網后導致產權分界點功率因數下降

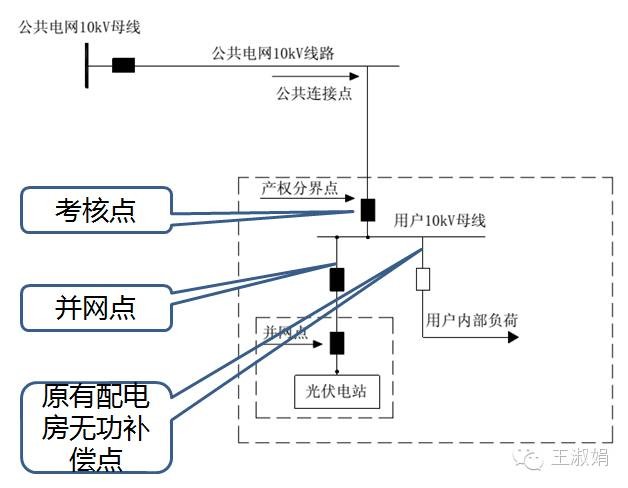

典型一次接線圖

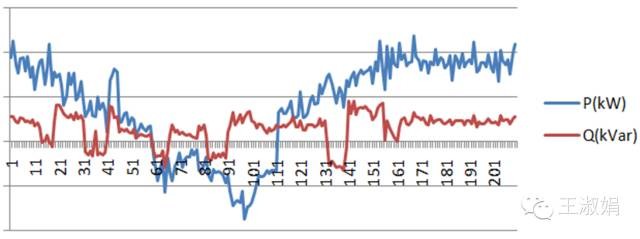

產權分界點處有功波動較為明顯

系統沒有無功控制時月度功率因數為0.509

2)擁有“無功控制解決方案”時的表現

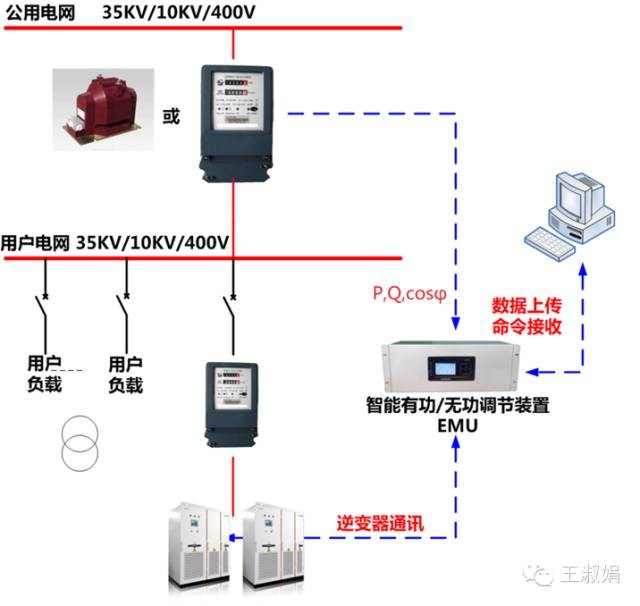

典型一次接線圖

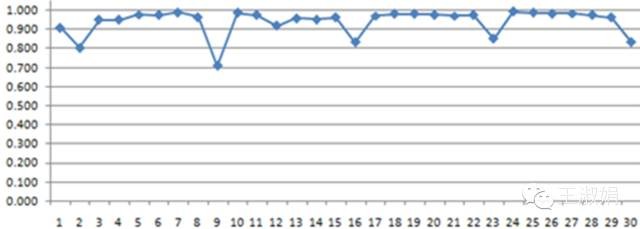

系統增加自動功率因數控制后月度功率因數為0.972
