附近空氣中的污穢，通過建立數學模型，計算得到等值鹽密，為污穢預警、線路清掃、污區圖繪制等提供基礎信息。

7、微氣象監測裝置

線路沿線發生大風、颮線風、臺風、暴雨等惡劣氣象時可能引起倒塔或跳閘等事故，通過監測風速、風向、雨量、環境溫度、濕度等主要?dú)庀髤?shù)，可有效監測線路的復雜運行條件，積累線路運行氣象資料，為線路的規劃設計提供依據。

氣象參數監測裝置主要布置在復雜氣象區域，應選擇有代表性、典型的監測點，原則上在同一通道的同一區域內設置一個監測點。

微氣象監測裝置主要安裝在:①大跨越、易覆冰區和強風區等特殊區域;②因氣象因素導致故障(如風偏、非同期搖擺、脫冰跳躍、舞動等)頻發的線路區段;③行政區域交界、人煙稀少區、高山大嶺區等無氣象監測臺站的區域。

(二)監測裝置供電技術

一般情況下安裝在輸電線路野外現場的監測裝置沒有可供使用的交流電源，為此必須借助能量收集技術，開發獨立的供電裝置，目前主要有兩種方法:①采用電磁感應原理獲取交流導線周圍的電磁能來提供能量;②利用太陽能電源裝置解決監測裝置的供電問題。

1、感應供電

感應供電電源由感應裝置和電源調理電路組成，其結構如圖1所示。其中感應裝置主要由鐵芯和環繞于鐵芯上的線圈組成，用于感應電力線周圍交變電磁場的能量，以交變電壓的形式送入電源調理電路進行處理。電源調理電路一方面把交變電壓轉換為直流電壓給監測裝置提供電源，另一方面利用蓄電池進行能量的儲存。

采用該供電方式時，應注意裝置的啟動電流(導線電流)和具備大電流電源保護功能。

2、太陽能供電

太陽能電源由太陽能電池板和充放電控制器組成，其結構如圖2所示。充放電控制器的功能是將太陽能電池板供給的電壓轉換成穩定直流電壓給監測裝置供電，并給蓄電池充電，完成電能的儲存。在夜晚無法供給太陽能或因陰天等氣候情況太陽能供給不足時由蓄電池繼續給監測裝置供電。

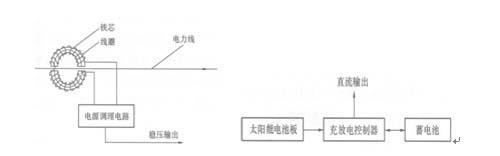

圖1感應供電電源結構圖 圖2太陽能供電電源結構圖

采用該供電方式時，應根據監測裝置的功耗和蓄電池備用時間，結合當?shù)氐娜照諣顩r，合理配置太陽電池板和蓄電池的容量。

(三)數據傳輸技術

監測數據傳輸網絡可以分為骨干層和接入層兩個層次。接入層通信網絡實現監測系統、子站和監測裝置之間的通信，采用光纖通信和無線通信相結合的方式組建，也可采用光纖專網、無線專網等通信方式。對于實時性、可靠性要求很高和數據量較大的應用，需要充分利用OPGW、光纖接頭盒等資源和先進的光通信設備構建高速的光傳輸網絡。在沒有OPGW接入資源的桿塔，通過WiMAX、Wi-Fi、WLAN、WPAN等無線方式實現向下的延伸覆蓋。

1、光纖專網(基于以太網無源光網絡)。

光纖專網通信方式可應用到輸電線路狀態監測系統的數據傳輸網絡中，宜選擇以太網無源光網絡(EPON)等技術。監測子站和監測裝置的通信采用以太網無源光網絡技術組網，以太網無源光網絡由光線路終端(Optical Line Terminal，OLT)，光分配網絡(Optical Distribution Network，ODN)和光網絡單元(Optical Network Unit，ONU)組成。ONU設備配置在監測裝置處，和監測裝置通過以太網接口或串口連接。OLT設備一般配置在變電站內，負責將所帶的以太網無源光網絡的數據信息綜合，并接入骨干層通信網絡。

2、光纖專網(基于工業以太網)。

監測子站和監測裝置的通信采用工業以太網網絡通信時，工業以太網從站設備和監測裝置通過以太網接口連接;工業以太網主站設備一般配置在變電站內，負責收集工業以太網自愈環上所有站點數據，并接入骨干層通信網絡。

3、無線專網。

選用適合輸電線路狀態監測業務的無線專網技術，應充分驗證技術的成熟性、標準性、開放性和安全性。采用無線專網方式時，一般作為光纖專網(以以太網無源光網絡為例)向下的進一步延伸覆蓋。將無線接入點連接到最近的一個ONU，負責通過無線方式將附近的監測裝置接入到該ONU。為每個監測裝置配置相應的無線通信模塊，負責本裝置和無線接入點的通信，將無線接入點連接到最近的一個ONU， ONU將無線接入點的信息接入，進行協議轉換，再通過光纜接入到骨干層通信網絡。
