2017年10月16日-19日，2017北京國際風能大會（CWP2017）在北京隆重召開。在18日上午舉行的全球風電CTO論壇——風電前沿技術中，遠景能源(江蘇)有限公司智慧風場產品總監裴波就風場開發智能化趨勢進行了分享。以下

再往下可以看一下，單個風場這些都可以做到，線下人員去做，光設計就要設計半年，施工再搞一年半，我們還需要支持它的高效復制，也就是在未來能夠應對大規模風電場開發的另外一方面產品支撐。大家想一想，我們就是因?yàn)橐灾圃斓倪@種方式來打造整個的風電場施工建設管理體系，正是因?yàn)檫@些產品化的打造，才能幫助你更好地完成單個風場和支持高效復制的這些理念。

這就是我們整個智慧風場產品的家族，分為兩條產品線，技術產品線和管理產品線，技術產品線我們就相當于聘請了全球范圍內的專家，包括很多經驗設計豐富的人員，把相應的技術約束、怎么設計道路平臺這些都提煉出來，把所有的這些都集成到我們的系統當中，產生了格林威治的土建產品模塊和電氣產品模塊。我們知道風場的數字化是從出生開始，項目開發階段就要有所體現的，因此為了更好地支撐整個風場的數字化，我們又開發了對應的產品數據，這個我們可以稱為制造的理念。我們可以精確到每個螺絲螺母，那么未來你所見到的風電場就是數字化的一本臺賬，全部都在我們管控的過程當中，包括我們自動化的可研。我們的概預算產品也是一個全生命周期的階段，一直到最后的決算也都在這個過程當中管理，還有我們風場的管理產品線。當所有的流程確定好之后，我們定義好交付范圍，就將其電子化，形成對應的EPCM的管理軟件，可以跟采購和施工建設打通、跟調試打通、跟運維打通，這就是我們整個智慧風電場的智慧家族，今天只有20分鐘時間，我后面選幾個模塊給大家做更加詳細的介紹。

首先我們想一想，現在隨著風電場的開發，到了中東部復雜山地這個階段，大家想到第一個困難是路，成本高昂，征林征地都給道路和平臺設計造成了大的困難，通過格林威治的開發以數字化的方式去模擬，精確的得出這個道路和平臺的技術約束范圍，比如說葉片、塔筒運輸對坡度轉彎半徑等的要求，所有的這些通過數字化的模擬手段都可以非常精確的給出。

下面，我們把相應的標準和模型全部集成到格林威治的云平臺當中，再結合你的土地屬性，機位等會自動輸出適用于你的最合適的這樣一個道路平臺方案。有人會講了，你是做到了優化，現場的時候施工跟你的設計不符怎么辦，對于這種風險我們必須要有端到端的控制，光道路修好了不行，還得有辦法去驗收，同時在整個運輸過程當中，我們還可以進行監控，這就是我們一整套的智慧風場的產品。

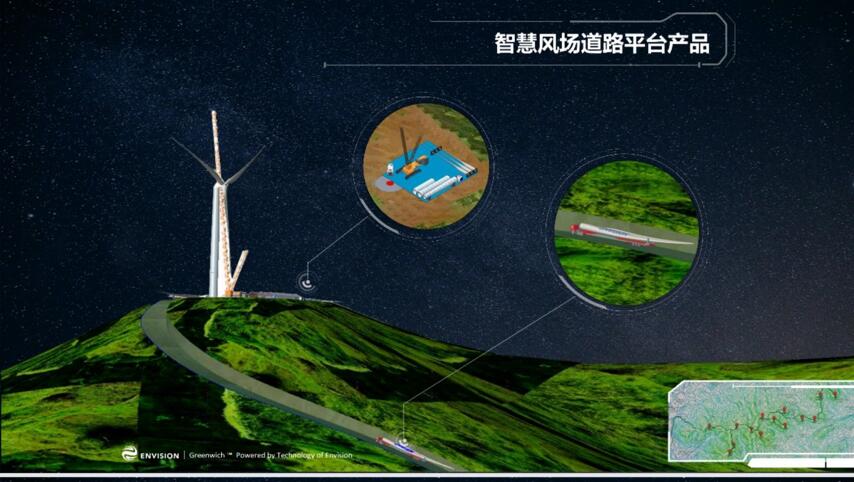

這個是我們已經發布了的格林威治的道路與平臺的智慧風場模塊，在這個過程當中，當你把所有外部輸入信息輸入之后，我們就會輸出最優匹配的道路方案，除了這個，我們的平臺也是以同樣的模式來設計的，你可以選擇放置幾段塔筒。之后我們又進行了一輪工程量的優化，去關注挖填的平衡等。最后還可以輸出針對每一段路的平縱橫圖紙，這個項目的道路和平臺就這樣設計出來了。我們還有復雜山地道路運輸實施過程的智能監控和閉環，一方面我們可以確保在精細設計下施工和設計符合性閉環，同時還可以針對關鍵部件運輸?shù)娜^程透明化監控。

正是基于這個模塊，我們?cè)诎不兆龅囊粋€(gè)項目，今年6月份實現了并網，無論是改造道路，新建道路造價都有明顯的下降。

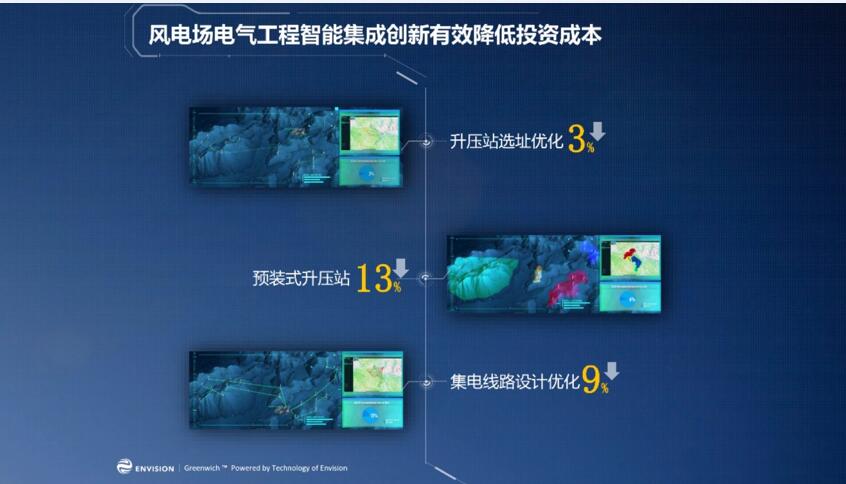

我再談一談?wù)麄€(gè)電氣部分，我們主要識別出來三個主要的價值創造方向。第一部分是升壓站選址。我們首先建立一個非常完整的成本模型，其次會把線路電壓等級，送出線路是否自建，電網接入點等信息輸入，我們會自動的給出所有可能的升壓站位置選項，請注意這是所有的，如果人肉鋪上去，對于人力來說非常困難，但是對于云計算來說是非常輕松的。我們可以先來100個點，這樣針對項目當中所有的約束，就會按照從0到100的排序，根據每一個對應的選址點進行現場確認，所對應的成本這些信息都會讓你一目了然，包括線損，都在支撐的范圍里，然后設計人員也會比較簡單了，他拿到規劃到現場跟項目部，跟開發部，再一一確認哪個能用，當然最終選擇的都是最經濟的升壓站點位！

我們暢想一下，如果你有一個百萬容量的基地建設，到底選擇幾個升壓站？在選擇這些問題之后，這幾個升壓站分別放哪里？到底每個容量是多少？這些問題靠人力論證是一個很長的過程，通過軟件是很輕松的。再看一下預裝站，這是非常典型的應用，預裝就是把一次和二次設備都放在預裝艙里邊，它有幾個明顯的優點。第一就是設計快，你只需要做非常少的改變，就可以輸出方案、第二除了涉網設備外，調試都在工廠里進行，同時現場由施工變成了安裝，由此帶來的調試時間施工時間節省是非?？捎^的，同時成本可以進一步下降。

可以看一下這是今年6月并網的中壓艙，SVG艙，監控艙，生活艙，也是我們的實際項目案例，在設計施工調試時間以及成本均有較大的節省。

再看集成電路的設計，我們從成本的角度出發，給出最優的機組的分組和路徑，包括優化的排塔和電纜混合設計！同時依托于各種各樣的防雷和冰凍數據庫，會自動的輸出對應的防雷和接地設計，可以看一下這個方案，每一個不同的顏色代表了不同的機組分組，兩種顏色相間部分就是自動輸出的同塔雙回方案，可以進一步地降低費用。

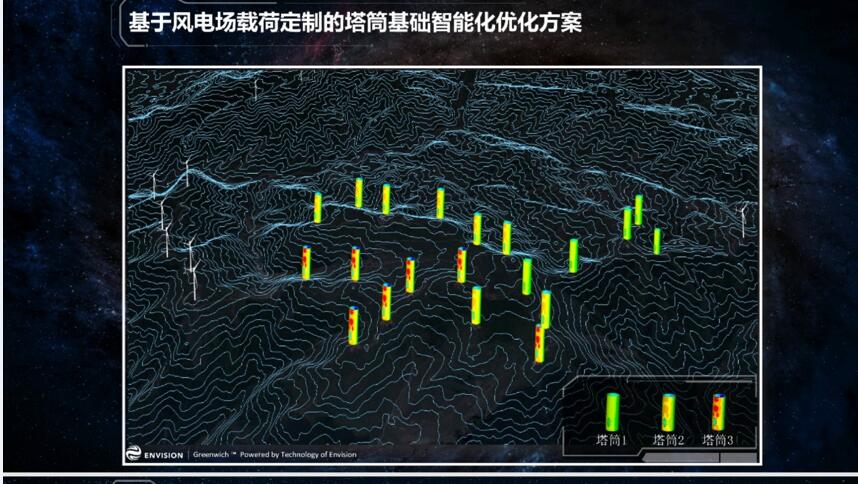

最后還有一部分，塔筒和基礎，我們很欣慰的看到這幾年業界都已經認識到，哪怕只有一種機型，也不需要盲目保守的僅提供一種塔筒重量，包括基礎也是一樣的，就拿遠景EN-121/2.2MW機型，設計風速6.5米的風速，湍流是B，我們有一個風場測試下來之后風速是5.98米，湍流是C，這是先把風速轉化為到機位的基礎載荷，再結合我們的格林模塊給出最優的塔筒和基礎設計，當然我們也會靈活考慮落地性，不會說十多個機位，就提供十多個塔筒。

對于格林基礎軟件，有了機位和基礎載荷以后，再結合剛才的自動分組的算法，基于鋼筋和混凝土的價格假設，軟件會進行迭代，輸出最優設計！

我們現在的軟件支持多種基礎類型，計算書和施工圖都可以自動生成。

就拿我們?cè)趲啄昵斑@樣一個實際的案例來說，從標準塔筒重量212噸，降到了201噸。隨著技術的進步，如果同樣的方法下，我們現在設計可以優化到178噸，基礎也是一樣，工程量和造價可以進一步降低！

數字化設計階段完成以后，下面我想談一談工程階段當中我們軟件化產品的支撐，傳統的風場自然條件限制了之后，有些東西你是沒有辦法通過軟件化、產品化方式去解決的，比如阻工的處理，但如果把所有的項目建設的信息，包括計劃偏差、成本偏差、差異原因、行動計劃以及閉環情況全都自動生成。這對現場的項目管理而言是一個緊箍咒，更是一個項目進度加速的利器！

正是基于智慧風場產品模式，我們可以把一個風場，無論是發電量提升，設計降本，實施過程監控和閉環，運維提質增效都可以支撐！有人會說遠景做這個系統跟設計院有什么關系？其實我們開發的只是一套工具，只是根據輸入，給出最優輸出，我們?cè)敢飧O(shè)計院一起提供更優的選項探討，合作共贏，為行業、為客戶創造更大價值！

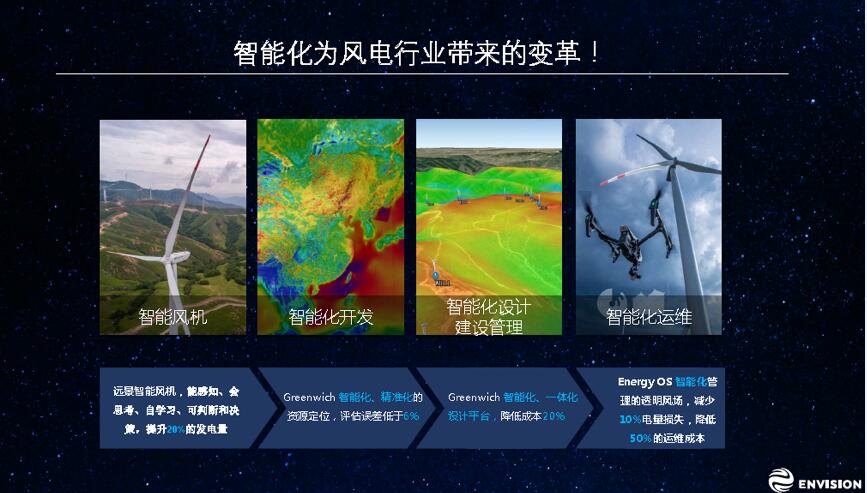

這個就是我們遠景的智能化風電行業全生命周期解決方案，包括我們的智能風機，基于格林的風資源開發、設計建設，以及智能化的運維。今天時間有限，我自己也很遺憾，我們的展臺在W1a08，歡迎大家到那邊來進行技術方面的進一步探討，謝謝。

（發言為現場速記整理，未經本人審核）
