國家電能變換與控制工程技術研究中心(湖南大學)的研究人員涂春鳴、孟陽、肖凡、蘭征、帥智康，在2017年第22期《電工技術學報》上撰文，為更好協調和控制交直流混合微網間能量傳輸，提出一種交直流混合微網能量路由器。

      建立所提出能量路由器數學模型，分析該能量路由器不同工作模態時級聯整流級相量關系，并推導各混合運行模態限制性條件。針對該交直流混合微網能量路由器，提出相應控制策略，可實現H橋級聯整流電路各級獨立在AC-DC、DC-DC、DC-AC運行模式間無縫切換以達到交直流混合微網間能量的統一協調與管理。同時，減少了各微網間電力電子變換器的使用，提高各交直流微網間能量傳輸效率。

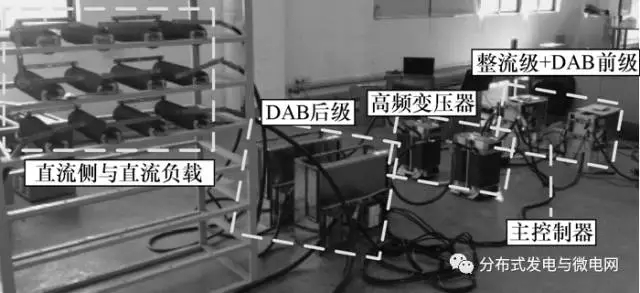

      仿真與實驗結果驗證了該交直流混合微網能量路由器電路拓?fù)涞膶嵱眯约案鬟\行模態時控制策略的正確性與有效性。

      全球化石能源的枯竭及其帶來的環境問題越來越困擾全人類的發展[1]，各國專家學者提出構建新型能源互聯架構的設想——能源互聯網[2,3]。能源互聯網的實現有很多關鍵技術問題亟待解決，其中，電力網作為能源互聯網中能源傳輸最核心的部分之一，所面臨的最主要的問題是大量新能源并網對傳統電網帶來的影響。

      新能源發電作為解決全球能源危機最有前景的能源方式之一，其間歇性與隨機性發電的特點是目前大規模應用存在的主要問題[4]。微網被認為是目前實現新能源大規模接入與控制的有效途徑[5]，實現其能源互聯的關鍵裝備“能量路由器”的電路拓?fù)渑c控制策略研究是目前能源互聯網研究的主要方向[6]。

     在功能方面，能量路由器需集成諸多類型的新型清潔能源及微網，以減少或代替?zhèn)鹘y(tǒng)化石能源的利用;在拓?fù)浞矫妫芰柯酚善餍杼峁┒嚯妷旱燃壟c多電流形式標準化接口即插即用，為各類型微網與傳統電網提供“能量路由”功能[7];在控制方面，能量路由器需實現能量形式與能量流動方向的無縫切換，以減小各微網間相互影響，提高電網整體穩定性。

      能量路由器拓?fù)溲芯孔鳛楫?dāng)前能源互聯網研究的熱點之一，以文獻[8]研究的電力電子變壓器為最典型的能量路由器拓?fù)?。作為交直流微網能量路由器，傳輸功率較大兼具能量路由與故障隔離等功能，較適用于主干網絡能量路由器[9]。

      但隨著未來區域式和家庭式新能源模式的推廣，對能量路由器的功能需求主要體現在：功率較小、各交直流接口豐富且能量路由器模式更靈活[10]。文獻[11]提出一種家庭能量路由器，其直流側提供多電壓等級直流時，需增加額外DC-DC變換器，電路復雜且控制難度較大。

      文獻[12]提出一種基于虛擬電機控制的能量路由器，減小了新能源接入對系統穩定性的影響。然而其各直流微網共用直流母線且無直接電氣隔離，直流故障時易擴大直流故障范圍。而直流能量路由器方面，文獻[13]提出一種直流固態變壓器，作為直流配網能量路由器，電網間電壓和功率控制快速靈活，但微網中交流負載需通過DC-AC變換器供電，降低了交流負載用電效率。

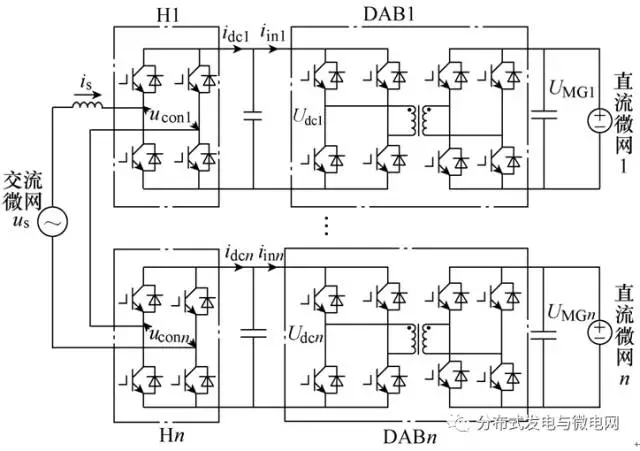

      在上述背景下，本文提出一種交直流混合微網能量路由器及其控制策略。該能量路由器作為區域式或家庭式能量路由器時，直流側無需增加額外變換裝置即可實現多電壓等級供電且各直流接口均可實現能量雙向流動。

      同時，對比于傳統能量路由器拓?fù)洌撃芰柯酚善鞲鹘涌陂g均提供直接電氣隔離，直流側故障時能夠旁路故障接口而不影響其余能量接口正常工作。同時，具備高度模塊化特點，可根據不同應用場合及應用需求對各級模塊進行增減，使其應用范圍更加廣泛。
