根據公司所屬各有關單位配電網施工工藝特點，主要編寫包括土建、電纜線路、接地裝置、架空線路、二次電纜、電纜防火封堵、配電變壓器、柱上設備、環網箱、電纜分支箱、開關柜、配網自動化裝置、0.4kV線路、接戶線、進戶線、表箱安裝、表內接線、采控終端安裝、接地安裝等19項共160子項施工標準工藝規范。

配電網工程施工標準工藝規范的編制和應用

內蒙古電力(集團)有限責任公司牛繼榮 蘇雁飛 陶覬 張登云 霍樹杰

袁海李偉 郭海云 趙晨旭 薩仁高娃 閆志海

1前言

配電網是國民經濟和社會發展的公共基礎設施，按照《配電網建設改造行動計劃(2015~2020年)》要求，為加快配電網建設改造，推進轉型升級，近年來，內蒙古電力(集團)有限責任公司對配電網建設投資不斷加大。2016年5月、7月，我公司相繼出臺《配電網工程典型設計》《配電網工程施工標準工藝規范》以提高設備標準和施工質量，為打造城鄉統籌、安全可靠、經濟高效、技術先進、環境友好的配電網絡打下堅實基礎，為下一步適應能源互聯、推動“互聯網+”發展提供有力支撐，對于穩增長、促改革、調結構、惠民生具有重要意義。

2實施背景

內蒙古西部地區配電網近年來發展迅速，大量投資取得了顯著成效，但用屯水平相對國際先進水平仍有差距，我公司根據配電網現狀制定的《配電網工程典型設計》似及《配電網工程施工標準工藝規范》中，各項設備指標、施工標滁均處于國家先進水平。

隨著電力系統改革的不斷深入，特別是廠網分開后競價上網，發電企業面向大企業直接供電政策的推行，傳統電網向智能電網的跨越式發展，電力工程的基本建設和安全穩定發展顯得尤為重要和緊迫。為提高電力工程基本建設的工程質量，確保能源安全和公共安全，經研院和各大發電、電網基建管理部門在總結多年成熟的施工技術和工藝的基礎上，推行了“標準工藝”。配電網建設的施工現在必須要經過標準工藝的規范和指導，才能建設出安全、可靠、美觀、實用的設施。

3成果簡介

(1)范圍

本規范規定了10kV及以下配電網施工項目應遵守的工藝規范及施工要點等內容。

本規范適用于公司所屬各有關供電單位(三個超高壓局除外)。

(2)工藝規范

根據公司所屬各有關單位配電網施工工藝特點，主要編寫包括土建、電纜線路、接地裝置、架空線路、二次電纜、電纜防火封堵、配電變壓器、柱上設備、環網箱、電纜分支箱、開關柜、配網自動化裝置、0.4kV線路、接戶線、進戶線、表箱安裝、表內接線、采控終端安裝、接地安裝等19項共160子項施工標準工藝規范。

(3)具體設備工藝

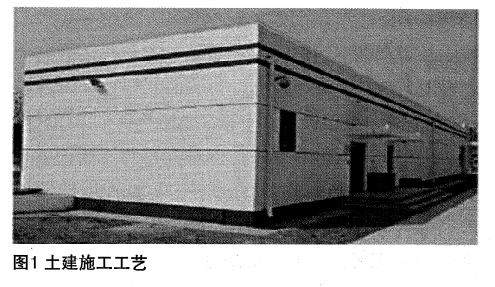

1)土建施工工藝如圖1所示。

其中包括開關站、環網室、配電室基礎建設工藝，配電設備(箱式變電站、環網柜)基礎的工藝，桿塔基礎的建設工藝，電纜線路土建工程的詳細施工工藝以及電纜溝(電纜隧道)附屬設施的施工工藝。

2)電纜線路電氣工程

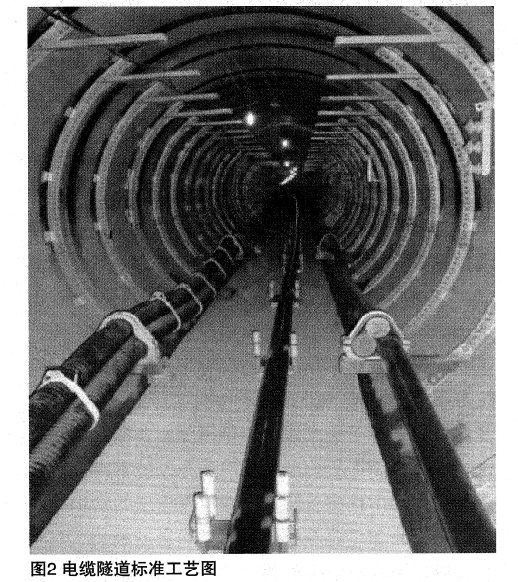

內容包括電纜直埋敷設工程的詳細施工工藝，電纜排管敷設工程的詳細施工工藝，隧道電纜溝敷設的施工工藝以及電纜附件工程的建設工藝，如圖2所示。

3)接地裝置工程

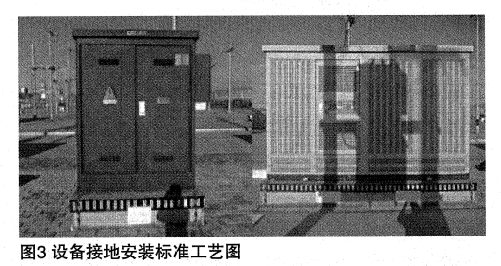

接地工程包括開關站、環網箱、配電室、柱上變壓器、柱上設備等接地的詳細施工工藝，線路接地的詳細建設方法，如圖3所示。

4)架空線路施工工藝

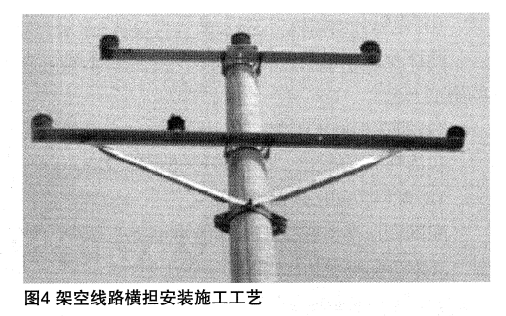

架空線路的施工工藝包括桿塔組立工藝，橫擔安裝的詳細建設工藝，拉線的施工工藝以及導線架設的施工工藝，參考圖4所示。

5)二次電纜接線施工工藝

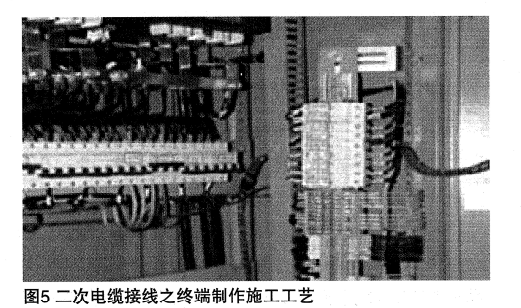

包括二次電纜就位工藝，二次電纜終端制作工藝，芯線整理、布置的詳細方法以及二次屯纜固定的施工工藝，如圖5所示。

6)電纜防火封堵施工工藝

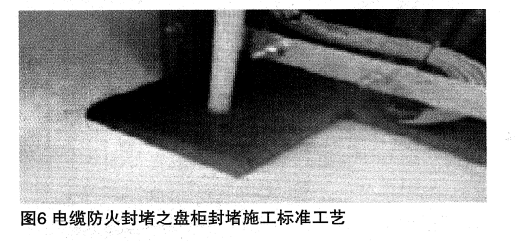

防火部分主要包括電纜溝防火墻工藝，豎井封堵工藝，盤桓封堵施工工藝，電纜保護管封堵施工工藝，湍子箱、二次接線盒封堵的詳細建設方法以及防火包帶或涂料的施工工藝。如圖6所示。

7)配審變壓器施工工藝

變壓器的施工工藝包括室內變壓器、箱式變壓器和柱上變壓器的詳細建設施工工藝。

8)柱上設備施工工藝

柱上設備的施工工藝包括柱上開關，柱上隔離開關，跌落式熔斷器，封閉型噴射式熔斷器和避雷器的具體施工工藝。

9)環網箱施工工藝

包括施工前現場檢查和環網箱安裝的具體工藝。

10)電纜分支箱施工工藝

同樣包括施工前現場檢查以及電纜分支箱安裝的施工工藝。

11)開關柜施工工藝

包括開關柜施工工藝以及開關柜安裝工藝。

12)配網自動化裝置施工工藝

配網變壓器監測計量終端的建設工藝和戶內開關(環網)配電自動化終端的安裝工藝。

13)低壓線路施工工藝

包含低壓電桿組立工藝，低壓導線架設一放線工藝，低壓導線架設一一一緊線工藝，低壓轉角桿、終端桿的建設工藝，安全距離標準，橫擔和螺栓安裝工藝，低壓線路連接工藝，絕緣子安裝工藝，架空線路與電纜連接工藝，低壓四線架設建設工藝以及低壓四線引下線施工工藝。

14)接戶線安裝工藝規范

包括金屬橫擔及第一支持物的安裝工藝和接戶線的連接與安裝工藝。

15)進戶線安裝工藝規范

內容包括進戶線的安裝和進戶線的連接工藝。

16)表箱安裝工藝規范

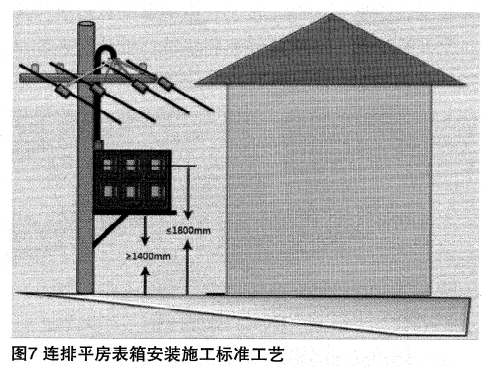

多層住宅表箱安裝工藝，連排平房表箱安裝工藝，桿上表箱安裝和變臺計量箱安裝工藝。連排平房表箱安裝施工標準工藝如圖7所示。

17)電能表安裝工藝規范

居民集中電能表安裝、固定工藝，元器件安裝標準工藝，元器件連接工藝和動力用戶安裝施工工藝。

18)臺區計量栗控終端安裝工藝規范

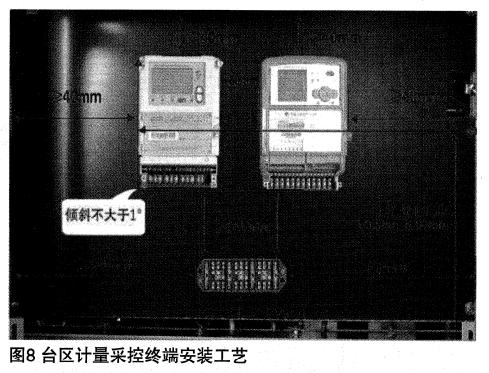

電能表、采控終端、接線盒的安裝固定工藝，互感器安裝工藝，元器件連接工藝，鉛封安裝工藝和CT二次電纜的安裝工藝。臺區計量采控終端安裝工藝如圖8所示。

19)接地安裝

包括電表箱接地安裝的詳細方法。

4成果的先進性與經濟性

內蒙電力公司給了“標準工藝”明確的定義，系指“對工程質量管理、工藝設計、施工工藝和施工技術等方面成熟經驗、有效措施的總結與提煉而形成的系列成果，經公司統一發布、推廣應用”。標準工藝具有技術先進、安全可靠、經濟適用、便于推廣等特點，是工程項目開展施工圖工藝設計、施工方案制定、施工工藝選擇等相關工作的重要依據;是有效促進施工技術進步、技術積累，加大成熟施工技術、施工工藝的應用，推動施工技術水平和技術創新能力的提高，保障工程建設質量的穩步提升的直接表現。

通過標準工藝的規范，可有效減少工人的施工時間，增加施工質量，減少重復施工的次數，例如施工一個5公里線路工程，傳統工藝需投入20人天工作量，在標準工藝規范指導參照下僅需投入14人天工作量，可節約6人天工作量，按照人工費每人天500元計算可節約3000元，合每公里節絢600元。一次重復施工折合損失原工作量的40%，5公里線路工程需再次投入8人天工作量，即成本增加4000元，每公里增加800元，則運用標準工藝后每公里合計降低成本約1400元。2017年公司在配網項目建設上的投資已達61.8億元，配網線路工程的單公里造價約為18萬/公里，已投資34330公里，運用標準工藝建設后可節約成本約2609.08萬元(重復施工率按20%計算)。標準工藝規范還也可以節約施工物料，延長設施的使用時間和壽命，從而大大的節約了預算和損耗，使配電網建設在經濟性方面得到了質的飛躍。

5實施推廣情況

通過近半年的應用，有效解決了以往配電網建設工作中工藝多樣、施工質量不高的問題，全面提升了配電網工程建設效率和管理水平，實現了標準化工藝應用率和標準物料執行率達到100%，施工工藝達標率達到100%。

“標準工藝”的推出，使內蒙古配電網建設得到了質的飛躍。不僅僅在經濟效益方面為配電網建設節省了大量的資金.還使設施建設的安全性得到有效的提高和/Ju強。從目前的“標準工藝”實施情況來看，各個盟市供電局已完全按照標準工藝的標準進行施工建設，公司還舉辦了系列標準工藝評優工程活動，評選出各個供電局做的優質T程，給予一定的宣傳和獎勵。目前蒙西配電網已完全按照標準工藝的要求進行施工和建設。

在工程建設方面，內蒙古電力公司全面執行“樣板領路、示范先行”思路。通過示范工程建設，樹立標桿形象，形成示范效應，進一步推動配電網施工標準工藝的應用。在配電柱上變臺、戶表計量改造施工中具體落實，推出各類樣板示范工程，以點帶面，促進工程建設質量整體提升。通過在1990個柱上變壓器的建設施工中，實現了10干伏變臺建設過程規范化、作業標準化、施工精細化的目標。

6總結

《配電網工程施工標準工藝規范》是比較先進的施工工藝標準，它不僅具有根據內蒙古實際環境所設計的創新亮點，也具備可以大量推廣的實用價值。配電網設計的高度集成化、物料供應的成套化、施工作業的規范化是未來配電網工程建設發展的必然趨勢，通過標準工藝的執行，可以節約空間與資源，提高了工作效率和速度，從而使配電工程典型設計在實際工程中得以更加廣泛的應用。它還可以有效促的進施工技術進步、技術積累，加大成熟施工技術、施工工藝的應用，從而提高經濟效益，推動行業進步。
