智能變電站那些你不知道事兒?

2017-12-29 15:12:13 大云網  點擊量: 評論 (0)
常規變電站的二次回路有兩種:直流回路和交流回路。直流回路的功能:控制、保護邏輯、信號。交流回路的功能:保護、測量、計量。到了智能變電站時代,一次設備與保護、測控之間的電纜被光纜取代,電纜中傳輸?shù)?
      常規變電站的二次回路有兩種:直流回路和交流回路。直流回路的功能:控制、保護邏輯、信號。交流回路的功能:保護、測量、計量。


      到了智能變電站時代,一次設備與保護、測控之間的電纜被光纜取代,電纜中傳輸?shù)闹绷餍盘?正電壓/負電壓/地電壓)和交流信號(CT、PT二次電流、電壓)被網絡中傳輸?shù)膱笪娜〈?,過去用于實現保護邏輯的繼電器硬件回路被微機保護裝置中的軟件程序所取代。

      GOOSE、SV輸入輸出信號都是網絡上傳輸?shù)牧?,與傳統屏柜的端子存在對應關系,這些信號的邏輯連接點稱為虛端子 。




      GOOSE:英文全稱為“面向?qū)ο蟮耐ㄓ米冸娬臼录?rdquo;,GOOSE信息主要包括開關/刀閘位置,控制開關位置,異常/告警信號,閉鎖信號等。GOOSE鏈路相當于傳統站中的直流控制和信號電纜,傳輸?shù)氖强刂浦噶詈托盘?,例如設備處于什么狀態(正常/異常,分閘/合閘,動作/復歸,聯鎖/解鎖,使能/閉鎖,投入/退出,非全相,SF6壓力降低等)。

      SV:英文全稱為“采樣值”SV信息包括互感器二次側的電壓、電流瞬時值。 SV鏈路相當于傳統站中的二次交流電纜,傳輸?shù)氖请妷?、電流的采樣瞬時值。保護裝置使用SV報文進行保護計算(例如差流,零序/負序分量,阻抗,諧波,相位等),測控裝置使用SV報文計算電壓、電流的有效值、有功功率、無功功率、功率因數等。








三層兩網中,三層指的是過程層,間隔層,站控層;兩網指的是站控層網絡,過程層網絡。

站控層設備:監控主機,圖形網關機,數據網關機,對時裝 置,在線監測系統。

間隔層設備:保護、測控、故錄。

過程層設備:開關、刀閘,互感器、變壓器、無功設備、合并單元、智能終端等。

站控層網絡:雙星形電以太網,站控層設備與間隔層設備通 過站控層網絡通信。

過程層網絡:雙星形光纖以太網,間隔層設備與過程層設備 通過過程層網絡通信。


直采、直跳、網采、網跳


采:指合并單元發送SV采樣報文,對應于傳統站的CT/PT二次線。

跳:指保護發出GOOSE跳閘報文,對應于傳統站從保護到開關機構的跳閘線。

直:指的是報文通過專用光纖點對點傳輸。

網:指的是報文通過交換機轉發。

直采、直跳的可靠性高,不受交換機故障的影響,傳輸延遲固定(取決于光纜的長度)。

網采、網跳的可靠性低,若交換機故障將引起嚴重后果,傳輸延遲不易確定(受交換機轉發速度的影響)。

國網公司《智能變電站技術導則》規定,保護應直接采樣,對于單間隔的保護應直接跳閘,涉及多間隔的保護(母線保護)宜直接跳閘。


虛端子


在智能站的一根光纜中,以報文的形式傳輸著多路信號,其中的每一路信號都可以視作與傳統站端子排上的電纜相對應,于是這些信號鏈路被形象的稱為“虛端子”。


檢修壓板


智能站的一次設備與保護測控裝置之間沒有實際的二次電氣回路,而是傳輸GOOSE/SV報文的光纜,這些報文的內容包含了傳統站直流電纜和交流電纜中傳輸?shù)男盘?,例如電流、電壓、啟動失靈、閉鎖等。通俗的說,智能站的一根GOOSE光纖相當于傳統站多根直流控制信號電纜,如果直接拔掉光纖,可能影響到很多非檢修設備的運行。

智能站的二次檢修隔離措施,無法像傳統站那樣實現物理上的完全隔離,而是通過信息隔離的方式:檢修壓板、GOOSE/SV接收軟壓板,GOOSE/SV發送軟壓板等。


合并單元

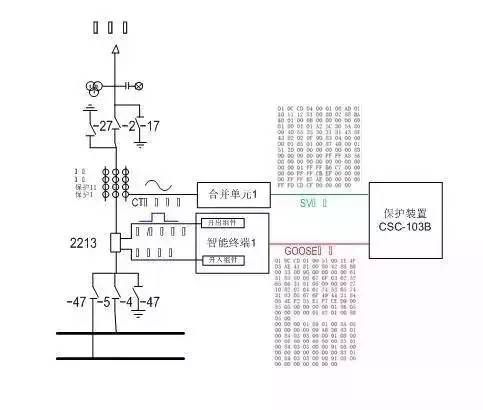

合并單元發送的SV報文中,每一個通道的采樣數據都附有數據品質q,當合并單元的檢修壓板投入時,品質q的“TEST”位置1,否則為0。例如下面的SV報文:


智能終端

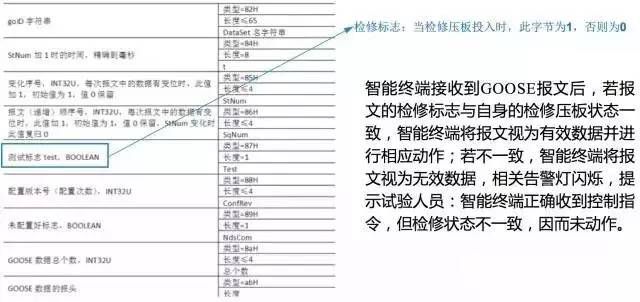

智能終端發送的GOOSE報文中同樣有檢修標志(即TEST位),投入檢修壓板,TEST位置1,否則為0,如下圖:









智能終端


測控裝置檢修壓板投入時,將閉鎖遙控功能。

測控裝置接收的GOOSE報文檢修標志與自身的檢修壓板狀態,有任何一個處于檢修狀態時,測控向站控層發送的MMS報文也帶有檢修標志。


智能終端


智能站的檢修機制可以通俗的概括為:

①發送報文的裝置會根據自身的檢修壓板狀態在報文中設置檢修標志。

②接收報文的裝置自身的檢修壓板與接收到的報文檢修標志不一致,接收裝置將報文視為無效數據,不進行處理,也不能進行互操作





注:文獻顯示,母線PT合并單元與線路保護裝置檢修狀態不一致時,某些型號的保護會閉鎖,如PL603U線路保護

母差保護的檢修機制可以總結如下表:



注:根據網絡上查詢的文獻,母線PT合并單元與母差保護裝置檢修狀態不一致時,南瑞的母差保護裝置直接閉鎖母差保護,而有的廠家產品并不閉鎖母差保護。(許繼的母差保護裝置開放電壓閉鎖)


跨間隔啟動保護的檢修機制:

①主變保護與母線保護檢修壓板狀態不一致。主變保護發出啟動失靈GOOSE報文帶有檢修標志,母線保護接收到的GOOSE報文與自身檢修壓板狀態不一致,母線保護不會啟動失靈。

②線路保護與母線保護檢修壓板狀態不一致。線路保護發出啟動失靈GOOSE報文帶有檢修標志,母線保護接收到的GOOSE報文與自身檢修壓板狀態不一致,母線保護不會啟動失靈。





SV接收軟壓板

SV接收軟壓板(即間隔投入軟壓板)

SV接收軟壓板位于保護裝置內部(不在后臺顯示),其功能是控制保護裝置是否處理SV報文中的數據。此壓板相當于PT、CT的二次連線。

退出間隔SV接收軟壓板相當于封CT,退出母線電壓SV接收軟壓板相當于斷開PT二次。

退出SV接收軟壓板后,保護裝置面板上會顯示該SV報文的電流信息,但不用于保護計算以及邏輯判斷。



直接投入某間隔合并單元檢修壓板將導致母差保護閉鎖。

退出某間隔SV接收軟壓板后,母差保護不再將該間隔計入差流計算,此時再投入該間隔合并單元檢修壓板,就不影響母差保護正常運行。






例如

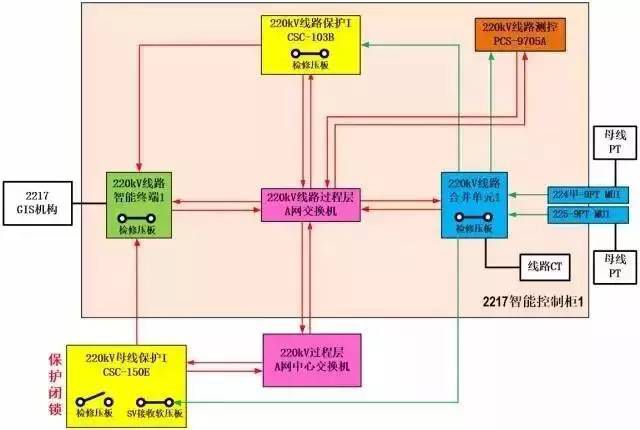

某線路2217合并單元1檢修,先退出CSC-150母線保護中2217間隔SV接收軟壓板(此時母線保護只接收SV報文但不做任何處理),再將2217的第1套合并單元、智能終端、線路保護檢修壓板投入,則可以進行檢修,同時CSC-150母線保護正常運行。如果一開始就直接投入2217合并單元1檢修壓板,將導致CSC-150母線保護被閉鎖。








引起母差保護誤動的情況

假設檢修過程中:母差保護檢修壓板投入,各間隔GOOSE發送軟壓板退出,各線路間隔SV接收軟壓板退出,母線電壓SV接收軟壓板退出。

如果檢修結束,恢復時按照如下順序:

退出母差保護檢修壓板→依次投入各間隔GOOSE發送軟壓板→依次投入各間隔SV接收軟壓板就會引起母差保護誤動作。



正確的順序:最后投入間隔GOOSE發送軟壓板(即跳閘出口軟壓板)


GOOSE 出口軟壓板

GOOSE出口軟壓板(即跳閘出口軟壓板)

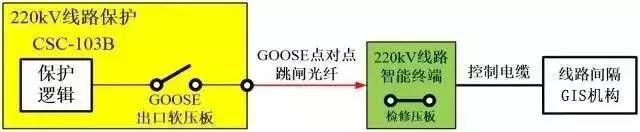

GOOSE出口軟壓板相當于傳統站保護屏的跳閘出口硬壓板,正常情況下在監控機上操作,如下圖所示:








保護能出口跳閘
