配電站綜合自動化發展的助手------通信管理機
一 系統介紹
隨著電力自動化系統網絡化和智能化的不斷發展,對我國配電站綜合自動化系統也提出了更高的要求,通信管理機應需而生,解決了這一難題,因此其整體用量呈遞增趨勢,據不完全統計,目前每年的需求量已不少于5000臺,主要用在新建和改擴建的變電站、配電站、熱電廠、水電廠等方面。比如,研祥的嵌入式通訊管理機TPC-1203就在配電站綜合自動化系統中有著全方位的系統應用。該系統采用了先進的計算機網絡技術和通訊技術,是集測控、遠動于一體的新型綜合自動化系統,適用于35KV及以下電壓等級的配電站,除了電力行業,該通信管理機還廣泛適用用機場、公路、電氣化鐵路、地鐵、礦山、石化、冶金、樓宇及其它工業自動化領域,是配電站層面綜合自動化系統的理想解決方案。
所謂通信管理機是高度集成的新一代嵌入式智能通信裝置,用于實現對整個變配電自動化系統現場的信息收集,并集中送往當?shù)睾笈_(tái)或遠方調度主站,同時將后臺或主站命令傳遞給各測控裝置,實現當?shù)鼗蜻h(yuǎn)程控制。在小型自動化系統中直接采集現場所有的裝置數據,并通過用戶指定的通訊協議(101、104、CDT等)和通訊介質(以太網、RS232/422/485等)送到監控后臺,完成后臺對整個現場的監控。在大型系統中,則可以作為功能子站、間隔層,通過層層級連實現數據的分類別、分方向傳送。

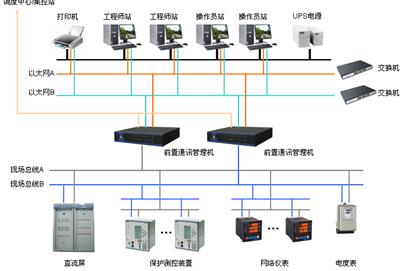

二. 系統典型架構圖
三. 系統構成
系統采用分層分布式結構,可以選擇雙機、雙網冗余方式,根據實際需要靈活組網,滿足不同的應用需求。
站控層各工程師站、操作員站通過以太網方式通訊,采用了雙網方式,可以自動進行切換,保證了系統的可靠性。
前置通信管理機采用的是研祥的TPC-1203系列,TPC-1203是一款標準2U上架型整機,采用Intel低功耗處理器,支持4-8個百兆網口、18個串口、2個CAN口,支持交直流自適應電源,整機采用全密閉、無風扇設計,通過EMC4級認證,具備極高的穩定性與可靠性。根據應用需要可以選擇雙機冗余的方式,進一步提高系統可靠性。
間隔層的保護測控裝置采用統一的軟硬件平臺,集保護、測量、控制、計量、通訊等多種功能為一體,有結構緊湊、適用性強、功能完備、技術成熟、安全性高等特點。網絡儀表采用高速高性能的DSP芯片作為處理器,運行速度和響應速度有很大提高,同時具有完善的數據采集和處理功能。
四. 系統特點
(1)支持雙機、雙網方式,系統組網靈活,可靠性高。
(2)采用模塊化設計思想,由主模塊和功能模塊組成,各功能模塊是相互獨立的,可根據用戶需求進行靈活組合,滿足用戶個性化需求。
(3)實時反映現場設備運行工況,滿足用戶對站內監控實時性的要求。
(4)面向終端用戶配電站設計開發,其人機接口具有人性化和可操作性特點,監視界面直觀簡單、圖符及說明簡約標準,從而降低對運行人員的專業水平的要求。
五. 系統評價
已經使用研祥產品的系統集成商都對該系統組網靈活、可靠性高等特點表示認可,相比以前用的傳統工控機,TPC-1203整機采用全密閉、無風扇的設計,大大提高了產品的抗擾度和可靠性,多網口、多串口、模塊化的設計也使得產品配置非常靈活,便于不同的工程實施,產品在現場運行穩定,容易維護,是一種理想的通信管理機解決方案。
