1 RFID工作原理

RFID 又稱電子標簽，90年代后得到了極為迅速的發展，它利用無線射頻方式進行非接觸雙向通信來識別目標和交換數據。與傳統的磁卡，IC卡相比，它的最大特點在于非接觸，無需人工干預，適合于實現系統的智能化，操作快捷方便，不易損壞。

2 RFID射頻識別系統的構成

(1)RFID電子標簽，由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象。

(2)讀寫器，讀取標簽信息的設備，可分為手持式和固定式。

(3)天線，用于在標簽和讀寫器之間傳遞射頻信號。它一方面給電子標簽提供能量，另一方面接收電子標簽上發出的信息，同時也能傳遞信息給電子標簽。

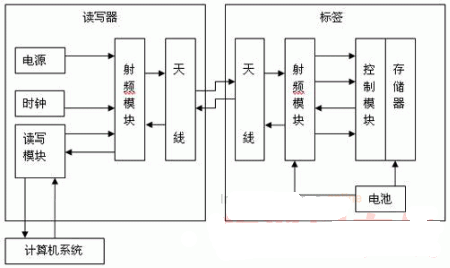

射頻識別系統構成示意圖如圖1所示：

射頻識別系統結構

RFID電子標簽與傳統條形碼相比，具有顯著的優勢：

1) 操作方便，傳輸距離長，可實現對移動目標的識別;

2) 使用壽命長，能在惡劣環境下工作;

3) 標簽內容可以動態改變;

4) 可以同時處理多個標簽;

5) 信號的穿透能力強，數據傳輸量小，抗干擾能力強，感應靈敏易于維護和操作;

3 電能電網的實現

4.1系統構架

物聯網包括感知層、網絡層、應用層三個層面?；谖锫?lián)網的組成而設計的智能電網由感知層、解析層、數據層和應用層組成。

(1)感知層。數據采集與感知主要用于采集電力物資、設備的數據。在電力物聯網中國家電網公司將電力物資、設備，資產等信息資源數據標識到一個RFID電子標簽中。如物資分類碼、設備分類碼，功能位置碼等。

(2)解析層。利用 PDA統一中間件技術，實現把感知層的信息無障礙、高可靠性、高安全性地進行解析和傳送。

(3)應用層。主要包括應用支撐平臺子層和應用服務子層。其中，支撐平臺主要為SG—ERP平臺。應用服務主要包括電力物資采購管理、設備巡視檢修管理、固定資產管理以及在此基礎上的資產全壽命周期管理。

(4)數據層。準確地說，數據層不屬于物聯網技術的某個特定層面，而是利用PDA安全技術將數據解析到數據中心。

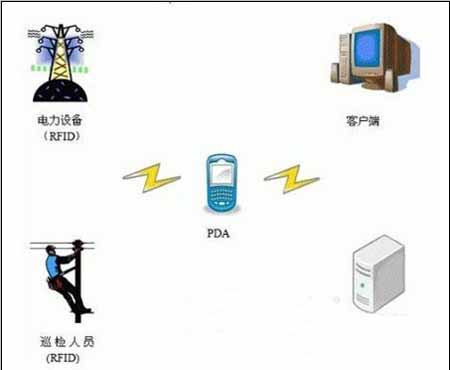

基于上述構架而設計的智能電網的系統結構圖如圖2所示，其中電力設備與巡檢人員及覆蓋在其上的電子標簽屬于感知層，PDA手持計算設備屬于解析層，客戶端PC與服務器對應系統的應用層和數據層。



基于RFID的智能電網系統結構
