電力無線應急通信網絡的方案及安全性研究

2013-10-10 14:45:37 RFID世界網　點擊量：評論 (0)

1 引言由于突發事件以不確定性和應急性為重要特征，事發時間、地點無法預先預知，現有通信網絡無法確保已有應急需要，指揮中心、相關部門不能及時、充分地了解相關情況而無法下達指令，指揮協調難度大，所以電

真實情況，這種可視化的指揮很大程度提高了電力應急處置水平。電力應急通信系統中視頻信號的傳輸對通信鏈路提出了較高的要求，因此如何確保通信鏈路的可靠性是目前電力應急視頻系統建設必須解決的技術問題。目前，電力系統經過多年的內部信息化建設，擁有了大容量和遠距離的光纖骨干網絡，基本上實現了局、所、站的光纖聯網，電力光纖綜合數據網帶寬大，可為承載大容量的視音頻數據的傳輸提供了高速化、寬帶化的骨干傳輸通道。同時，由于無線通信網絡覆蓋范圍大、施工方便、成本低，在電力系統也具有良好的可行性和實用性，因此建設基于光纖有線通信和無線通信方式相結合的電力應急通信系統，是電力部門進行應急視頻傳輸?shù)淖罴逊绞健?/p>

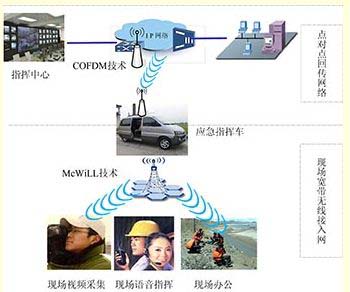

電力應急無線通信系統由點對點回程通信網絡和寬帶無線接入網絡組成(見圖1)。

圖1 系統層次結構圖

3.1 點對點回程網絡

應急指揮通信車通過回程網絡連接到指揮中心，保證現場通信終端能夠通過通信車訪問位于指揮中心信息網內的業務服務器和相關數據庫。本方案采用COFDM(Coded Orthogonal Frequency Division Multiplexing,編碼正交頻分復用的簡稱)技術實現回程，是目前世界最先進和最具發展?jié)摿Φ恼{(diào)制技術。它的實用價值就在于支持突破視距限制的應用，是一種在無線電頻譜資源方面充分利用的技術，可以對噪聲和干擾有著很好的免疫力?；爻探尤朦c可選擇就近的有光纖并能正常通信的變電站或電力分支機構場所。COFDM技術能夠在“高速運動中”、“非視通條件下”實現高速無線網絡數據的實時傳輸，可完成“運動中和阻擋條件”下傳輸語音、數據、圖像等單、雙向網絡綜合業務，是寬帶無線接入回程網絡的最佳選擇。

3.2 現場寬帶無線接入網

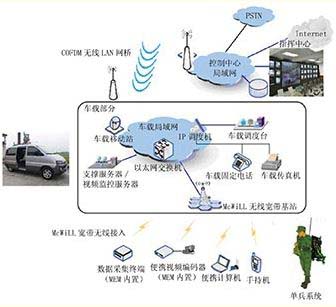

應急現場指揮通信車，裝配應急升降桿、McWiLL基站及其核心網系統，通過McWiLL基站建立故障現場區域內的寬帶無線接入網信號覆蓋，構建事故現場應急搶修的語音、視頻和數據的綜合接入通信通道，可將故障現場信息有效返回到應急現場指揮通信車，可進行現場指揮。在McWiLL無線本地接入網的覆蓋范圍內每個搶修救援小組可以攜帶一套單兵系統進行現場工作，附近的工作人員攜帶的無線筆記本，PDA和手機等單兵通信終端可以通過單兵系統進行組內現場分析和上報。以單兵系統為通信中心組成的救援小組為電力應急無線通信系統提供了靈活的組網和工作方式，提高了電網應對突發事故的應變能力(見圖2)。
