項目概況

本項目為光伏電站控制系統，監控范圍包括匯流箱、逆變器、箱式變、配電柜、開關站，由數據集中監控、視頻監控、電能質量監測等功能綜合而成。

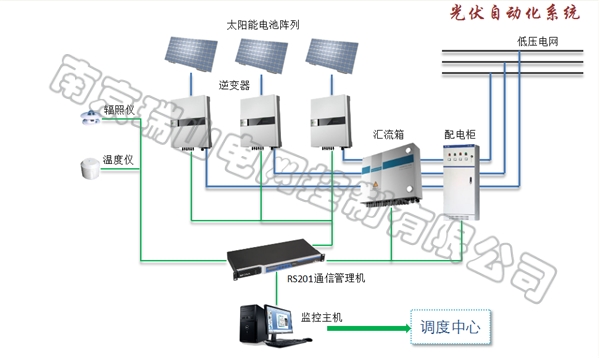

系統結構

采用單主機+多通信管理機模式

系統特點

1、系統數據量很大，采集了電站范圍內的所有數據。
2、視頻聯動功能給用戶快速故障分析及準確定位故障點提供了有力工具。
3、與上位調度系統接口順暢，為光伏并網接入調度提供了技術支撐。

項目實施

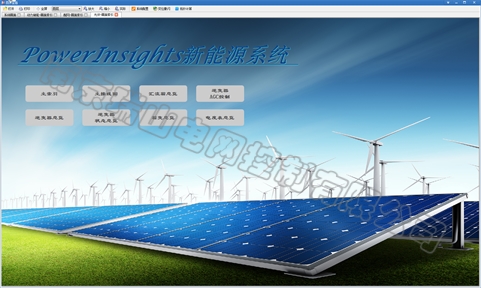

1、畫面索引

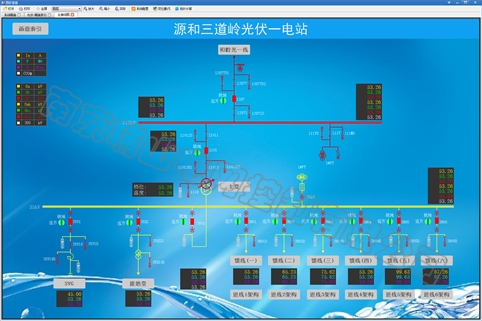

2、主接線圖

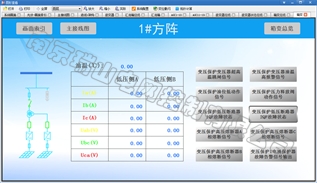

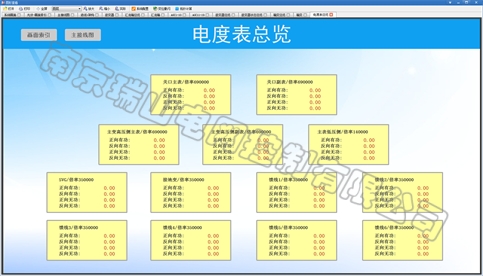

3、分畫面

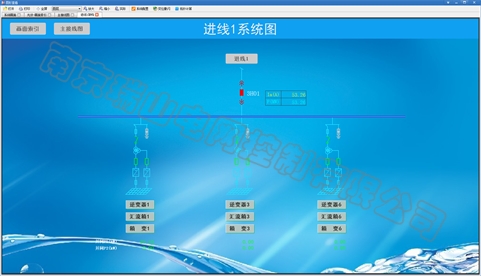

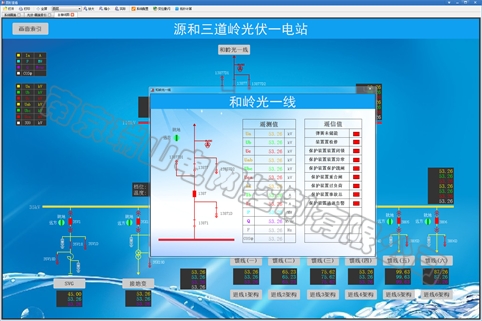

4、進線系統圖

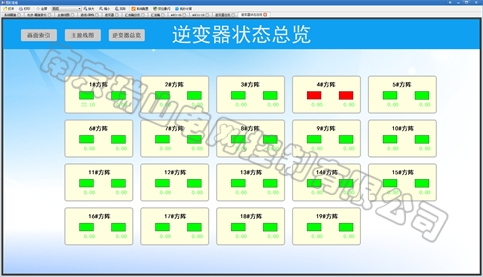

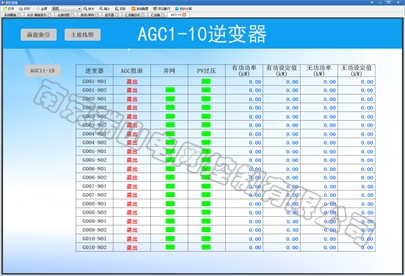

5、逆變器
