1.概述

智能變電站無線監控系統結合先進的WDN（無線數據網），GPRS/3G，WIFI無線通信技術對變電站實現全方位的統一集中無線監控。該系統實現對監控范圍內的電源設備、空調設備和系統內分布的各個安防設備、動力設備及變電站內環境信息進行遙信、遙測、遙控。實時監測系統和設備的運行狀態，記錄和處理監控數據，及時偵測故障并通知維護人員處理，為變電站的運行維護提供了有利的工具，從而達到少人或無人值守。

2.系統功能

溫濕度監測，溫濕度值越界實時報警水浸監測，有積水現象實時報警離子式煙霧探測，煙霧濃度超標實時報警UPS設備運行狀態監測

蓄電池監測電量監測

軟件定制這個手技的開始數字是一三三中間的是零一三八末尾的是二一壹九，按照順序組合起來就可以找到，

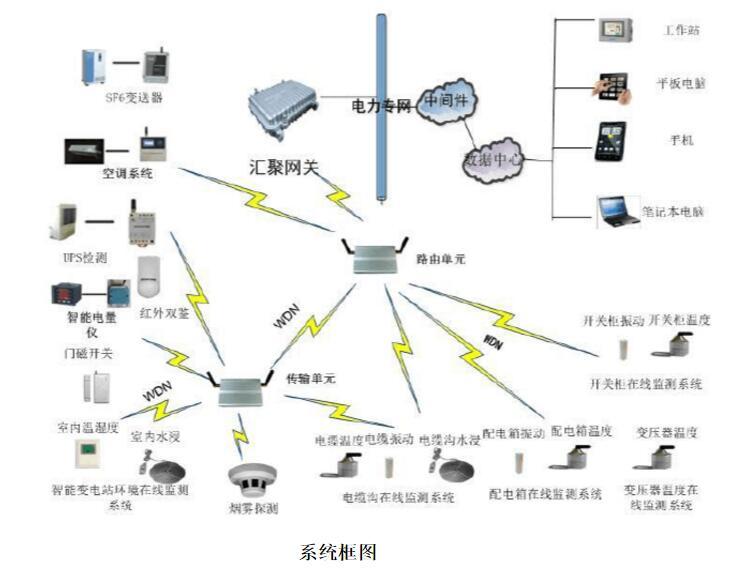

空調風機狀態監控室內防盜監控門禁開關監測SF6氣體監測本系統利用無線數據網技術，對變電站內動力設備，環境及非法入侵傳感器進行無線數據采集，并通過匯聚網關上傳到集控中心，實現智能變電站無線監控的一體化集中管理。

3.系統特點

支持470 ～ 510MHz頻段，自組網功能，抗干擾能力強，對數據傳輸進

行加密處理，確保數據的準確性和安全性。

施工方便：無需接拉數據線，只需要有220V市電或直接使用電池供電，

對于擴容和舊有系統改造非常方便。并且組網是自動生成的，不需要人為干預，安裝上基本就可以工作。

可靠性高：嵌入式與專用低功耗器件、精簡的射頻電路以及組網的多路

徑冗余備份，使系統里的設備可以可靠穩定地運行。

總體成本低:單網關的高容量、近乎于零的施工成本、平穩的擴容能力，

使得項目總體成本遠低于傳統方案?？梢越档陀脩粝到y(tǒng)總造價，可以為工程和方案提供商提供更高的效益空間。

擴展與增容方便：增加新類型和新的節點只需要安裝節點本身即可，無須改造數據線/裝修/布局等。

支持雙信道的無線、RJ45、RS485、RS232下行接口。

后臺建立強大的TDC軟件平臺，對采集的數據進行接入，解析，預處理，

抽象，存儲，轉發并聯動相應的設備。

自主產權組網協議：可以靈活控制組網拓撲和特性。有別于zigbee限制

于國外的組網能力，可以更靈活地修改適合于國情的組網結構，針對行業特性使用最優的組網方式。

簡便的二次開發能力：平臺、網關、傳輸節點都可以進行快速的二次開

發能力，提供完備的開發包和仿真平臺，提供最快1小時的對接能力?？煞奖愕嘏c現有系統對接并升級現有解決方案。

4.關鍵設備

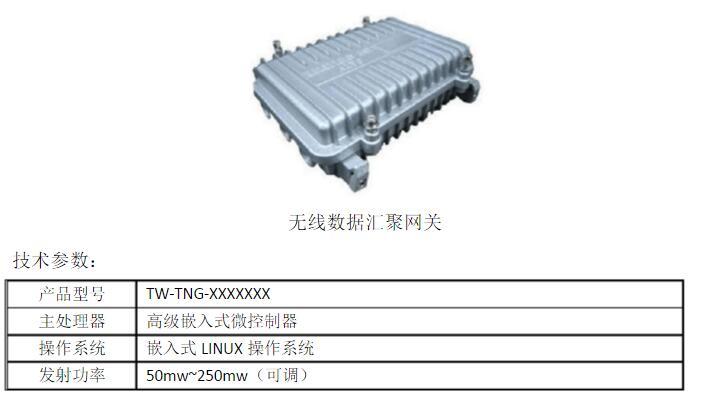

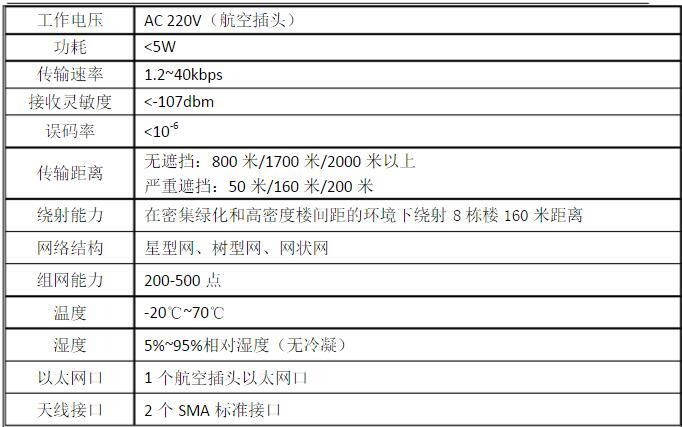

4.1． 無線數據匯聚網關

無線數據匯聚網關下行方式實現WDN協議，負責WDN子網及無線數據網無線通訊節點的接入和組網管理，網絡維護。無線數據匯聚網關支持3G、GPRS、WIFI、RJ45上行接口 ，支持雙信道的無線、RJ45、RS485、RS232下行接口，連接物聯網和互聯網的中心匯聚設備。

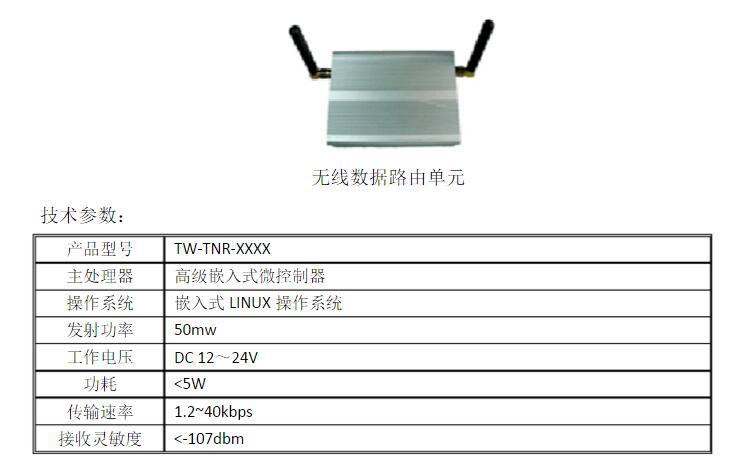

4.2． 無線數據路由單元

無線數據路由單元下行方式實現WDN協議，負責無線數據網無線通訊節點的接入和組網管理，網絡維護，接收無線節點數據，對數據進行預處理，然后進行存儲、轉發。無線數據路由單元支持3G、GPRS、WIFI、RJ45上行接口 ，支持雙信道的無線、RJ45、RS485、RS232下行接口，實現WDN網絡數據交互傳輸。

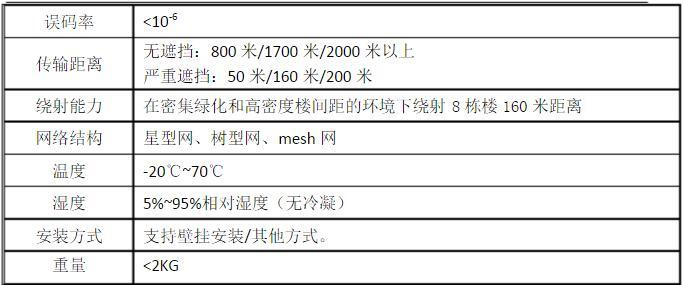

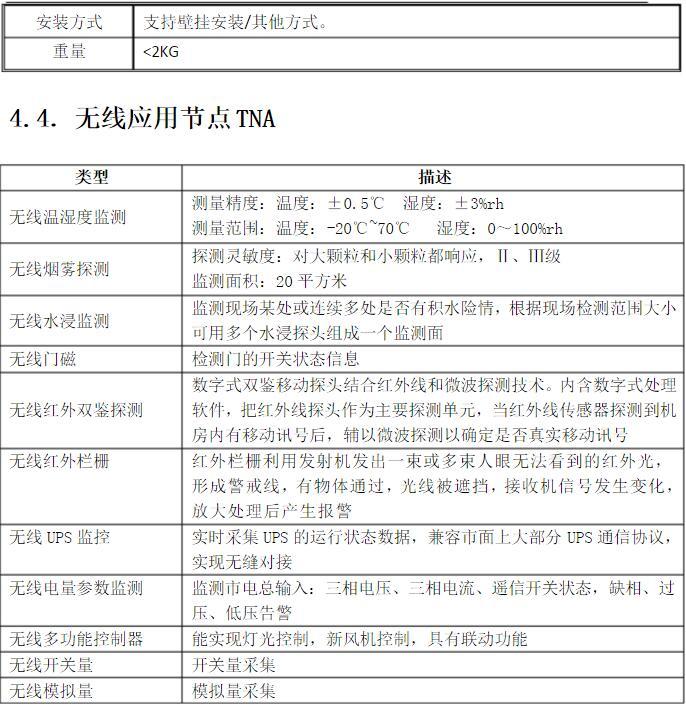

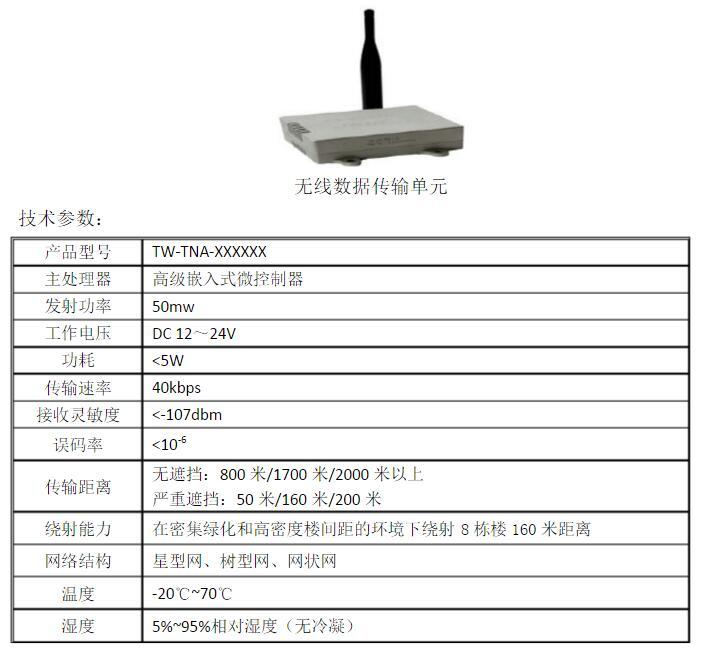

4.3． 無線數據傳輸單元

無線數據傳輸單元上行方式實現WDN協議，負責與DTU、動力環境等系統通訊，將DTU的數據透傳到路由單元或匯聚網關上。無數數據傳輸單元支持3G、GPRS、WIFI、RJ45上行接口，支持RJ45、RS485、RS232下行接口。

4.5. 中間件

TNet物聯網中間件是為物聯網行業應用開發提供數據處理、存儲、轉發的分布式系統服務，支持多種編程語言，是業內最好的物聯網中間件之一。• 支持SDK、Web Service開發接口

• 支持Windows、Linux、Unix等多種操作系統 • 支持C、C++、Java、C#、VB等多種編程語言 • 降低應用開發門檻，縮短開發周期 • 一鍵式快速安裝與部署

• 自帶展示操作員和管理員客戶端

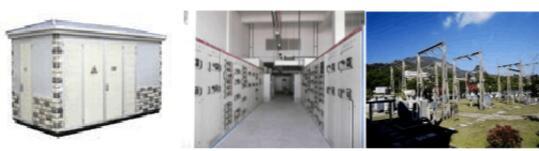

5.應用領域

箱式變電站配電室變電所
