一、　 概述

　　武漢舜通智能科技有限公司于2014年11月承接了海天歡樂購項目的電力監控與電能管理系統。

　　海天歡樂購項目監控部分有5個配電室， 分布在地下停車場不同位置。針對海天歡樂購項目的實際情況，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網設備運行的遠程監控和集中管理。

　　設計的電力監控與電能管理系統具備全電參量測量、開關量狀態監測以及電能計量與電能質量管理等功能。設計中充分體現系統的可用性、先進性、方便性、安全性、可靠性、可擴展性及系統性價比的合理性。

　　二、項目介紹

　　本項目為海天歡樂購電力監控系統的制作。項目位于湖北省武漢市龍陽大道王家灣。主要涉及內容為21臺高壓微機保護裝置的監控與檢測，283塊多功能電表的數據采集與顯示，12臺變壓器溫控儀的溫度采集與顯示。

　　本系統實現的主要功能為：

　　1、系統拓補圖的顯示 ，能清楚表示出個電表的柜號及回路名稱。

　　2、能顯示各高壓微機保護裝置及多功能電表、變壓器溫控儀的實時數據如電流、電壓、頻率等

　　3、通過小彈窗的形式，實時監控各綜保、電表實時數據

　　4、以表格形式，清楚顯示出各儀表的實時數據，方便觀察

　　5、依靠數據庫，能查詢各儀表的歷史數據，并以EXCEL表格導出

　　6、能對電能使用情況進行查詢

　　7、以圖表形式，顯示出實時曲線與歷史曲線

　　8、能顯示出報警情況，方便及時處理

　　三、系統結構

　　本電力監控系統，共涉及設備為21臺高壓微機保護裝置、283塊多功能電表、12臺變壓器溫控儀。所有設備分配在5間配電房中。經過分析，為本項目配置設備電腦一套、通訊管理機QT241六臺。

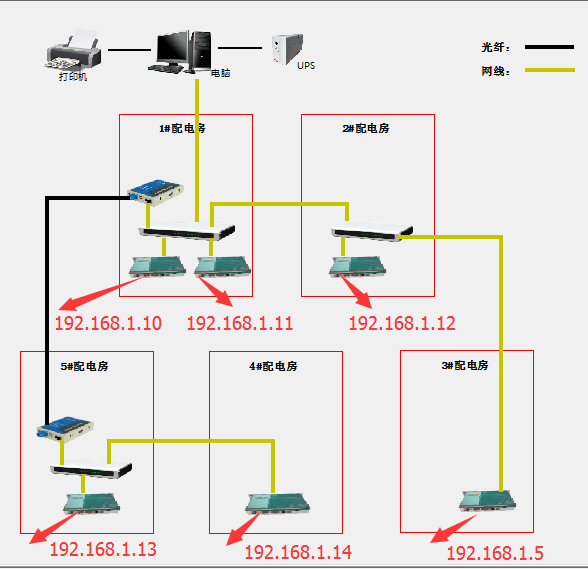

　　接線分布如下圖：

　　

　　四、界面運行監控

　　鼠標雙擊桌面圖  標，運行QTouch軟件，點擊“進入”即可進入運行界面，如下：

　　

　　高低壓數據采集

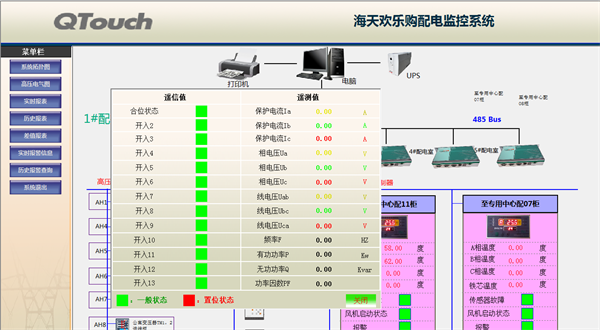

　　點擊“進入”如下，高壓綜保采集值：

　　

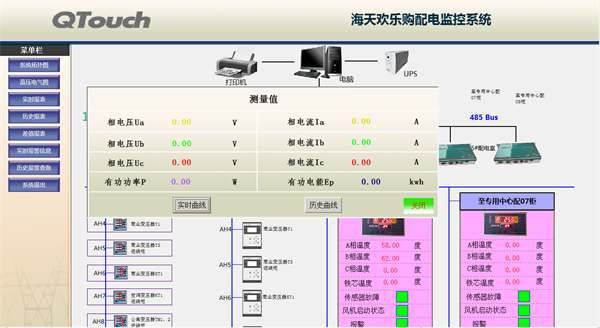

　　低壓電表采集值：

　　

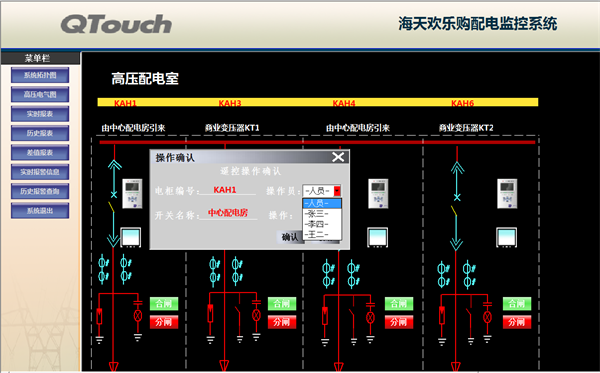

　　高壓配電室一次圖，可記錄高壓綜保的分合閘控制操作

　　

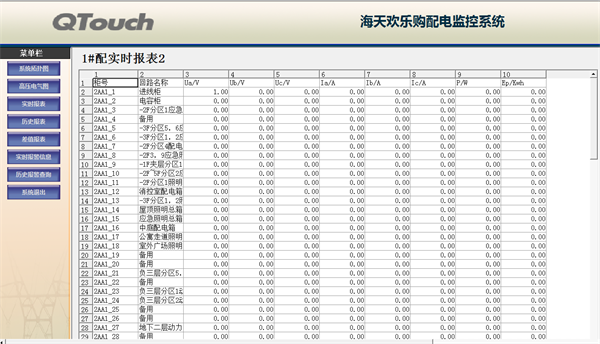

　　實時報表數據采集：

　　

　　歷史報警查詢：

　　

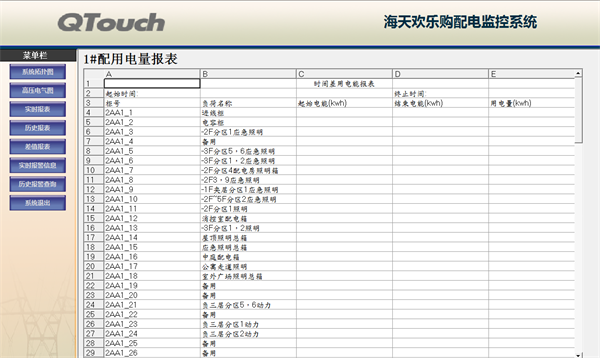

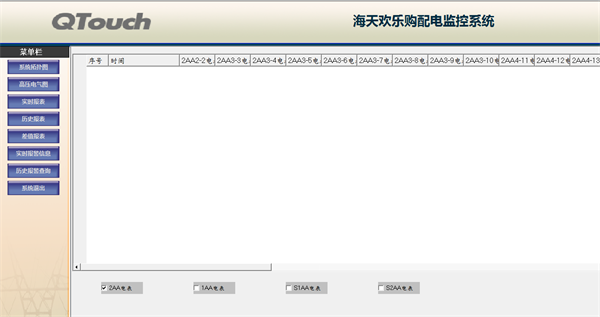

　　差值報表查詢：

　　

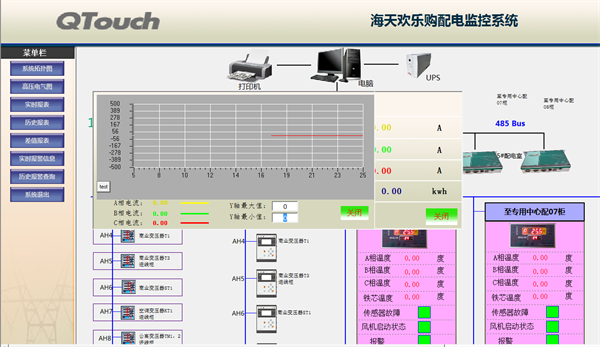

　　各回路實時電流曲線：

　　

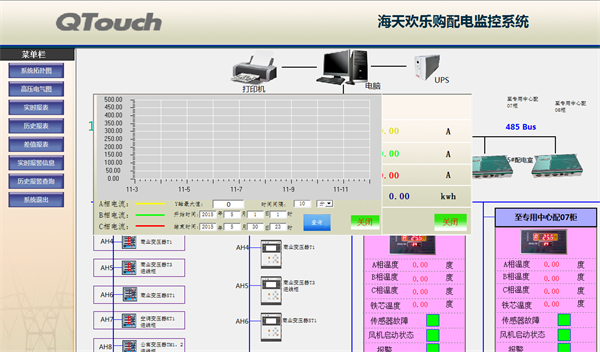

　　各回路歷史電流曲線：

　　

　　注：實時曲線和歷史曲線不能同時打開，必須關閉其中一個。

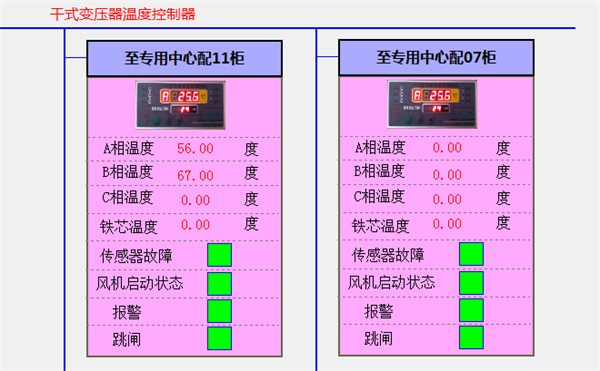

　　干變式變壓器數據采集：

　　

　　系統的完成，讓電力值班人員的抄表任務輕松了，節約了抄表時間，提高了抄表積極性。

　　五、 結束語

　　QTouch-Enersys型電力監控系統及電能管理系統具有實用性、安全性、系統的實時性、穩定性、可擴展性、易維護性。隨著計算機信息技術的普及，低壓配電智能化的要求也越來越高，變配電監控及低壓配電管理使得實現配電室的無人職守真正成為現實。該系統在海天歡樂購項目的應用，實現了在值班室遠程監控了5個配電室的各種通訊儀表，對采集的數據進行顯示，處理，并生成報表、曲線等，便于值班人員的分析與定時查詢所需要的數據。
