一、電線電纜的定義及分類

廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。

我國的電線電纜產品按其用途分成下列五大類：裸電線、繞組線、電力電纜、通信電纜和通信光纜、電氣裝備用電線電纜。

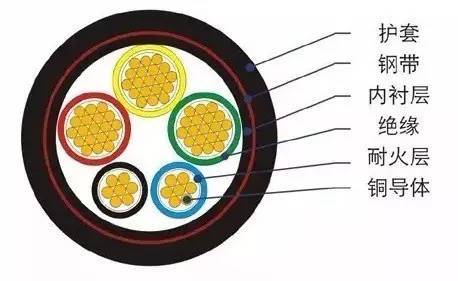

電線電纜的基本結構：

1. 導體：傳導電流的物體,電線電纜的規格都以導體的截面表示。

2. 絕緣：外層絕緣材料按其耐受電壓程度。

二、工作電流及計算

單相：I=P÷(U×cosΦ)

P- 功率(W)　U- 電壓(220V)　cosΦ- 功率因素(0.8)　I- 相線電流(A)

三相：I=P÷(U×1.732×cosΦ)

P- 功率(W)　U - 電壓(220V)　cosΦ- 功率因素(0.8)　I- 相線電流(A)

一般銅導線的安全截流量為5-8A/mm²，鋁導線的安全截流量為3-5A/mm²。

在單相220V線路中，每1kW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1kW功率的電流在2A左右。

也就是說在單相電路中，每1平方毫米的銅導線可以承受1kW功率荷載；三相平衡電路可以承受2-2.5kW的功率。

但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。

電纜允許的安全工作電流口訣：

十下五（十以下乘以五）；

百上二（百以上乘以二）；

二五三五四三界（二五乘以四,三五乘以三）；

七零九五兩倍半（七零和九五線都乘以二點五）；

穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）；

銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）；

裸線加一半（在原已算好的安全電流數基礎上再加一半）。

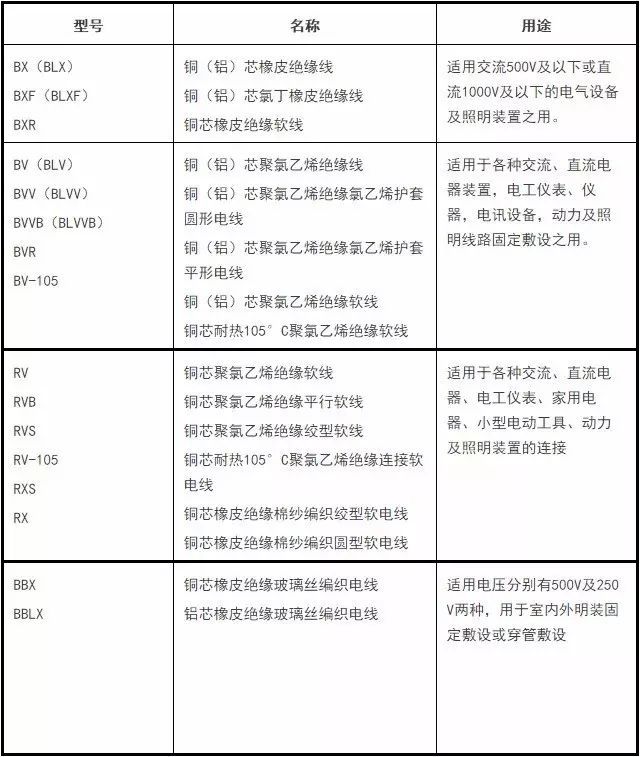

三、常用電(線)纜規格型號

B(B)- 第一個字母表示布線，第二個字母表示玻璃絲編制。

V(V)- 第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。

L(L)- 鋁，無L則表示銅

F(F)- 復合型

R- 軟線

S- 雙絞

X- 絕緣橡膠

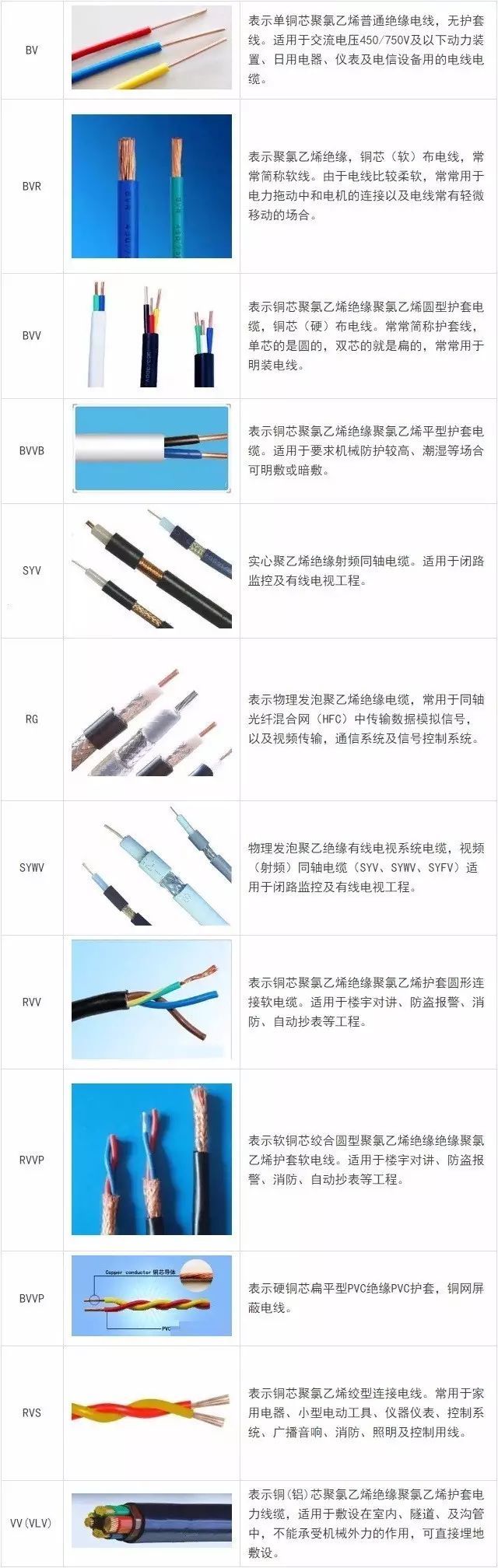

四、常用電(線)纜類型

五、線纜型號定義

BV4

單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

SYV 75-5-1(A、B、C）

S- 射頻　Y- 聚乙烯絕緣　V- 聚氯乙烯護套

A- 64編　B- 96編　C- 128編

75- 75歐姆　5- 線徑為5mm　1- 代表單芯

SYWV 75-5-1

S- 射頻　Y- 聚乙烯絕緣　W- 物理發泡　V- 聚氯乙烯護套

75- 75歐姆　5- 線徑為5mm　1- 代表單芯

RVVP2*32/0.2 RVV2*1.0 BVR

R- 軟線　VV- 雙層護套線　P屏蔽

2- 2芯多股線　32- 每芯有32根銅絲　0.2- 每根銅絲直徑為0.2mm

ZR-RVS2*24/0.12

ZR- 阻燃　R- 軟線　S- 雙絞線

2- 2芯多股線　24- 每芯有24根銅絲　0.12- 每根銅絲直徑為0.12mm

ZR-BVV 3×6.0

表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

NH-VV 3×70+2×35

表示3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜。

六、規格表示法的含義

規格采用芯數、標稱截面和電壓等級表示

單芯分支電纜規格表示法：同一回路電纜根數×(1×標稱截面) 0.6/1kV，

如：4×(1×185)+1×95 0.6/1kV

多芯絞合型分支電纜規格表示法：同一回路電纜根數×標稱截面 0.6/1kV，

如：4×185+1×95 0.6/1kV

多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T

如：4×25-T

七、其他常識

1、導線截面積計算公式(導線距離/壓降/電流關系)

銅線 S=IL÷(54.4×U)　　鋁線 S=IL÷(34×U)

I - 導線中通過的最大電流(A)；

L - 導線長度；

U - 允許的壓降(V)；

S - 導線的截面積(ｍｍ²)。

2、電線線纜基礎知識

①電線一扎長度：100米，正負誤差0.5米；

②電線型號：BV單股，BVR多股，BVV雙膠單股，BVVR雙膠多股；

③電線常用規格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等；

④BV/BVR區別：BV為單芯線，BVR為多股，BVR比BV貴10%左右；

⑤BVR比BV的好處：a水電施工方便.b在板彎時不易把線折斷；

⑥國標GB 4706.1-1992/1998規定的電線負載電流值（部分）；

⑦家庭電路設計，2000年前，電路設計一般是：進戶線4～6mm²，照明1.5mm²，插座2.5mm²，空調4mm²專線；2000年后，電路設計一般是：進戶線6～10mm²，照明2.5mm²，插座4mm²，空調6mm²專線；

⑧電線重量：1.5平方約重2.2公斤，2.5平方約重3.2公斤，4平方約重4.8公斤，6平方約重6.5公斤；

⑨電線2.5平方以下的多股線（1平方,1.5平方）包裝標識為BV(B)，單股則為BV；

⑩電線顏色有：紅色，黃色，藍色，綠色，黑色，黃綠色（地線）。
