昨天，一款新型“井蓋基站”刷爆了島國通信圈。

4月11日，日本運營商NTT DoCoMo發布千兆LTE計劃。

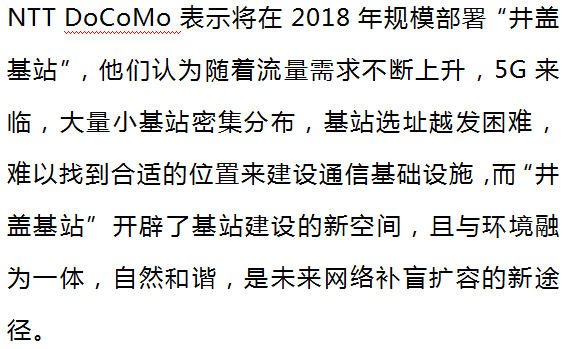

同時，高調推出一款新型“井蓋基站”，并宣稱其2018年基站部署將專注于“地面”。

設計原理

該“井蓋基站”主要由微站、天線和井蓋三部分組成，與之前愛立信和凱瑟琳合作推出的井蓋基站有所差別。

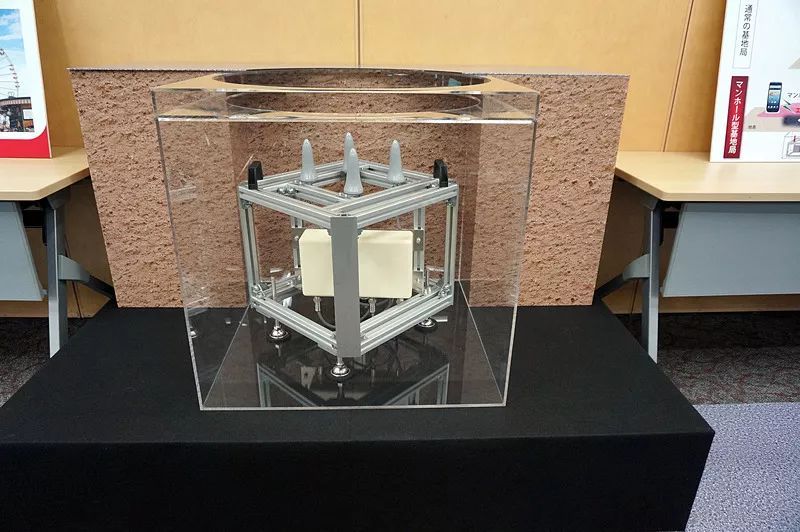

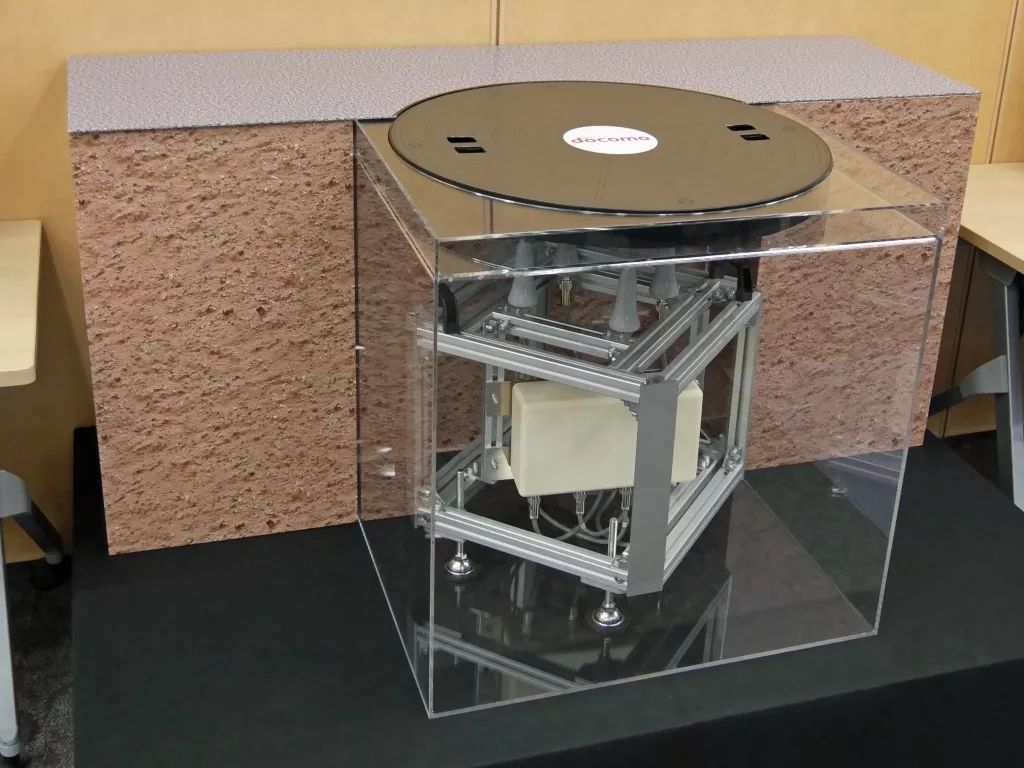

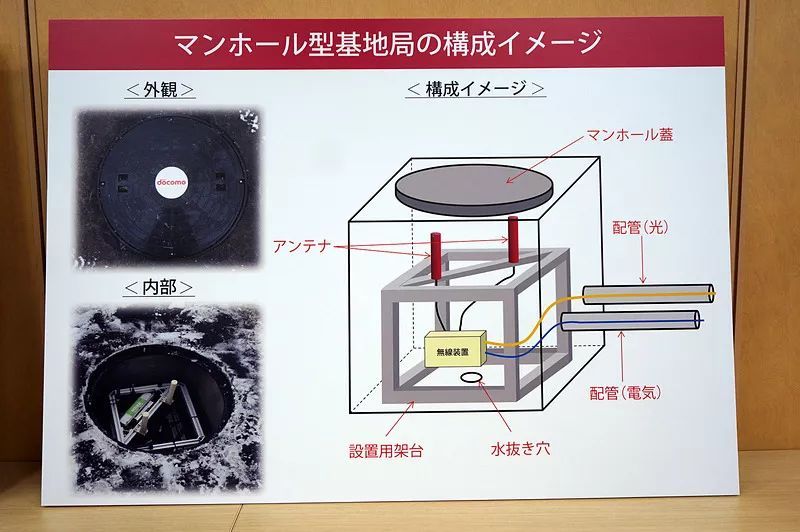

▲井蓋基站整體構架

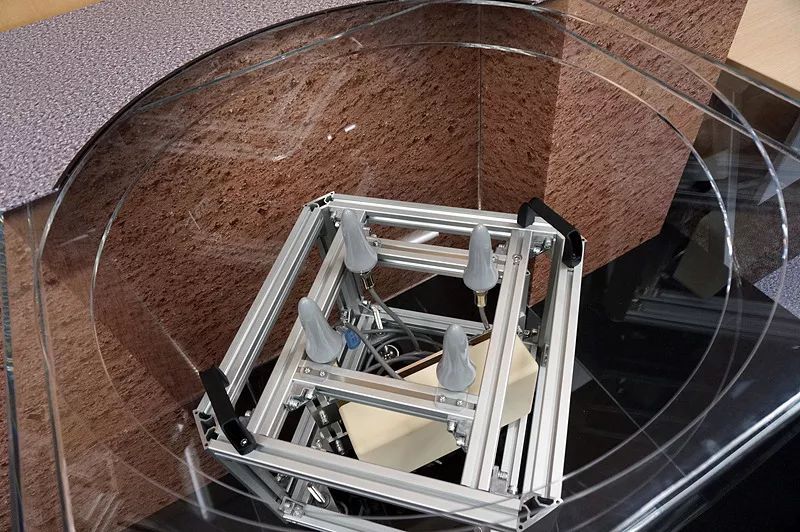

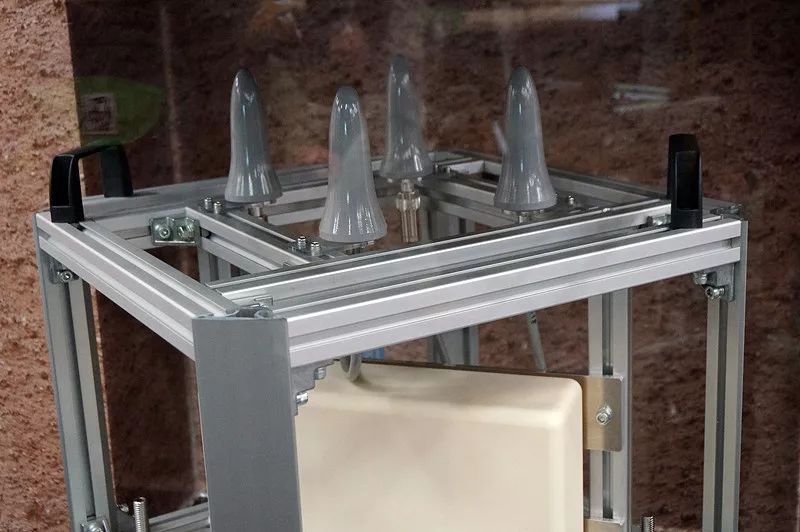

井蓋下方由微站和天線組成，微站上方部署2/4根小天線，支持2*2 MIMO技術，天線距地面深度約為5-10厘米，再加蓋一個特制的“井蓋”。

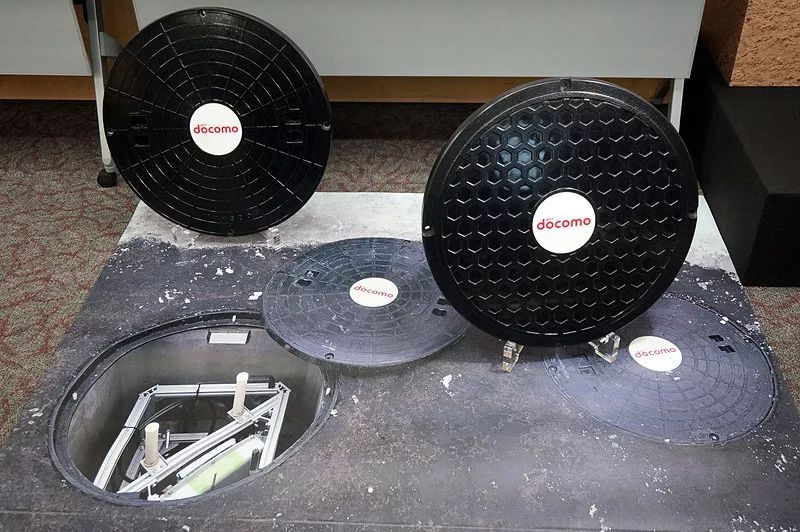

該“井蓋”與路面上的人孔井蓋不同，傳統人孔井蓋為金屬材質，嚴重影響無線信號傳播，而該“井蓋”采用FRP復合材料制成，具有質輕而硬、不導電、機械強度高和耐腐蝕等特點，能達到與傳統人孔井蓋相同的承重能力，關鍵是利于無線信號傳播。

還可以設計成瀝青狀或磚塊狀，與周邊環境融為一體。

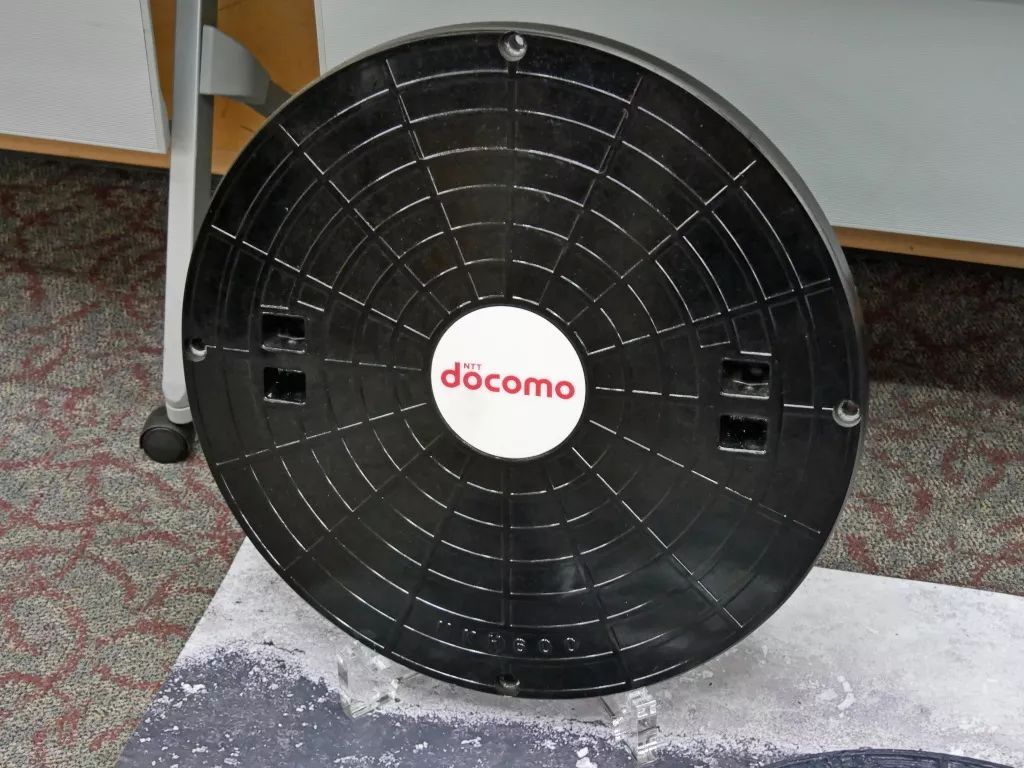

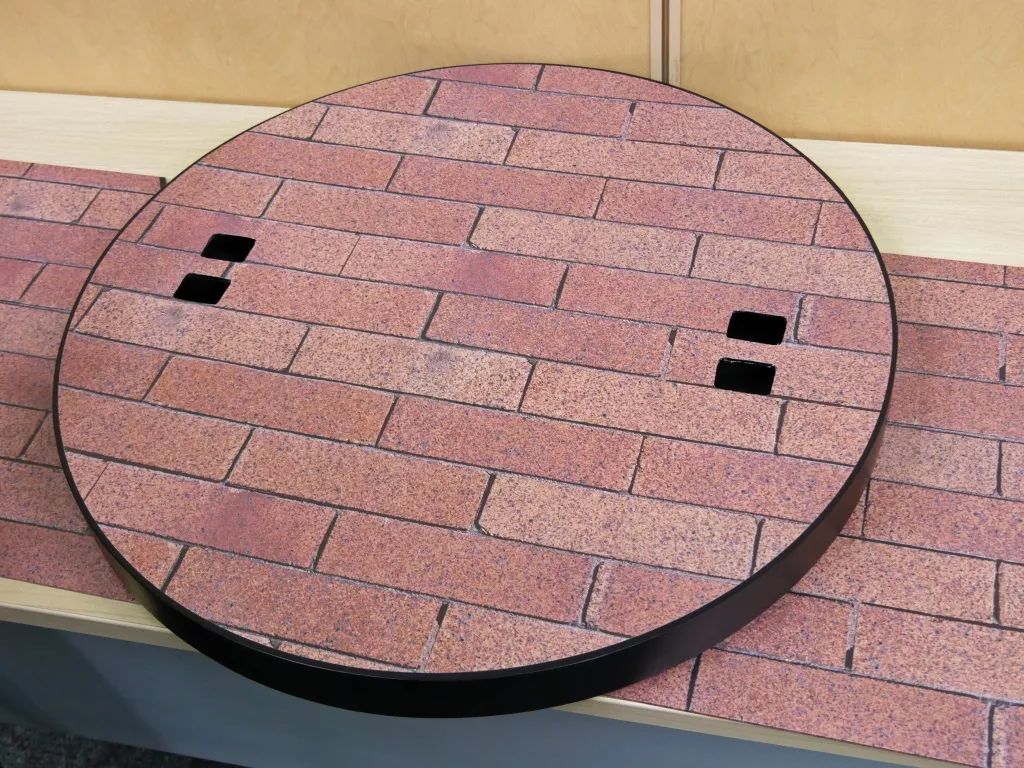

▲井蓋設計為“瀝青”或“磚”狀

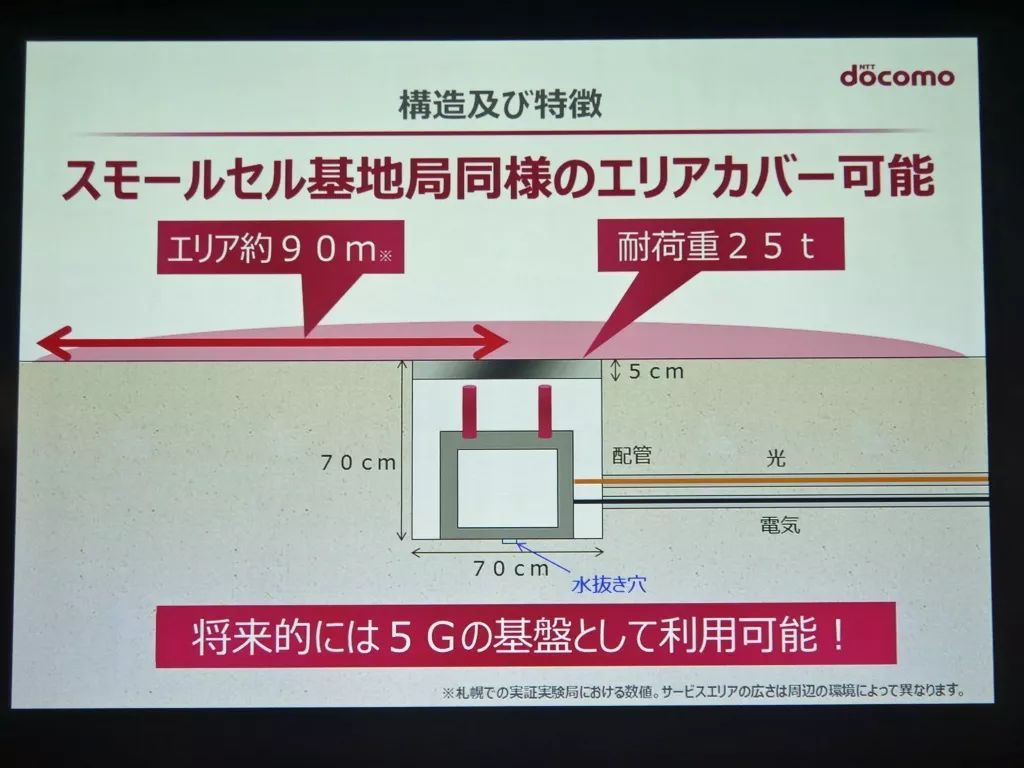

至于令人擔憂的防水問題，該“井蓋基站”底部設計了一個排水孔，以防止被雨水淹沒。

部署方式

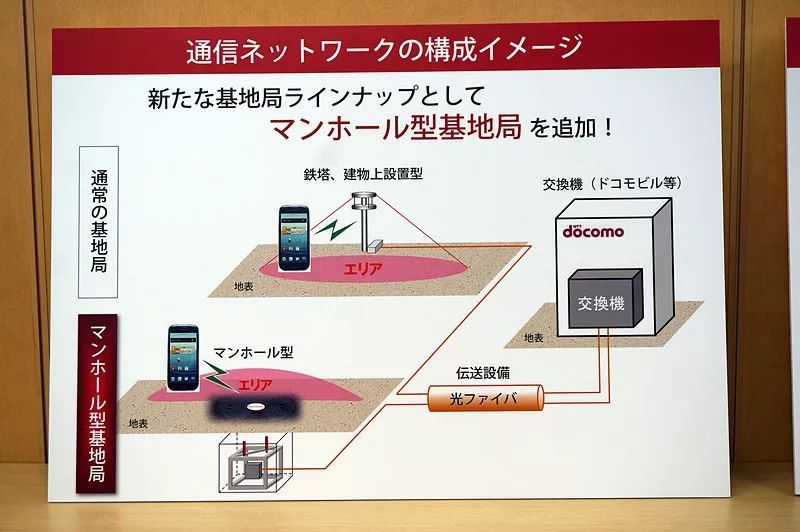

與Small Cell部署方式相同，電力線和光纖分開敷設，通過地下管道或挖埋管道連接“井蓋基站”和中心機房。

但是，該“井蓋基站”并不利舊道路上的人孔井蓋部署，這是為了避免道路上的井蓋上方行駛或停放的車輛阻擋無線信號傳播，它主要部署在密集市區、景區等地的人行道上，需專門掘地挖洞來安裝建設。

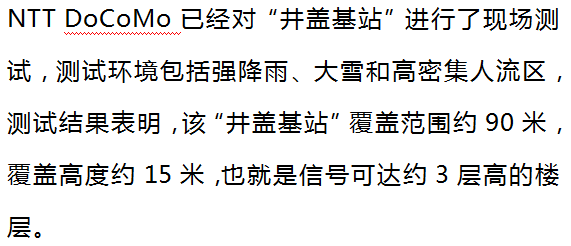

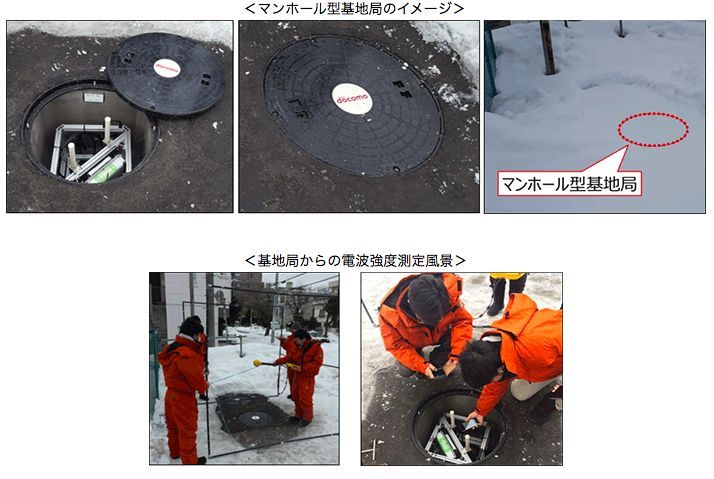

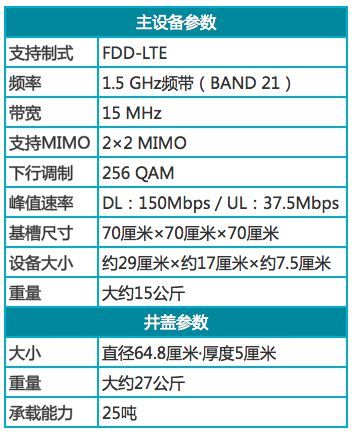

設備參數和無線性能

基站建設開啟“上天入地”模式，正在進行。
