傳輸網，是通信網絡的重要組成部分。沒有它，網絡的不同設備之間，就無法進行數據通信。

很多同學都希望了解和學習傳輸網，但是，對于初學者來說，最為痛苦的，就是那一堆讓人看了就暈乎的概念——

今天，打算死磕一把，專門介紹一下上面這些常見概念以及它們之間的關系，希望能幫助大家對傳輸網有一個初步的了解。

整體架構

傳輸網這個東東，有非常靈活的架構設計。在不同的應用場景下，組網架構也會有不同。而且，并不是只有電信運營商才有傳輸網，例如電力、石油、廣電等行業企業，也有自己專門的傳輸網。

下面這個，是一個典型的2G移動通信網絡的傳輸網架構：

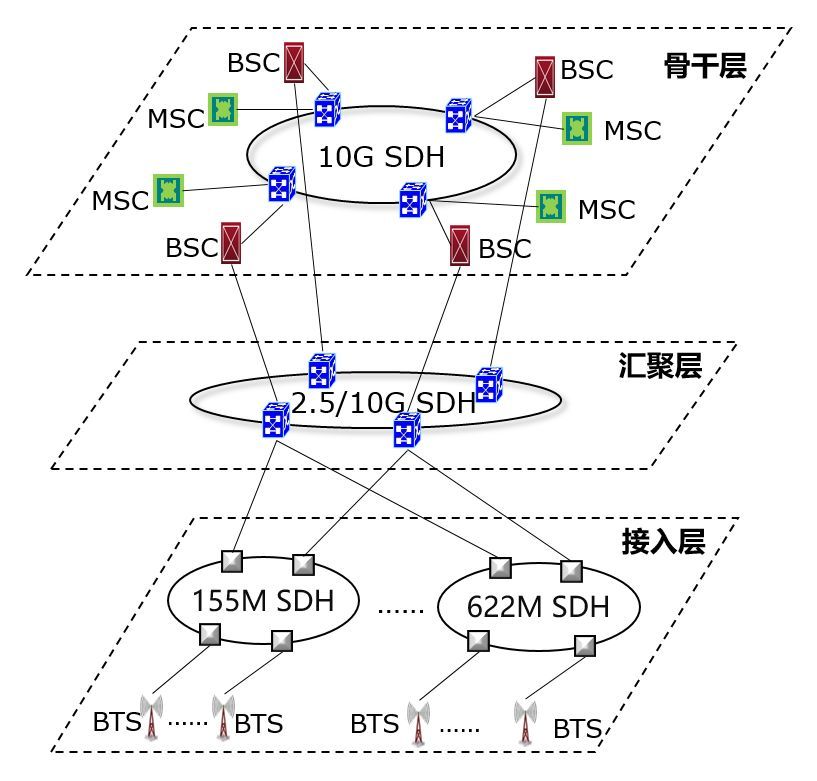

從圖中可以看出，傳輸網主要分為三層：接入層、匯聚層和骨干層?？疵志湍艽蟾胖浪鼈兊淖饔茫悍謩e是負責接入客戶側業務、負責業務匯聚和上傳、負責承載匯聚側和核心層之間的業務調度。

為什么每一層都是環形網絡？

主要是因為安全保護，環形網絡的情況下，可以承受單點連接故障。

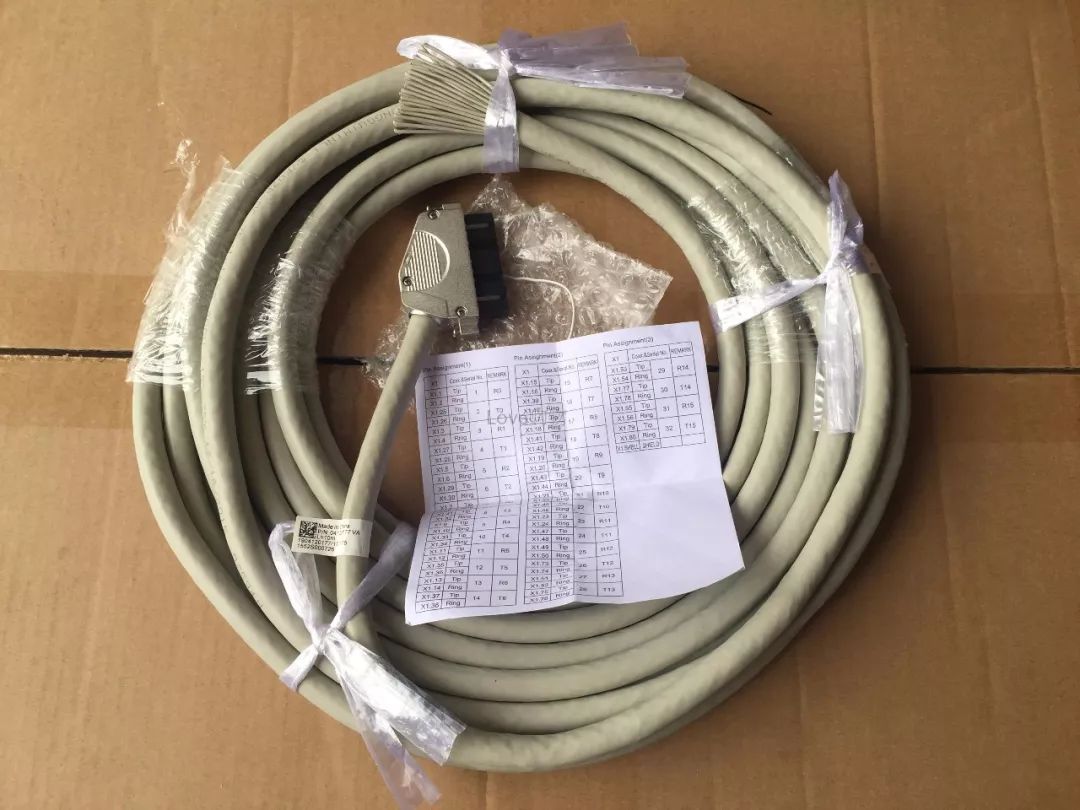

E1線，就是以前經常說的2M線（兩兆線）

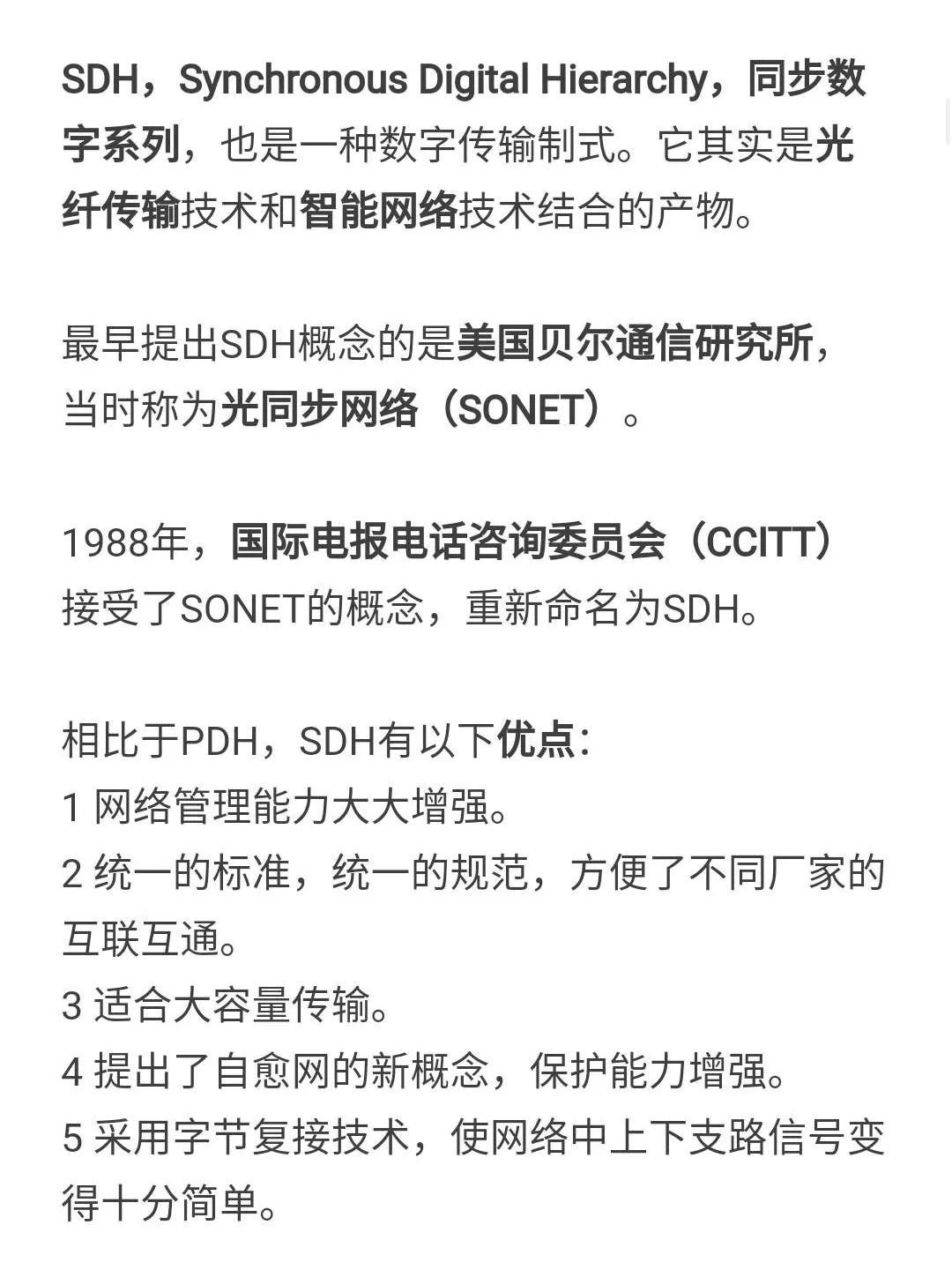

SDH（同步數字系列）

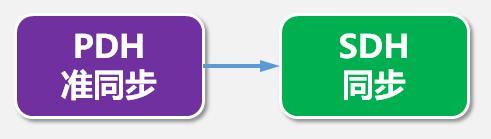

好了，既然前面說了“準同步”，接下來，就是“同步”了。

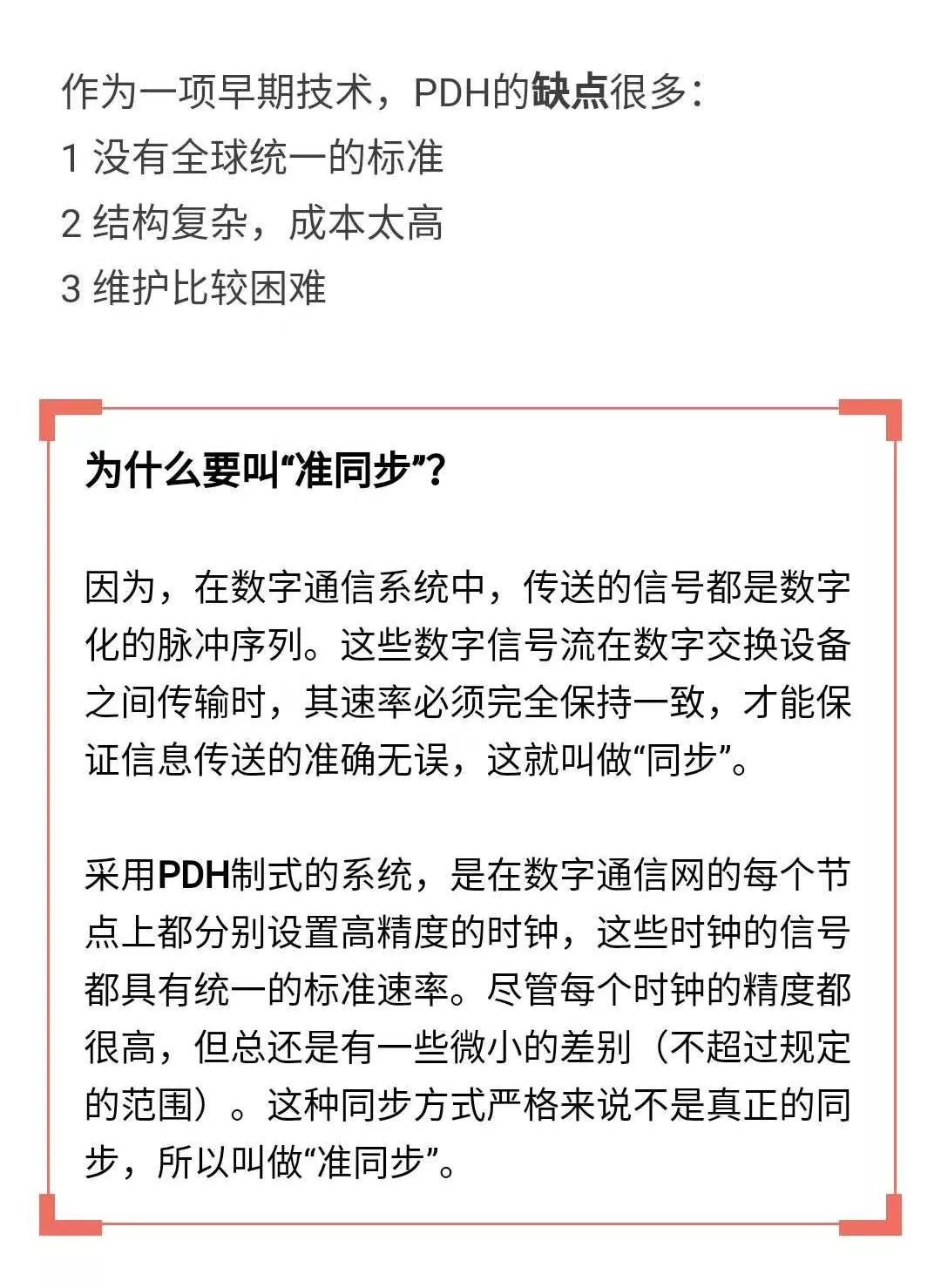

因為PDH無法適應現代電信發展的需要，所以，SDH誕生了。

由于SDH的眾多優點，受到了全球電信運營商的青睞，一度統治了傳輸網。

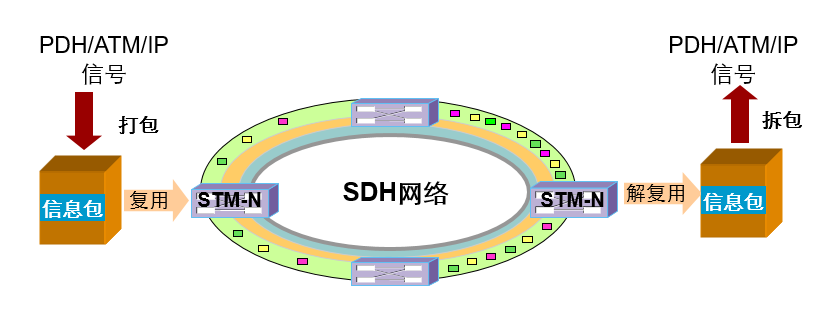

SDH工作方式

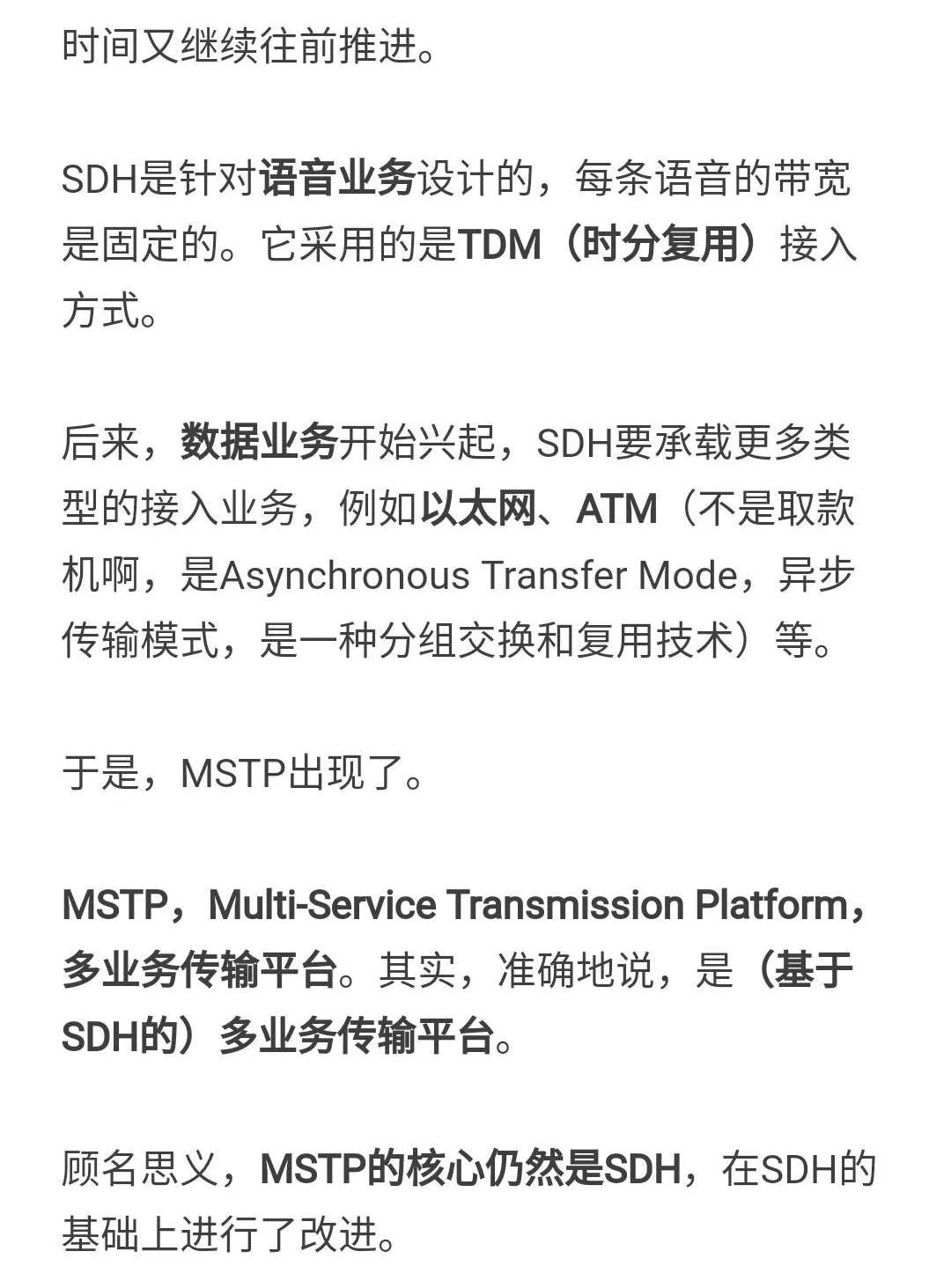

MSTP（多業務傳輸平臺）

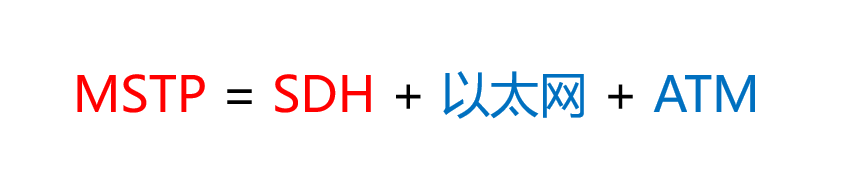

MSTP就是在SDH增加了以太網接口或ATM接口，實現IP化接口

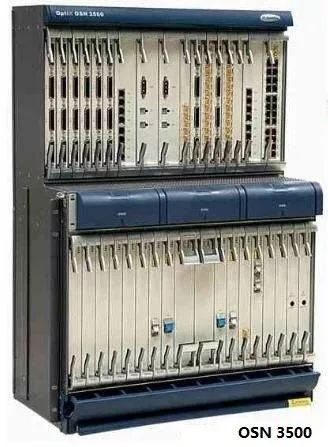

MSTP設備（可以看到以太網口等各種接口）

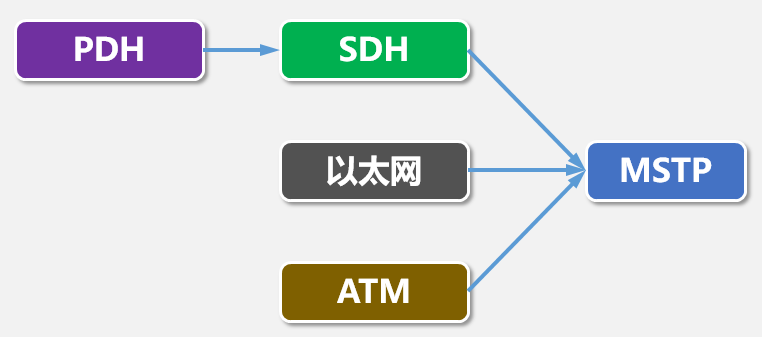

綜上所述，PDH、SDH和MSTP之間的關系就是下圖：

PTN（分組傳送網）

不管怎么說，MSTP和SDH都是以電路交換（TDM）為核心，無法更好地承載數據業務（IP）。

眾所周知，隨著通信的發展，電信業務從打電話為主，變成了上網為主，數據業務占比大幅提升。

所以，PTN出現了。

PTN，Packet Transport Network，分組傳送網。

從傳輸單元上看，PTN傳送的最小單元是IP報文，而SDH傳輸?shù)氖?span style="font-weight: 700; border: 0px; margin: 0px; padding: 0px;">時隙，最小單元是E1。PTN的報文大小有彈性，而SDH的電路帶寬是固定的。這就是PTN與SDH之間的最本質區別。

說到PTN，必須先解釋一下MPLS。

MPLS（多協議標簽轉換）

MPLS，Multi-Protocol Label Switching，多協議標簽交換。

Multi-Protocol（多協議）：支持多種三層協議（IP、IPv6、IPX、SNA等）。

Label Switching（標簽交換）：給報文打上標簽，以標簽交換替代IP轉發。

傳統IP網絡中，路由技術是不可管理、不可控制的。IP逐級轉發，每經過一個路由器都要進行路由查詢（可能多次查找），速度緩慢，這種轉發機制不適合大型網絡。

而MPLS是通過事先分配好的標簽，為報文建立一條標簽轉發通道（LSP），在通道經過的每一臺設備處，只需要進行快速的標簽交換即可（一次查找），從而節約了處理時間。

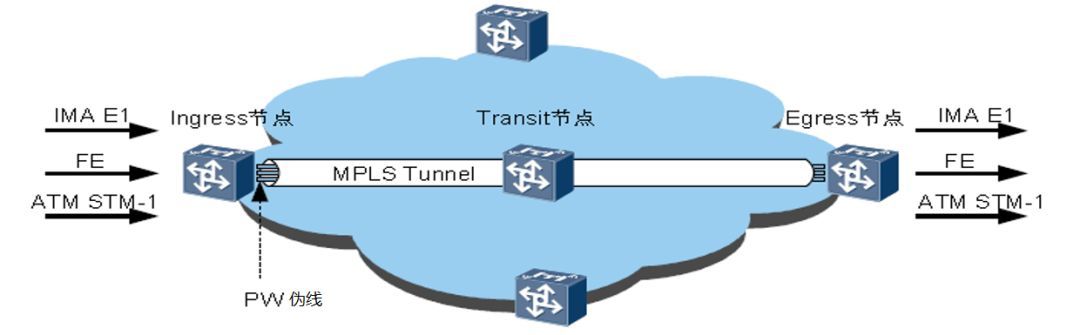

MPLS隧道（Tunnel）

簡單來說，MPLS處理速度更快，效率更高，更適合大容量網絡。

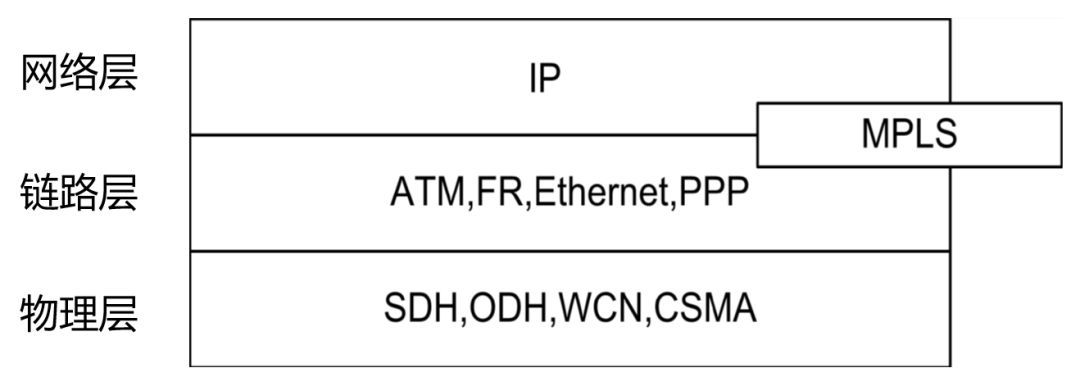

MPLS在協議棧中的位置

而T-MPLS，是經過改進的MPLS。

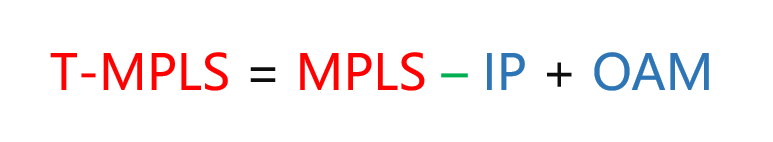

T-MPLS是MPLS的一個子集，只采用了MPLS有關數據傳輸層的技術，去掉了網絡層復雜的自動路由協議控制技術，同時增加了OAM（Operation Administration and Maintenance，也就是操作、管理和維護）。

T-MPLS和MPLS-TP

2005年5月，ITU-T推出了T-MPLS，并在市場上獲得成功。

2007年，出于利益之爭，IETF開始阻撓ITU-T通過T-MPLS。

2008年，ITU-T和IETF共同成立聯合工作組JWT，推出了MPLS-TP，定位于T-MPLS的演進。

ITU-T：國際電信聯盟電信標準分局

IETF：國際互聯網工程任務組

所以，采用了T-MPLS的PTN，就具備了速度快、效率高的基本特點。

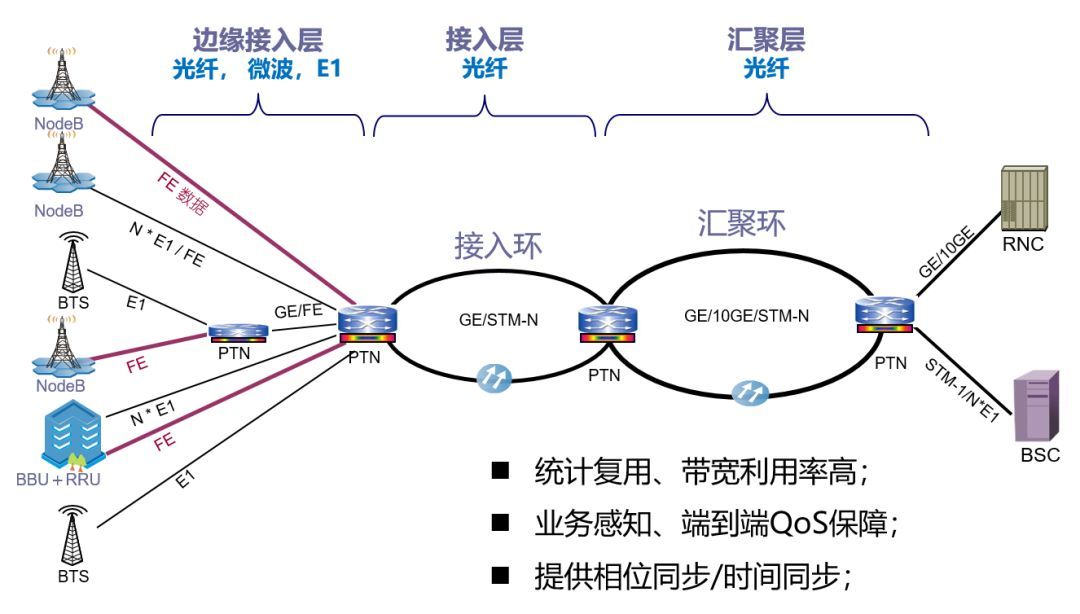

無線接入網中的PTN

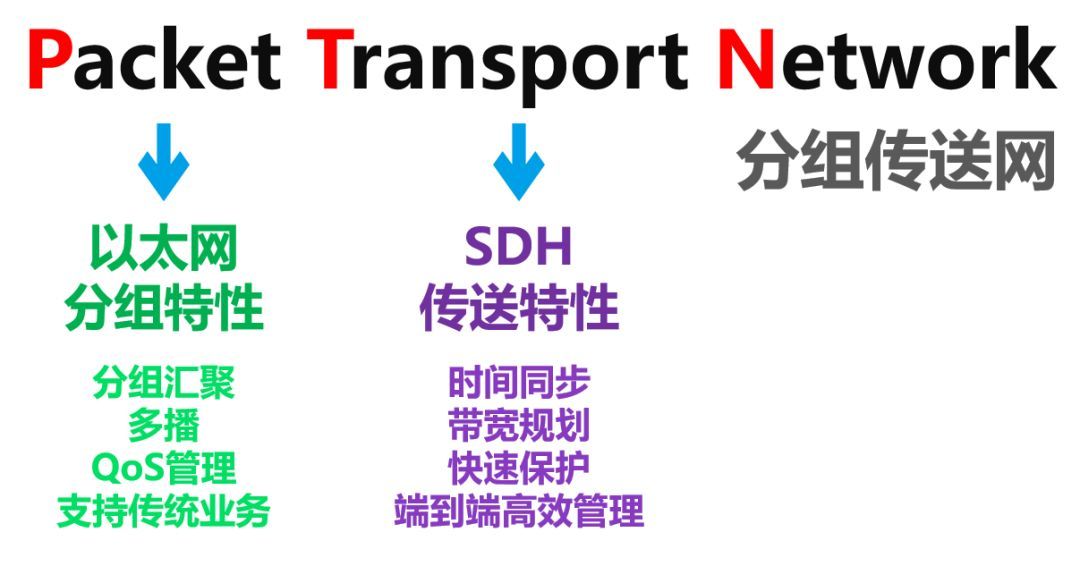

PTN，簡單來說，就是一個具備SDH特性的加強版的IP網絡，融合了兩者之間的優點。

說完PTN，我們要回頭說說“光”的那些事兒。

WDM（波分復用）

WDM，是Wavelength Division Multiplexing，波分復用。

簡單來說，WDM就是把不同波長的光信號復用到同一根光纖中進行傳輸。

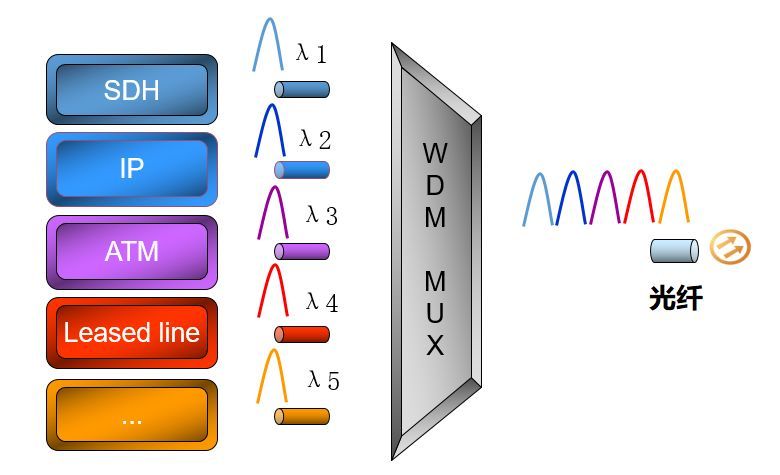

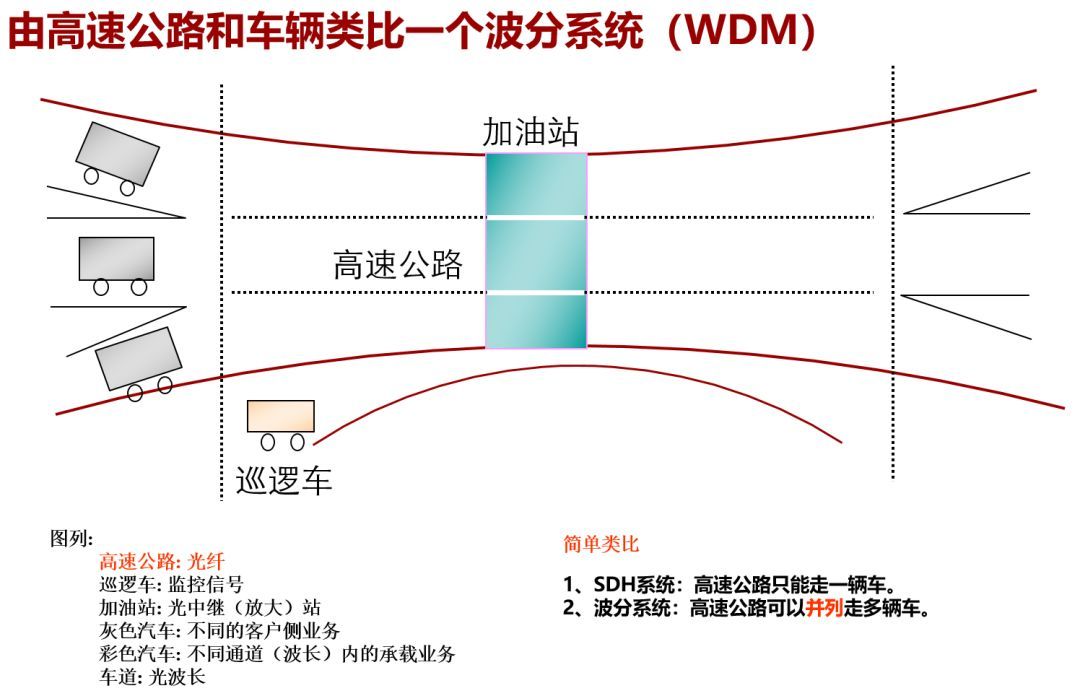

波分復用和頻分復用

其實，波分復用就是一種頻分復用。波長×頻率=光速（固定值），所以按波長分其實就是按頻率分。而光通信里面，人們習慣按波長命名。

我們經常所說的DWDM，就是密集型WDM，Dense Wavelength Division Multiplexing。DWDM是WDM的一種具體的表現形式。早期的WDM系統，波長間隔為幾十nm，后來，波長間隔發展到幾nm，就叫做DWDM。

• 稀疏波分復用（CWDM）：波長間隔大，一般為20nm
• 密集波分復用（DWDM）：波長間隔小，小于等于0.8nm

WDM的優點很明顯，就是容量大，而且它可以遠距離傳輸。

但WDM也有缺點，例如只能點對點連接，不能組成環，不能靈活調度，不能應對復雜的組網結構。

但是，SDH可以啊，SDH可以組成環，而且管理能力很強。

那么，干脆把SDH的特性引入WDM吧！

于是，就有了OTN。

OTN（光傳送網）

OTN，Optical Transport Network，光傳送網。

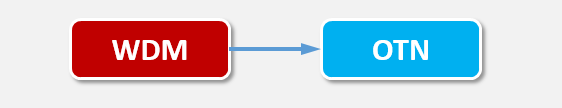

如前文所說，它就是基于WDM技術發展過來的。

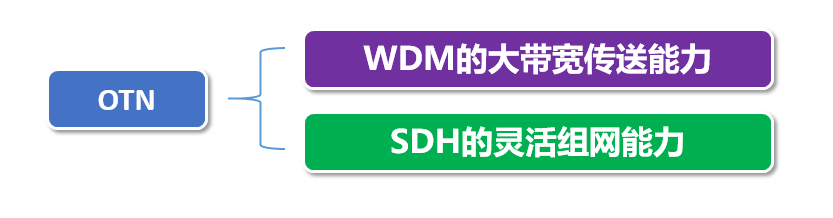

OTN在WDM基礎上，融合了SDH的一些優點，如豐富的OAM開銷、靈活的業務調度、完善的保護方式等。

OTN對業務的調度分為：

• 光層調度（可以理解為是WDM的范疇）
• 電層調度（可以理解為SDH的范疇）

OTN與PTN

雖然OTN和PTN之間只差一個詞，但是兩者是完全不同的技術。

PTN的傳送帶寬較OTN要小。一般PTN最大群路帶寬為10G。OTN單波10G，群路可達400G-1600G，最新的技術可達單波40G。

OTN是傳輸網的骨干。

PON（無源光網絡）

接下來，我們再來說個“胖”子，就是PON（念“胖”）。

PON，Passive Optical Network，無源光網絡。

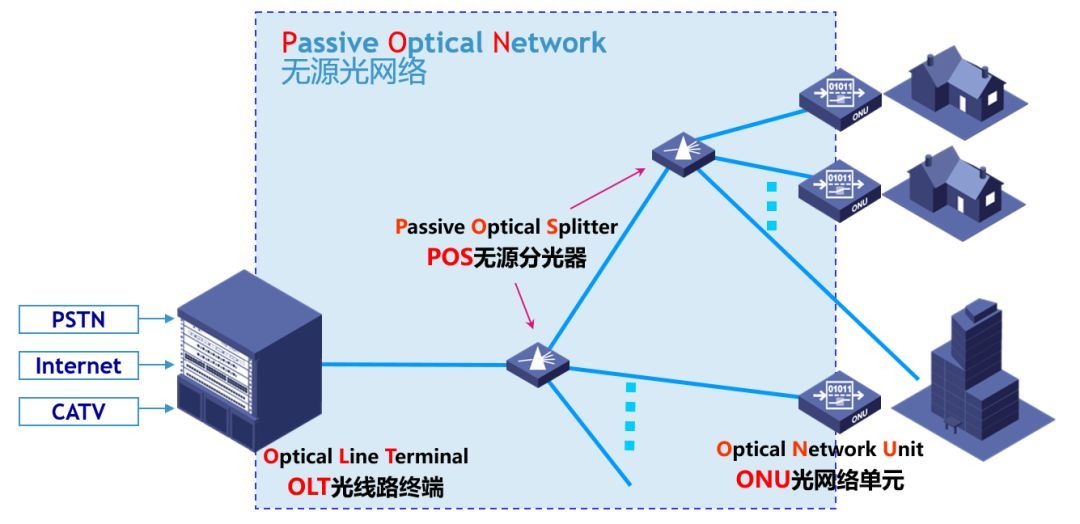

PON由以下部分組成：

• OLT（光線路終端）
• POS（無源分光器）
• ONU（光網絡單元）

因為OLT和ONU之間是無源的，所以叫“無源光網絡”。

什么是無源？

這個“源”，就是指電源、能量源、功率源。

說白了，沒有此類“源”的電子設備，就叫無源設備。再簡單一點，無源網絡下，你給什么就是什么，沒有能量源去進行放大或轉換。

PON采用的是WDM技術，實現單纖雙向傳輸，上行波長1310nm，下行波長1490nm。

PON，具有高帶寬，高效率，大覆蓋范圍，用戶接口豐富等眾多優點，被視為實現接入網業務寬帶化、綜合化改造的理想技術。

按承載的內容，PON主要分為以下幾種：

• 基于ATM的無源光網絡（APON）
• 基于Ethernet(以太網)的以太無源光網絡（EPON）
• 基于GFP(通用成幀規程)的吉比特無源光網絡（GPON）

補充說一下，與PON對應的，是AON，Active Optical Network，有源光網絡。

IPRAN（無線接入網IP化）

我們再來說說現在很火的IPRAN。

這些年以來，無線接入網（RAN）一直在向全IP化發展，因此，傳統的SDH傳輸網無法滿足要求，我們需要基于IP的傳送網。而基于IP的傳送網，就分為IPRAN和PTNRAN。

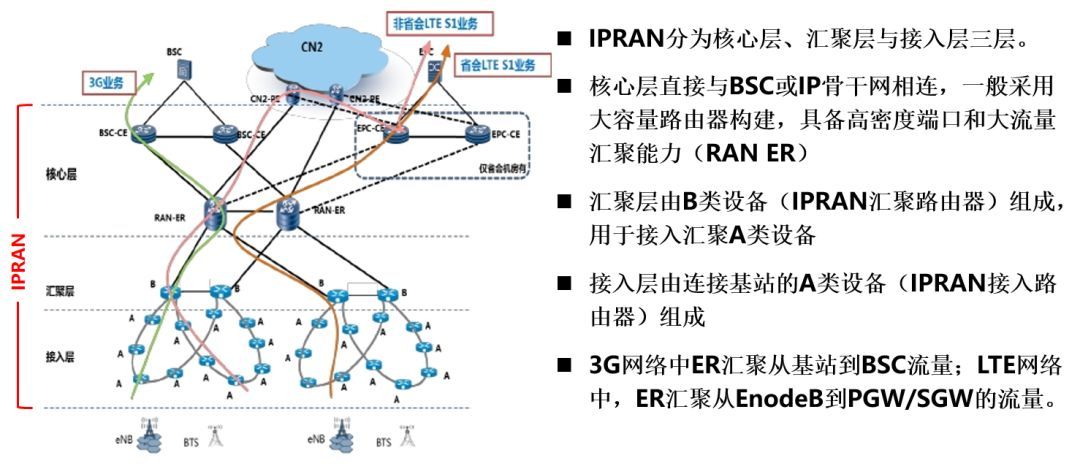

IPRAN示例

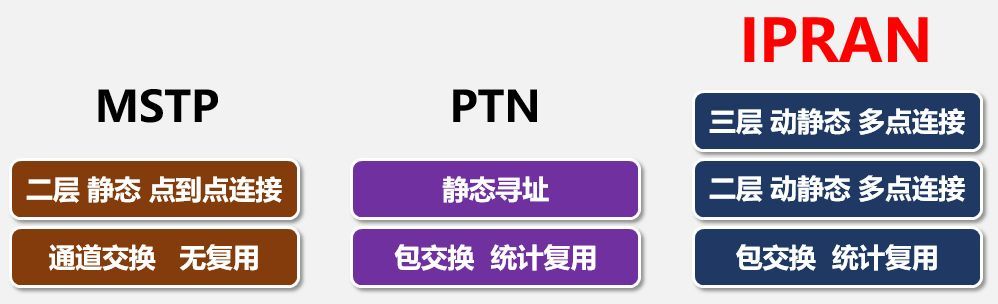

我們通過和傳統RAN（基于MSTP）進行對比，來看看IPRAN有什么優點。

• MSTP是在SDH基礎上為滿足數據需求而開發的，本質上還是傳輸?shù)臇|西。IPRAN是在路由器基礎上為滿足基站接入的需求而開發的，本質上就是路由器，可以滿足綜合業務接入。
• MSTP繼承SDH的特點，剛性帶寬，所有業務不管是否使用，始終占用固定帶寬。IPRAN是路由器的特點，共享帶寬，業務間可共享帶寬。共享帶寬成本更低。
• MSTP主要工作在二層，IPRAN主要工作在三層，可以通過業務仿真來接入二層業務。
• MSTP比較死板，所有業務流向需手工指定。IPRAN非常靈活，業務流向只要有路由就可以通過。

IPRAN的命名

IP RAN，簡單的說，是指IP化的移動回傳網。國外的叫法其實更為準確：IP Mobile Backhual（IP 移動 回傳）。

當初，業界提出了幾種取代傳統MSTP的承載方式，思科提出了IP/MPLS方式，并命名為IP RAN。這是具有排他性的，由于思科在數據通信行業的強勢地位，它的這種命名方法自然而然地引起了業界術語的混淆，以至于目前普遍將IP/MPLS-IP RAN承載方式稱為IP RAN。

ASON（自動交換光網絡）

最后一個要介紹的，就是ASON。

ASON，Automatically Switched Optical Network，自動交換光網絡。

ASON的概念是ITU在2000年3月提出的，基本設想是在光傳送網中引入控制平面，以實現網絡資源的按需分配從而實現光網絡的智能化。

簡單地說，就是使未來的光傳送網能為任何地點和任何用戶提供連接，是一個“聰明”的光網絡。

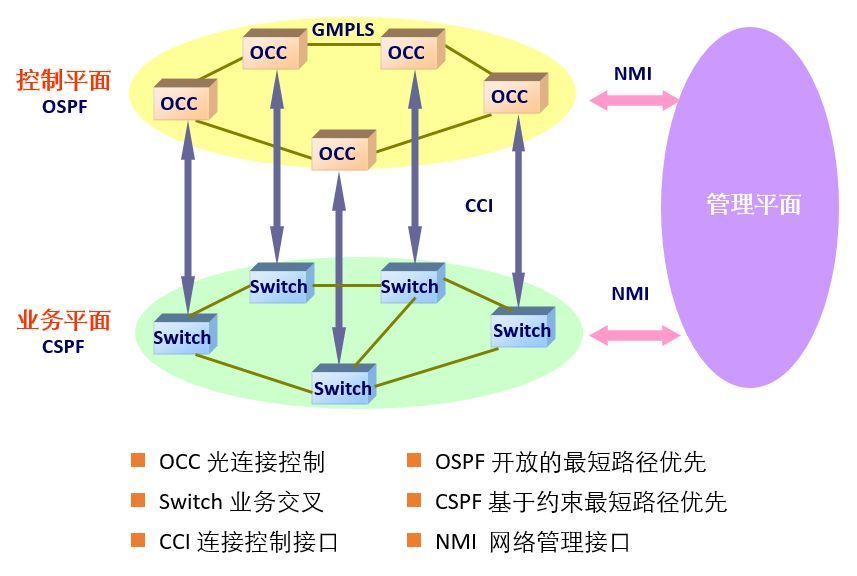

ASON體系架構

現有的光傳送網無法滿足通信運營商對經濟性和高效性的要求，而ASON具備傳統的SDH網絡所無法比擬的保護和恢復機制，適應網絡發展的需要。

所以，ASON代表的智能光網絡必將成為新一代交換網的主流方向。

好啦！終于介紹完了。。。

不知道大家有沒有看暈？好吧，其實小棗君自己也有點暈了。。。

作為通信網的大動脈，傳輸網確實是重中之重，地位非常重要。

正因為如此，運營商和設備商對它的穩定、效率、容量等方面都有很高的要求，所以，不斷對它進行技術更新迭代，不斷有新的產品和概念出現。
