電力地下管線信息化管理方案

2017-02-11 09:51:13 供用電雜志作者:閆松　點擊量：評論 (0)

文章對電力地下管線從數據采集到信息化管理提出整體解決方案。該方案以地理信息、移動GIS、物聯網、三維GIS、信息通信為技術支撐，以移動終端采集工具、基礎數據管理系統及管線三維管理平臺為管理手段，輔助電力

2、移動終端采集

移動終端采集是指在進行電力地下管線數據采集過程中，通過移動終端對電纜、電纜通道、電纜井等地下管線設備設施進行數據采集。

2.1數據采集內容

電力地下管線采集在不停電的前提下，通過物探技術、測繪技術和電磁感應技術，采用安全的作業方式，對地下的每一條電纜進行探測，一般要求按變電所為單位，對電纜路徑、中間接頭、附屬設備進行精確定位，對變電站、桿塔、直埋電纜拐點、非開挖拖拉管電纜出入口等關鍵信息或設備點進行精確定位，完成現場數據采集;同時對作業現場進行影像拍攝，并整體實現井上井下三維實景照片。

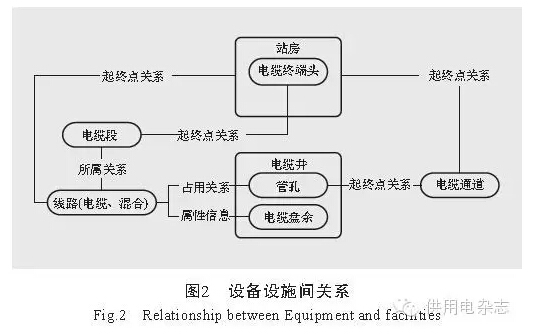

為滿足采集工作需要，對采集任務進行抽象，明確具體采集設備設施，包括：電纜、電纜井、電纜通道、電纜終端頭、中間接頭、電纜盤余、電纜終端站、電纜拐點、桿塔、變電站，各類設備設施間關系見圖2。

2.2移動終端采集模式

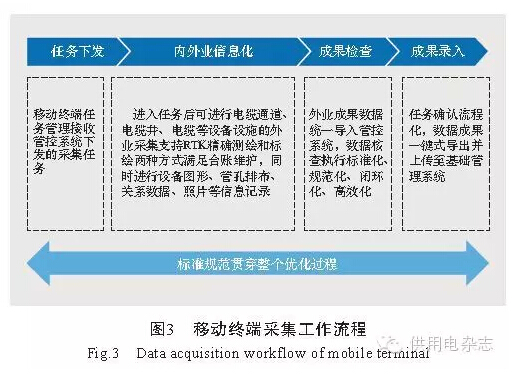

通過移動終端進行數據采集，建立任務機制，明確采集任務工作任務分配、實現采集成果檢查、達到內外業一體化，既有效提升工作效率、又保障了數據質量，其采集工作流程見圖3，移動終端界面見圖4。通過移動終端進行數據采集時，以下發的工作任務為采集工作入口，各類數據的采集方式見表1。
