一、概述

常規模式冷、熱、電的供應由大型電廠通過燃煤實現，目前我國發電量的供電標煤消耗為326g/kWh，供電效率39%。電能通過高壓線路遠距離輸送至各用能建筑，建筑內夏季冷需求通過電制冷機制冷，冬天通過鍋爐采暖。遠距離電力輸送浪費嚴重電能損失超過總發電量的6%，極大影響電廠總的發電效率。熱電冷三聯產系統可以實現現有冷、熱、電供應模式的改變，其綜合能效可達到甚至超過75%。該技術在不同應用領域其配置有所不同，配置方案主要取決于當?shù)氐哪茉葱枨蠼Y(jié)構，而主要設備無論那種模式都包括原動、制冷及供熱等裝置。目前應用該技術可實現節能量9萬tce/a，CO2減排約24萬t/a。

二、技術內容

1.技術原理

用能建筑就近建設能源站，采用一次能源天燃氣作為主要能源發電，發電機產生的尾氣用來制冷與采暖，能源梯級利用，能源利用率可高達85%。同時直接在需能單位就近建設，避免輸送浪費。

2.關鍵技術

(1)溴化鋰吸收式余熱設備：遠大自主研發可應用于冷熱電聯供系統的余熱設備，利用發電機尾氣或余熱，進行制冷或制熱或提供衛生熱水，一機三用，共計擁有50余項吸收式技術專利，穩定可靠。

(2)多能源組合模式：遠大針對冷熱電聯供系統的特點，開發出了熱水制冷機組、蒸汽制冷機組、煙氣制冷制熱機組、混合能源型制冷制熱機組，與各類發電機組無縫對接。

(3)精確冷熱電配比：遠大通過多年項目經驗，總結出冷熱電設計項目規范，自主開發了冷熱電配比軟件，針對不同用戶采用軟件精確分析冷、熱、電需求，并根據需求設計最節能環保的冷熱電系統。遠大設計的冷熱電系統已經在多個項目上得到驗證。

(4)冷熱電自動控制系統：遠大通過多個項目的運營管理經驗，自主研發，開發了冷熱電自動化控制系統與能耗監測系統，實現對各個設備自動控制，實時監測設備能耗，繪出能流圖，通過軟件分析能耗情況，自動調整運行策略，保障經濟運行。

3.工藝流程

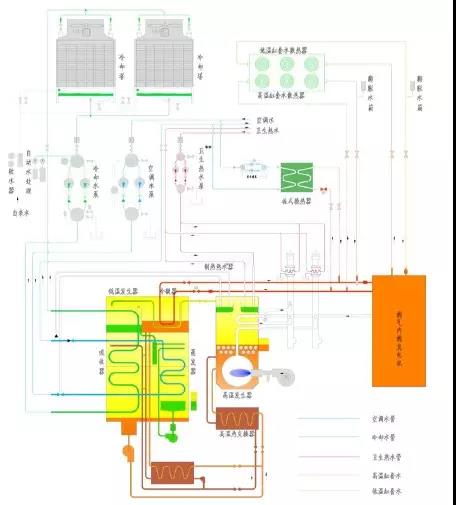

工藝流程見圖1所示。

圖1 工藝流程圖

三、主要技術指標

年平均標煤節能量：12.86kg/m2;

年平均CO2減排量：37.7kg/m2;

年綜合能源利用率：70%以上。

傳統用能的能耗及碳排放現在，根據國家統計數據：每kWh發電量的供電標煤消耗325g，供電效率38%。

制冷：電制冷機的能耗，根據運行COP值折算成每kWh冷量消耗的相應電量，并換算成對應的標煤消耗，社會平均電制冷機運行COP為4.5。鍋爐的能耗：根據全國平均水平的燃氣鍋爐效率，社會平均鍋爐效率為85%。

四、技術鑒定、獲獎情況及應用現狀

該技術于2013年被評為北京市高新技術成果轉化項目，并獲得多項專利。該技術在美國、歐洲、日本等許多國家被廣泛的推廣應用。而在我國從上個世紀開始探索并應用，目前在北京、上海、江蘇等地應用較為普遍。

五、典型應用案例

典型案例1

案例應用單位：航天五院1期

技術提供單位：遠大能源利用管理有限公司

建設規模：航天五院總面積70余萬平米，1期面積17.6萬平米，機房配置2臺1160kW發電機組，1臺800萬大卡余熱機組，1臺800萬大卡燃氣機組，1臺500萬大卡燃氣機組，為整個園區供冷，供熱以及部分電力。建設條件：有較為穩定的冷熱負荷及電負荷;有穩定可靠的天燃氣供應;有相應的場地可供建設。主要技改內容：突破傳統建筑供能模式，直接在建筑附近建設能源站;主要輸入能源只有天燃氣，發電自發自用;利用發電機尾氣余熱制冷采暖利用天燃氣對余熱制冷進行補充，保障系統的穩定性。主要設備：發電機、余熱制冷機組、天燃氣制冷機組、水泵若干、散熱設備若干。節能技改投資額對比傳統模式，增加投資1516萬元。建設期1年，年節能量1302噸標煤/年，節能經濟效益130萬/年，投資回收期11年。

典型案例2

案例應用單位：黃花機場

技術提供單位：遠大能源利用管理有限公司

建設規模：黃花機場總面積15.4萬平方米，機房配置2臺1163發電機，1臺余熱機組。建設條件：有較為穩定的冷熱負荷及電負荷;有穩定可靠的天燃氣供應;有相應的場地可供建設。主要技改內容：突破傳統建筑供能模式，直接在建筑附近建設能源站;主要輸入能源只有天燃氣，發電自發自用;利用發電機尾氣余熱制冷采暖;利用天燃氣對余熱制冷進行補充，保障系統的穩定性。主要設備：發電機、余熱制冷機組、天燃氣制冷機組、水泵若干、散熱設備若干。節能技改投資額8200萬元。建設期1年，年節能量3300噸標煤/年，節能經濟效益1020萬/年，投資回收期10.5年。

六、推廣前景及節能減排潛力

分布式能源作為一種新型的能源利用方式，與傳統電力系統相比具有節省投資、降低損耗、提高系統可靠性、能源種類多樣化、減少污染等諸多優點，在美國、歐洲、日本等許多國家被廣泛的推廣應用。我國從上個世紀開始探索并應用分布式能源，經過多年的經驗積累，分布式能源在我國有了很大的發展。預計未來五年，該技術在行業內的推廣比例可達到10%，，總投入15億元，節能能力90萬tce/a，減排能力238萬tCO2/a。
