宏電H7000 DTU在電力遠程抄表中的應用
在智能電網系統中,有一個很重要的部分是遠程抄表。早期的電力抄表是人工直接到用戶現場讀取電表的讀數。在對供電要求不斷提高的今天,這種方式的成本高、實時性差。為此,需要有一種高效、實時的方式來實現遠程自動讀取電表數據。GPRS/CDMA1x網絡具有移動性好、覆蓋性廣、通訊成本低的特點,是一種理想的遠程抄表解決方案。

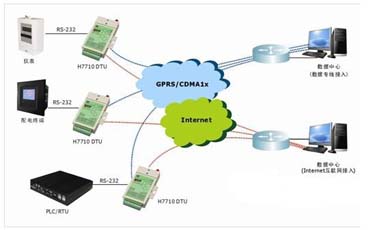

應用拓撲圖:

現代的樓宇建設已經將很多電表集中放置在一起,這些電表都內置單片機,可以通過單片機讀取實際的用電數據,并且可以通過RS-485的通訊方式來與外部通訊。利用宏電DTU的RS-485通訊能力,將其與電表并聯起來,并通過DTU來實現與移動網絡、抄表數據服務中心的連接,這樣,抄表數據服務中心就可以直接訪問到每一個電表,實現了遠程抄表系統。
系統主要功能特點:
遠程抄表系統由三個部分組成:電表終端、DTU、抄表服務中心。
1) 電表終端:主要完成用戶用電量的記錄,以及應答外部的讀數指令。
2) DTU:建立數據通訊鏈路,并在電表與抄表數據服務中心進行數據轉發。
3)抄表服務中心:通過與DTU的通訊,讀取電表的數值。
運作方式:
一直在線模式:適合抄表頻率高的場合,DTU通電后自動連接移動網絡與抄表數據服務中心,并保持電表與抄表數據服務中心的鏈路,任何時候都可以進行抄表;
觸發上線模式:適用于抄表頻率低的場合,可以節省傳輸費用開銷。實際中,當電表有數據上傳時、或抄表數據服務中心通過短信要求抄表時,DTU開始連接移動網絡與抄表數據服務中心,完成兩者之間的數據傳輸,當傳輸完成后,又自動恢復待機狀態;
典型應用:
遠程抄表方案解決了布點分散難以管理的問題,是DTU的一種成熟應用方案之一,可以廣泛應用于電力抄表、自來水抄表、天然氣抄表、輸送管道抄表等等。
