高大上的微電網是啥?有幾種類型?

2017-09-22 16:49:23 中國能源網  點擊量: 評論 (0)
一、微電網的構成微電網(Micro-Grid,MG)是由分布式發電(DistributedGeneration,DG)、負荷、儲能裝置及控制裝置構成的一個單一可控的獨立發電系統。1 分布式發電(DG):DG可以是以新能源為主的多種能源形式
一、微電網的構成

微電網(Micro-Grid,MG)是由分布式發電(DistributedGeneration,DG)、負荷、儲能裝置及控制裝置構成的一個單一可控的獨立發電系統。

1.分布式發電(DG):DG可以是以新能源為主的多種能源形式,如光伏發電、風力發電、水力發電、燃料電池、電動汽車電池等;可以是柴油機發電;也可以是熱、冷、電聯產形式存在,就地向用戶提供熱能,提高DG利用效率和靈活性。

2.負荷:負荷包括各種一般負荷和重要負荷。

3.儲能裝置:儲能裝置可采用各種儲能方式,包括物理儲能、化學儲能、電池儲能等,用于新能源發電的能量存儲、負荷的削峰填谷等。

4.控制裝置:由控制裝置構成控制系統,實現分布式發電控制、儲能控制、并離網切換控制、微電網實時控制、微電網能量管理等。

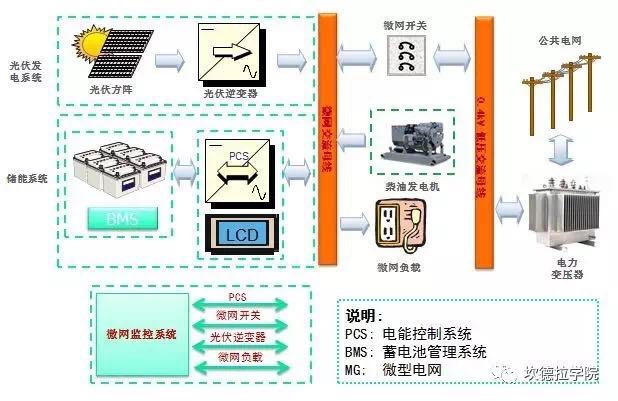

下圖是以光伏系統和柴油機為主的分布式能源微電網的結構和組成:


二、微電網的運行模式

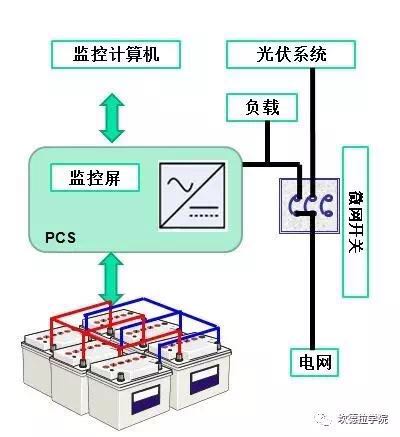

1、并網運行

并網運行就是微電網與公用大電網相連,微網斷路器閉合,與主網配電系統進行電能交換。光伏系統并網發電。儲能系統可進行并網模式下的充電與放電操作。并網運行時可通過控制裝置轉換到離網運行模式。

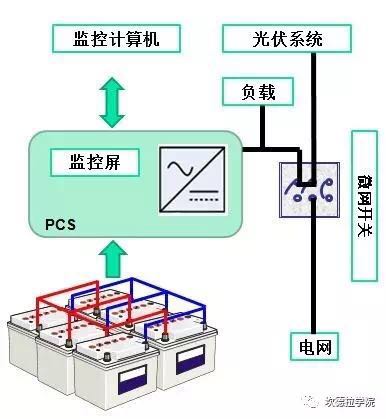

2、離網運行

離網運行也稱孤島運行,是指在電網故障或計劃需要時,與主網配電系統斷開,由DG、儲能裝置和負荷構成的運行方式。儲能變流器PCS工作于離網運行模式為微網負荷繼續供電,光伏系統因母線恢復供電而繼續發電,儲能系統通常只向負載供電。
