交直流混合微電網網絡堅強度評估指標體系及方法

2018-03-07 15:09:20 電網技術　點擊量：評論 (0)

摘要：網絡堅強度是交直流混合微電網構建與運行的基礎,可體現系統的容量、結構合理性以及抗干擾能力。在定義網絡堅強度和描述其表現的基礎

3.2一級指標的評價模型

3.2.1賦權方法

線性客觀賦權法可分為3類：1)基于指標間相關關系的賦權法,如復相關系數法;2)指標提高難度的賦權法;3)基于指標差異程度的賦權法,如熵權法、變異系數法、灰色關聯法等[15]。線性客觀賦權法是根據數據本身所提供的信息進行賦權的。而指標數據所能提供的信息包括2方面：1)指標數據自身的信息,如數據波動信息;2)指標數據信息的獨立性,可通過計算以某指標為因變量、其他指標為自變量進行回歸的擬合優度R2,得到能提供獨立信息的程度1-R2。第1類賦權法僅能提供信息的獨立程度,第3類賦權法僅能提供信息的波動程度。

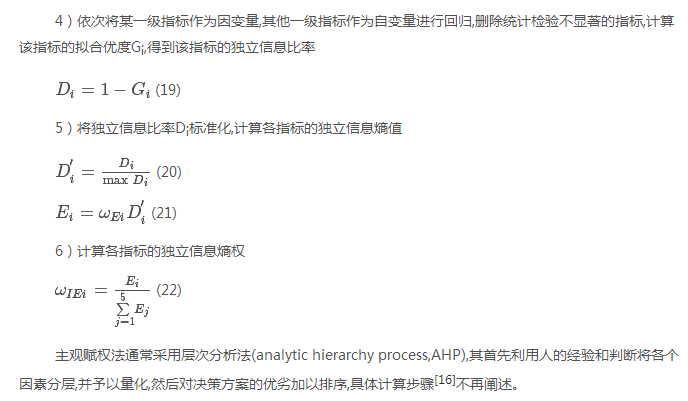

獨立信息熵權法(independentinformation-entropyweighingmethod,IIE)是一種將第1類和第3類方法相結合的客觀賦權法。其權重既能體現指標的波動信息,又能反應指標的獨立程度。基于獨立信息熵權法的權值求解步驟如下：

3.2.2組合賦權方法

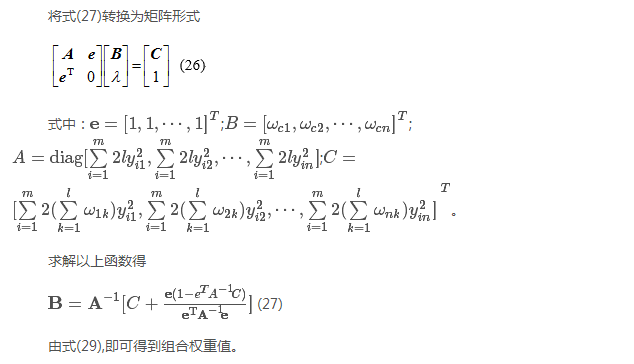

為兼顧評價者的主觀判斷和評價對象的內在聯系,本文采用基于離差平方和的最優組合賦權法來將主、客觀權重相結合[17],其基本思想是使組合權重值與原權重值之間的偏差最小,模型[18]如下。

3.3評分方法

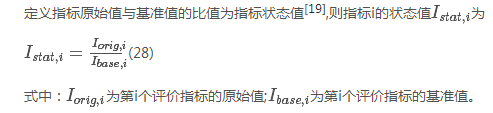

3.3.1指標狀態值

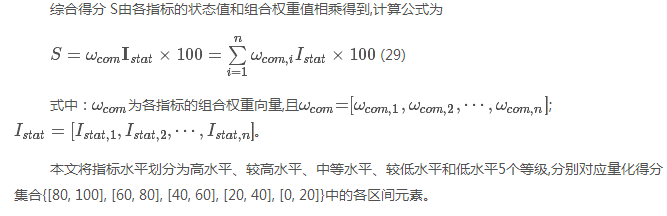

3.3.2綜合得分

4算例分析

4.1基礎數據

4.1.1系統構成

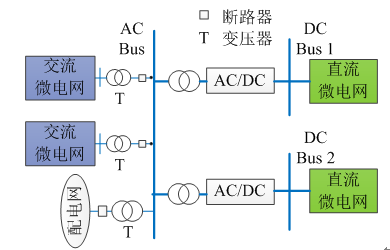

本文根據2種結構(如圖3和圖4所示)和2種電源容量分配方案(如表1所示),構建出3種交直流混合微電網：1)微網結構為結構1,電源容量分配為方案1;2)微網結構為結構1,電源容量分配為方案2;3)微網結構為結構2,電源容量分配為方案2。交、直流微網采用Benchmark低壓微網系統[20]。
