發明專利|適用于孤島和并網模式的微電網功率變換系統

2017-10-20 13:17:19 北極星智能電網在線整理   點擊量: 評論 (0)
編者按:本發明公開了一種適用于孤島和并網模式的微電網功率變換系統,包括直流電源電路、電容串聯電路、變壓器、第一開關管橋臂、第二開關管橋臂、控制電路和三相逆變器電路;電容串聯電路的C1和C2中間連接點分別

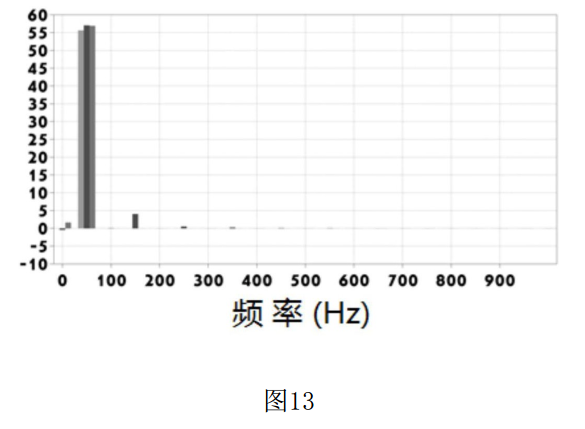

圖13為傳統逆變器三相輸出電壓FFT分析圖;

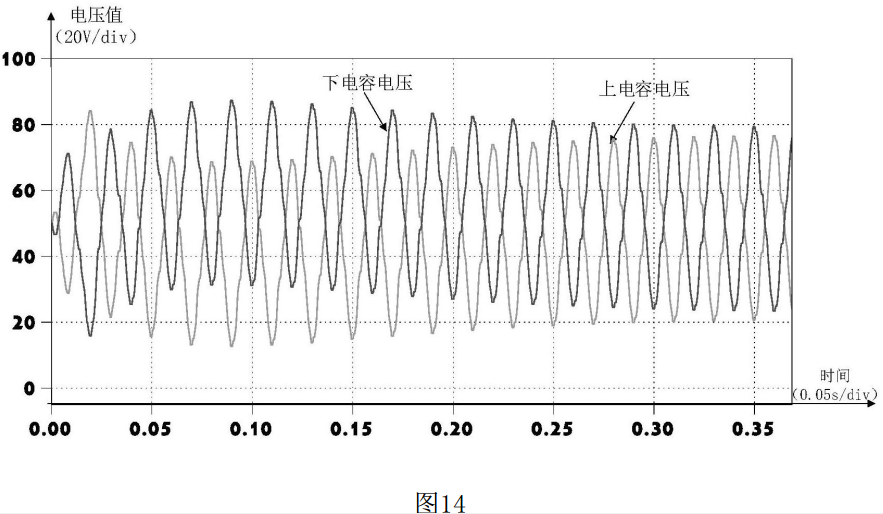

 圖14為傳統的逆變器上下電容電壓波形圖;

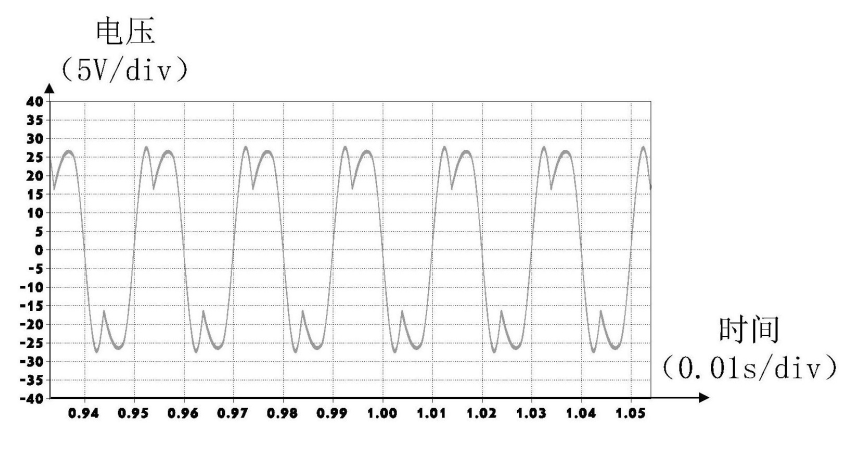

圖15為傳統逆變器中性線流入分裂電容中點電流曲線圖;

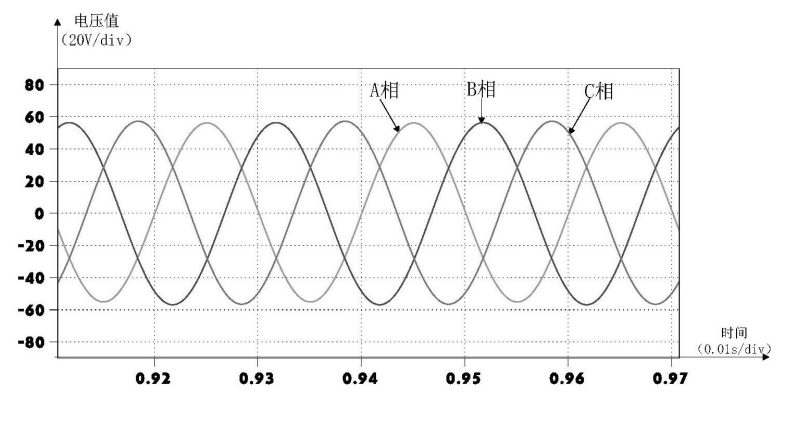

[0089] 圖16為本發明的實施例的三相電壓輸出波形;


具體實施方式

下面結合附圖和具體實施例進一步說明本發明的技術方案。

如圖1所示,適用于孤島和并網模式的微電網功率變換系統,包括直流電源電路、電容串聯電路、變壓器、第一開關管橋臂、第二開關管橋臂、控制電路和三相逆變器電路;

所述電容串聯電路包括串聯的上電容C1和下電容C2,上電容C1的另一端與直流電源電路的正極相連,下電容C2的另一端連接直流電源電路的負極;上電容C1和下電容C2中間連接點分別與變壓器的N1線圈非同名端和變壓器N2線圈的同名端相連;

所述第一開關管橋臂包括串聯的開關管T1和T2,開關管T1的發射極與開關管T2的集電極相連,開關管T1和T2分別反并聯一個二極管D1和D2,開關管T1和T2的中間連接點與變壓器N1線圈的同名端相連;

所述第二開關管橋臂包括串聯的開關管T3和T4,開關管T3的發射極與開關管T4的集電極相連,開關管T3和T4分別反并聯一個二極管D3和D4,開關管T3和T4的中間連接點與變壓器N2線圈的非同名端相連;

開關管T1和T3的集電極與直流電源電路的正極相連,開關管T2和T4的發射極與直流電源電路的負極相連;

所述控制電路包括多個電壓傳感器、驅動信號生成單元;

電壓傳感器,用于檢測下電容C2兩端的電壓,用于檢測直流電源電路的中性點電壓;

驅動信號生成模塊,使用電壓傳感器的檢測電壓,結合0V給定電壓,生成開關管T1、T2、T3、T4的控制信號G1、G2、G3和G4;

所述三相逆變器電路具備三相的開關管橋臂,每一相的所述開關管橋臂在上下臂分別具有開關管:開關管S1和S4串聯、開關管S3和S6串聯、開關管S5和S2串聯分別作為逆變器的A、B、C三相,開關管S1、S4、S3、S6、S5、S2分別反并聯一個二極管;每一相上臂的開關管(S1、S3、S5)連接到直流電源電路的正極,每一相下臂的開關管(S4、S6、S2)連接到直流電源電路的負極;所述上下臂的開關管之間的串聯連接點作為各相的交流輸出端子,分別通過電感La、Lb、Lc連接負載;所述電感La、Lb、Lc分別通過電容Cc、Cb、Ca與中性點N相連,中性點N同時連接到變壓器N1線圈的非同名端和N2線圈的同名端,以及上電容C1與下電容C2的中間連接點。

相比與傳統的分裂電容式三相四線逆變電路,本發明的功率變換系統多出了一個變壓器,四個開關管(T1、T2、T3、T4)以及四個與開關管反并聯的二極管(D1、D2、D3、D4)。從控制的角度說,該拓?fù)浼尤肓朔至央娙菥鶋嚎刂?,需要新增四個PWM控制信號,用于控制四個開關管的導通和關斷。

進一步地,所述直流電源電路包括多個串聯的直流電壓源。

進一步地,本發明的中性點電壓偏移分為兩種情況:一是中性點電壓大于直流源電壓的一半,即上電容C1上的電壓小于下電容C2上的電壓;二是中性點電壓小于直流源電壓的一半,即上電容C1上的電壓大于下電容C2上的電壓。下面分別說明這兩種情況下系統的工作狀態。

(一)當上電容C1上的電容電壓 小于下電容C2上的電容電壓 時,開關管T2和T4輪流導通,變壓器N1線圈和N2線圈交替作為變壓器原邊,把下電容C2的能量傳遞到上電容C1上,實現上下電容電壓的均衡,開關管T1和T3一直保持?jǐn)嚅_狀態;

微電網功率變換系統依次包括以下四種工作狀態:(1)T2導通,T1、T3、T4關斷;(2)T1、T2、T3、T4關斷;(3)T4導通,T1、T2、T3關斷;(4)T1、T2、T3、T4關斷;將這四種工作狀態分別命名為① 狀態,② 狀態,③ 狀態和④ 狀態。

(1)所述① 狀態時,開關管T2導通,T1、T3、T4關斷,電路中的電流方向如圖2所示。電流從下電容C2的正端流出,經過N1線圈和開關管T2后流回下電容C2的負端;根據基爾霍夫方程得到:


公式中,為N1線圈兩端的電壓,為開關管T2的導通壓降;

與此同時,在變壓器N2線圈產生電流回路:電流從N2線圈的非同名端流出,依次經

過與開關管T3反并聯的二極管D3、下電容C1后流回到N2線圈的同名端;此時:


式中, 為N2線圈兩端的電壓,為二極管D3的導通壓降;

將變壓器變比設為1,得到:


根據公式(1)、(2)、(3)得到:


即上電容C1的電壓值與下電容C2的電壓值之差即為開關管T2的導通壓降與二極管D3的導通壓降之和;下電容C2在該工作狀態中不斷放出能量,能量被N1線圈吸收后傳遞給N2線圈,然后由N2線圈通過二極管D3不斷向電容上C1充電;這個過程中,C2放電,C1充電, 不斷減小, 不斷增加,二者電壓差減少;

(2)所述② 狀態為① 狀態的續流階段,電流流向如圖3所示。電流從N1線圈的同名端流出,依次經過與開關管T1反并聯的二極管D1、上電容C1后流回N1線圈的非同名端,該電流不斷減小,最終為0;

(3)所述③ 狀態在② 狀態的續流完成后開始,此狀態下,開關管T4導通,T1、T2、T3關斷,電流流向如圖4所示。電流從下電容C2正端流出,經過N2線圈、開關管T4后流回下電容C2的負端,此時:


式中,為開關管T4的導通壓降;

與此同時,在變壓器副邊N1線圈產生電流回路:電流從N1線圈的同名端流出,經過與開關管T1反并聯的二極管D1、上電容C1后流回N1線圈的非同名端;此時N1線圈電壓為:


為與二極管D1的導通壓降;
