打破傳統運維思路 “穿越”就那么簡單

2013-12-24 10:28:03 電力信息化　點擊量：評論 (0)

摘要:通過實施北塔BTIM解決方案，將云南電調的運維人員從繁雜重復的工作中解脫出來。只需在三區部署一個值班管理平臺，就可實時了解到1、2、3區所有系統及網絡的運行狀況，實現一體化監控。基于北塔BTIM解決方案

　　云南電力調度中心引進的上海北塔公司的BTIM軟件系統，工作模式為數據采集器+前端應用程序+后臺數據庫+后臺服務。BTIM 用戶端界面采用微軟IE瀏覽器，數據傳輸采用http與https 協議，Web Server 采用IIS，管理后臺基于微軟的 .Net 架構，數據庫支持SQLServer數據庫及 Oracle 數據庫，四層結構可以拆分?；谝陨戏治?，結合項目特點，最后確認分2步實現穿越隔離裝置：文件傳輸和數據庫傳輸。

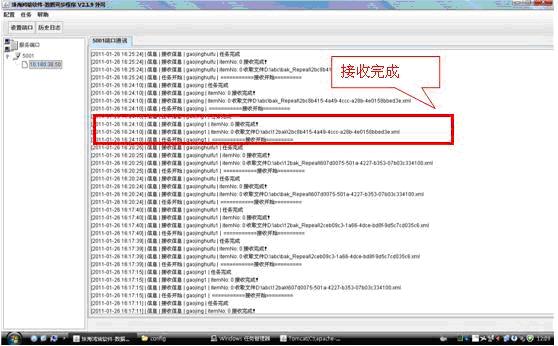

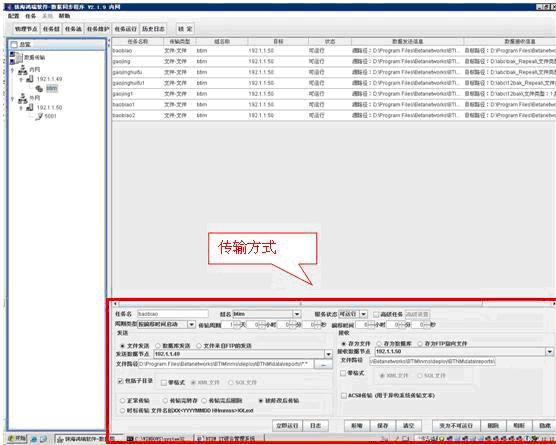

（1）對于實時和準實時數據：考慮到告警數據和每天的報表數據對即時性要求非常高，特別是告警數據，及時告警對于運維人員平時的運維工作十分重要！由于文件傳輸在隔離裝置上的傳輸速度最快，我們考慮通過文件傳輸方式來實現。隔離裝置可以支持每5秒發送一次文件。并且支持傳輸完成后刪除文件。具體方案為：北塔在1、2區部署的BTIM系統生成告警的同時，生成能多方識別告警的XML文件保存在本地硬盤。這個告警文件夾通過隔離裝置設置為傳輸目錄，在3區的BTIM系統通過接收中收到系統的外部告警的XML文件。然后統一發送給客戶的短信平臺、實現了即時告警。通過隔離裝置的文件傳輸方式我們從產生告警-發送告警文件-系統掃描告警目錄讀取告警文件-告警展現。測試延遲可以到達10秒以下，效果非常滿意。
北塔BTIM系統生成的報表文件同樣為HTML網頁格式的文件、也可以生成EXCEL的報表文件。我們在3區部署的BTIM系統上通過隔離傳輸后自動識別1、2區的告警信息的HTML報表文件、直接讀取傳輸過來的報表，實現了報表的統一展示。

（2）對于歷史數據和性能數據：北塔后臺的數據庫由于采用開放性數據庫，所以我們考慮到通過數據庫的整表傳輸和整量傳輸來實現。由于北塔的數據庫表做了限制性保護，北塔為此做了二次開發,調整了表結構以支持隔離裝置數據插入.

網絡拓撲管理提高工作效率
云南電力調度中心目前有大約有150個節點，包含了IBM、HP、SUN、DELL、CISCO、H3C等各種廠商的設備。以前對于這些設備的維護，都需要維護人員登陸至各臺設備上，人工查看各類指標，以了解設備的運行狀況。這些操作，花費了維護人員大量的精力，并且由于是定時維護，設備的實時運行狀況仍不能掌握。通過部署北塔的BTIM軟件，實現了實時掌握所有IT設備的運行狀況，包括CPU、內存、磁盤、網絡端口等使用情況，并且通過真實的網絡設備面板圖，能夠直觀的了解網絡設備的運行情況。

通過對監視的CPU、內存、磁盤使用情況設定閥值，并在第一時間將報警信息通過短信、郵件、聲光等手段提示維護人員，免去了維護人員以往需登陸至每臺服務器進行查看的方式，提高了運行維護的效率。
