應用CIM模型進行系統集成

2013-12-13 10:31:10 電力信息化　點擊量：評論 (0)

摘要隨著電力企業信息系統應用的深入和廣泛，企業內各應用系統之間進行整合已經成為信息化建設的主要任務。作為電力企業的重要的SCADA與生產管理系統，具有準確的電網結構信息和電網的實時和管理信息，可以為

四、應用CIM模型對生產系統進行封裝
應用CIM對生產管理系統進行封裝，使生產管理系統數據模型轉換為公共信息模型（CIM），更多的應用系統可以標準的方式獲取設備管理信息，實現遵循IEC 61970的GDA服務以及在SVG接線圖上方便查詢?cè)O(shè)備臺帳信息，逐步完善大生產系統的資源環境。第三方可利用系統提供的CIM XML生產管理模型、GDA服務，全面了解企業所擁有的資產及設備屬性，保證了全局?jǐn)?shù)據的一致性、準確性和唯一性。
(1) 生產管理資產模型的研究與擴充
深入研究IEC 61968部分的資產模型，并針對項目的研究要求擴展Equipment類，派生了CT、PT、避雷器、消弧線圈等類。
(2) 模型映射工具
提供靈活的模型映射工具，使生產管理系統的私有數據模型轉換為IEC 61970/61968 CIM的格式。
(3) CIM XML/RDF生產管理模型導出器開發
采用CIM XML/RDF文件方式可以方便地實現不同電力自動化系統間的互操作，是XML消息級的應用適配器。CIM XML生產管理模型導出器將生產管理系統數據表示成CIM XML/RDF格式，提供給第三方使用。
(4) 基于CORBA對生產管理系統進行封裝，提供遵循IEC 61970的GDA服務
基于CORBA對生產管理系統進行包裝，使之提供符合IEC 61970的GDA服務，是CORBA級的應用適配器。第三方應用系統可直接使用IEC 61970第403部分中定義的接口即可以CIM模式訪問生產管理系統的數據。

五、基于CIM模型的系統的集成

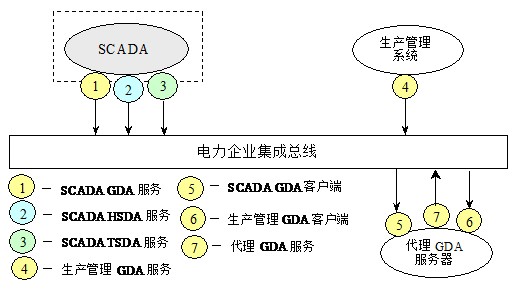

IEC 61970的第402-449部分定義了一個組件能用來與另一個組件交換信息或以標準方式訪問公共數據的服務。這些通用服務允許使用公共的API訪問CIM信息，其目的為方便使用組件技術和EAI相關技術，并充分發揮CIM的作用。圖2示意給出了集成平臺上生產管理GDA服務器與SCADA GDA服務器及代理GDA服務器三者之間的關系。

圖2 信息集成平臺

在該平臺上提供符合IEC 61970的GDA服務。第三方將來開發的新應用將是這些服務的客戶，而且用戶只需要依據標準規范來了解接口的功能、服務名、入/出口參數、返回狀態等，而無需知道本方案實現這些服務的細節?？蛻艉头?wù)器之間通過Corba的名字服務進行對象定位、對象綁定，另外還使用事件服務來允許對象動態地注冊或注銷它們感興趣的特定事件。
(1) TC57名字空間
生產管理GDA服務器與SCADA GDA服務器使用同一個IECTC57ClassModel視圖，該視圖包括了IEC 61970/61968對象模型中定義的類的節點的層次結構，類屬性包括在IECTC57ClassModel枝的葉節點中。生產管理GDA服務器的IECTC57PhysicalModel視圖包括了對應于生產管理物理模型的節點的層次結構。物理模型下的層次結構按照包、類、對象來組織，例如設備編號為33733的開關，其在IECTC57PhysicalModel視圖中的路徑名為：Wires/Breaker/AM#Breaker-33733。
