構建安全、可靠、高效的電力行業解決方案

2013-12-04 14:52:34 電力信息化　點擊量：評論 (0)

隨著電力改革進程的不斷深入、原有網絡不斷發展和完善，電力通信網將建設成為一個與現代電網相適應的、滿足電力系統現代化運行和管理需要的網絡。根據電力網絡承載的業務性質和對安全的要求，同時為消除安全隱患

電力調度網解決方案

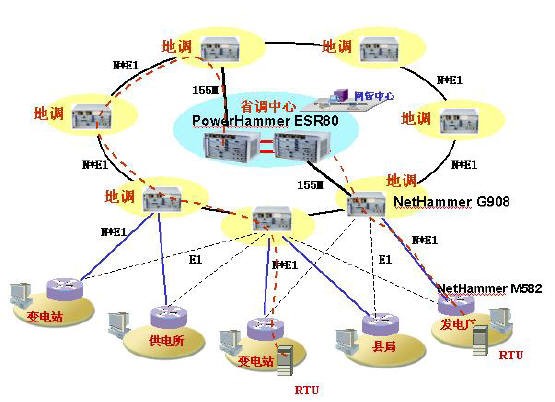

自從90年代以來，電網自動化發展的一個重要趨勢就是由調度自動化向全局的自動化方向發展，以保證電網的安全經濟運行，提高整體工作效率。調度數據網是電力的生產網絡，雖然通信信息容量不大，但要求安全、可靠、實時，因此對設備要求高，而且要求與其他網絡物理隔離。針對電力調度數據網對“安全、可靠、實時”等方面的高標準高要求。網絡結構推薦以“2到多臺設備核心設備組成核心環；骨干匯聚層多個2M環行組網；匯聚層到核心層采用155M方式組網；接入層到匯聚層多個2M雙歸屬方式組網。”，整個方案示意圖如下：

港灣網絡的調度網解決方案中涉及的所有設備，包括核心層的PowerHammer ESR80、匯聚層的NetHammer G908和接入層的NetHammer M582都是采用NP架構的新一代高可靠性、低時延路由器，在網絡穩定性、對復雜業務適應能力等方面有明顯提高，其中對調度數據網而言最為突出的貢獻是提高了整網業務的實時性。

另外，港灣網絡獨特的基于路由器的全網ComServer技術是專門為電力調度、配電自動化網向IP化過渡的一個專利技術，該技術的應用主要有如下一些好處：

 無需對遠動設備進行改造，節省電力公司前期投資；

 IP化通道實現帶寬統計復用，無需點到點的連接，節省帶寬資源；

 主控計算機無需配置多串口模塊，節省投資；

 主控設備的上層軟件無需任何改變，大大縮減了自動化網IP改造的周期和費用；

電力通信數據網解決方案

電力通信數據網是為電力系統服務方面需為省局、電廠、變電站及與市局之間提供業務通道的基礎服務。這是一個高速高效的多業務承載網絡，要求這個網絡應該是高速、寬帶、多功能、大容量、智能化的IP網絡；

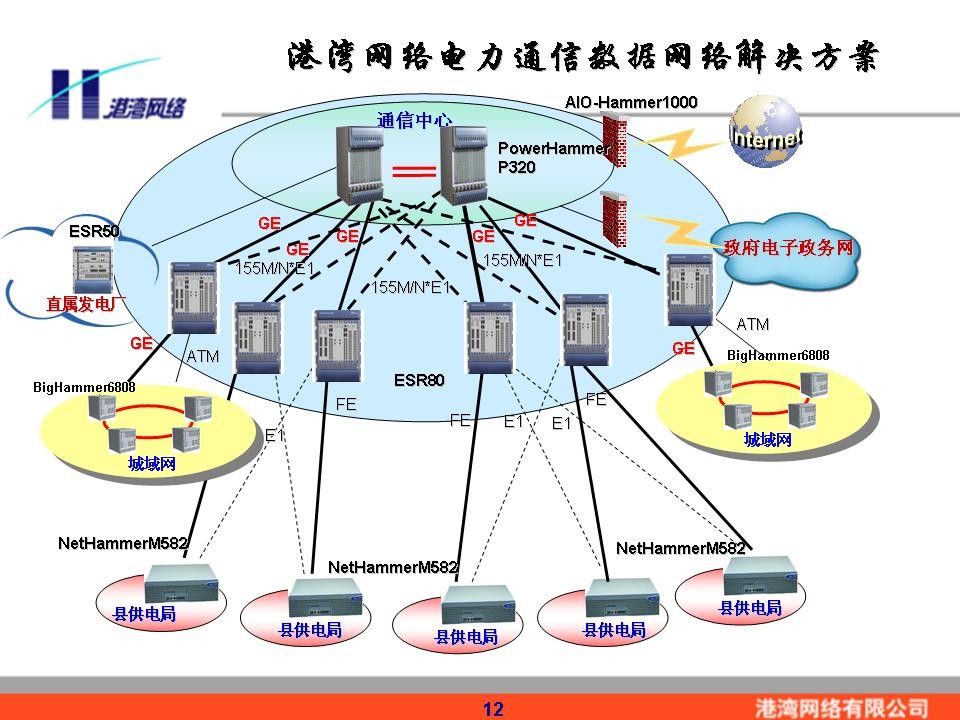

推薦核心采用萬兆雙核心平臺，匯聚上行采用GE為主干、155M為備份的雙鏈路方式，接入上行采用FE為主干、2M為備份的雙鏈路方式，所有設備都采用雙歸屬設計，提供一個高速、穩定的網絡平臺；同時全網部署MPLS VPN，方便解決多業務承載，整個方案示意圖如下：

港灣網絡的通信數據網解決方案中涉及的設備包括核心層的PowerHammer P320、匯聚層的PowerHammer ESR80、接入層的NetHammer M582，網絡出口側采用AIO－Hammer1000多功能安全網關產品；新一代高可靠性、高性能的產品，給數據、語音、視頻提供高速、穩定的傳送保證；同時解決方案能提供諸如NAT、MPLS/MPLS VPN、策略路由、QOS、ACL、防火墻、IDS等功能；另外各產品提供高密度以太網、POS接口，滿足不同用戶和大量服務器的接入。

電力城域網解決方案
