基于MIS的配電網線損分析系統

2013-11-28 10:08:26 電力信息化　點擊量：評論 (0)

摘要：結合縣級電力局MIS開發實踐，針對線損分析與MIS集成進行了研究。設計了配電網綜合數據庫，給出線損子系統與其他子系統的數據交換圖，線損分析系統實現框架。開發了基于MIS的配電網線損分析系統，應用于河北

儲線路，對少量帶環饋線則通過桿塔順序存儲典型運行方式下的線路，計算時對開關狀態進行搜索實現動態生成樹。桿塔成為存儲線路，連接設備的中心，這很好地解決了配電網拓撲結構的數據庫存儲問題，同時滿足了配電網管理需求和電氣分析計算需求。本文的軟件采用文獻[1]的思路編制。

2線損系統數據的獲取

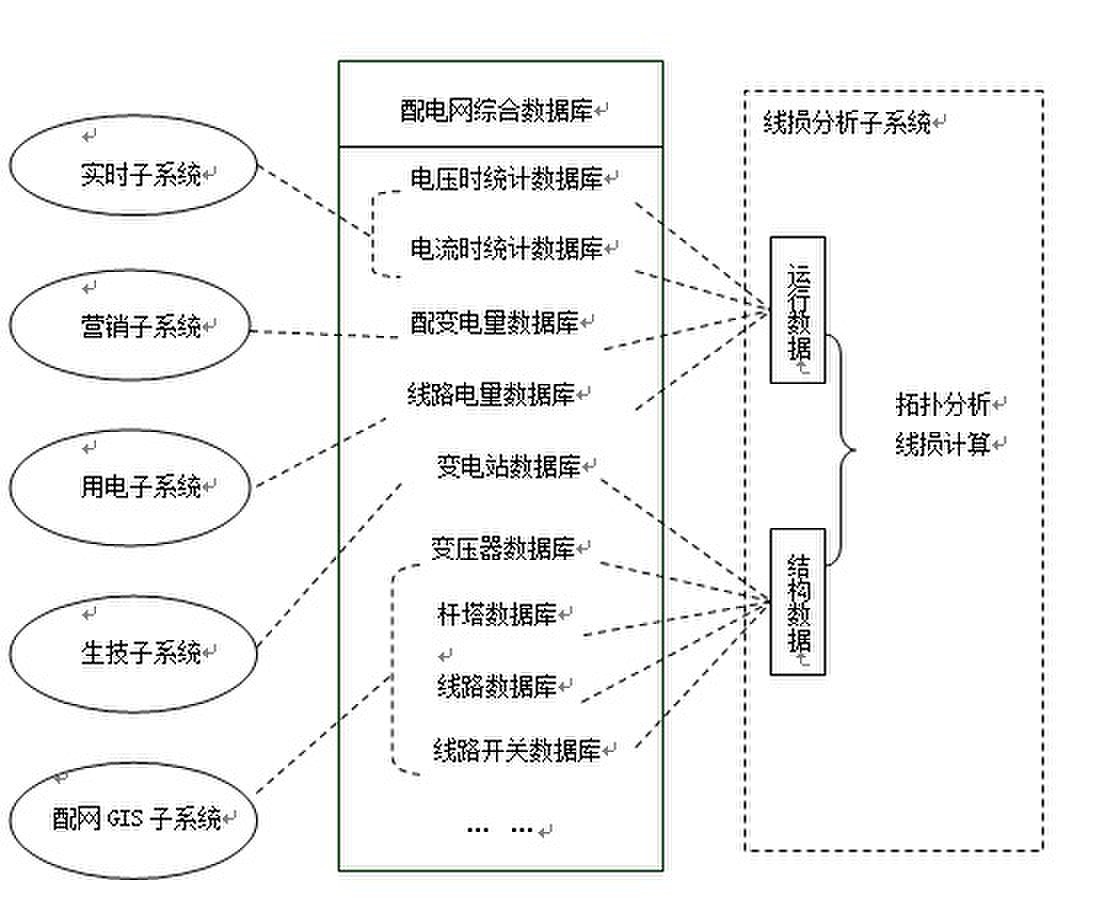

基于MIS的線損分析系統通過共享“作業層”相關子系統數據庫來獲取需要的數據，線損分析系統與其它子系統的關系如圖1所示。

在數據庫中，增加數據的共享性，必然會帶來數據的安全性問題。在本系統中，數據的安全性通過數據庫表的“授權”來保障，線損分析用戶對所需子系統表只有“讀”的訪問權限，然而在線損計算時由于個別數據需要補充或通過改變導線型號來進行降損分析計算，這樣系統不得不建有自己的相關數據庫和允許其它系統訪問的存有線損計算結果的數據庫，線損分析系統的“數據獲取”模塊通過查詢共享數據庫數據將其“調入”，實現將結構數據和運行數據寫入本系統的數據庫。在本系統中，用POWERBUILDER的TREEVIEW控件制作的樹管理器可以方便地實現這些數據的管理，用戶可以通過樹管理器在本系統內任意改變干線或支線的導線型號，改變配變供電量，增加線路首端供電量，提高功率因素等進行降損分析計算，也可以重新“調入”原始數據進行理論線損計算。

3線損計算與結果輸出

本文線損計算的主要界面如圖2所示，用戶可以靈活取值進行計算。提供三種線損計算方法進行計算，其中計及多種因素的計算方法[2]最為詳細，結果也最準確，其它兩種為傳統近似計算方法，均方根電流法[3]可以快速生成代表日線損，電量容量法[3]可進行全月線損估算；此外，通過改變饋線的干線或支線導線型號以及計算時的各種取值，可進行降損分析計算。主要有：①更換高耗能變壓器，②提高用戶功率因素，③增加首端供電量，④增加補償電容器，⑤加大導線截面，⑥調整運行電壓等，⑦改變負荷運行曲線等。

計算完成后，線路理論線損可存入線損系統的共享庫，供地理信息系統查詢，由于計算時已將線路按計算要求劃分為節點和支路，因而，線損結果只能以節點對應的桿塔存儲，這樣通過桿塔的標識，仍然可以建立與線路的聯系，在地理信息圖上，可以以任意干支線查詢線路損耗值和配電變壓器損耗值。

線損計算的輸出結果主要有：①實際線損與理論線損值，②變壓器損耗明細，③線路有功、無功損耗，以及因傳輸無功而引起的有功損耗，④線路供電半徑、變壓
