基于GPRS的客戶用電在線監測系統

2013-11-28 10:01:12 電力信息化　點擊量：評論 (0)

一、引言隨著電力工業企業改革不斷深入，電力作為商品，既要供需實現動態平衡，又要保證供電和用戶各方面利益的均衡。對于大量非居民用戶（低壓動力用戶，部分專用變用戶），目前還缺少必要的技術控制手段，為

4.3 前置單元
前置單元主要由GPRS數據通信終端、多功能電表或配變監測儀、防竊電裝置、控制器等組成，共同實現數據的采集監測等功能：各種數據采集和記錄、異常情況自動報警、定期上傳數據、接受主臺呼叫。
前置單元還預留了各種擴展接口：485總線接口，RS232串行接口，紅外接口，還有開關量輸入輸出接口，模擬量輸入接口。
4.4 主臺系統及軟件

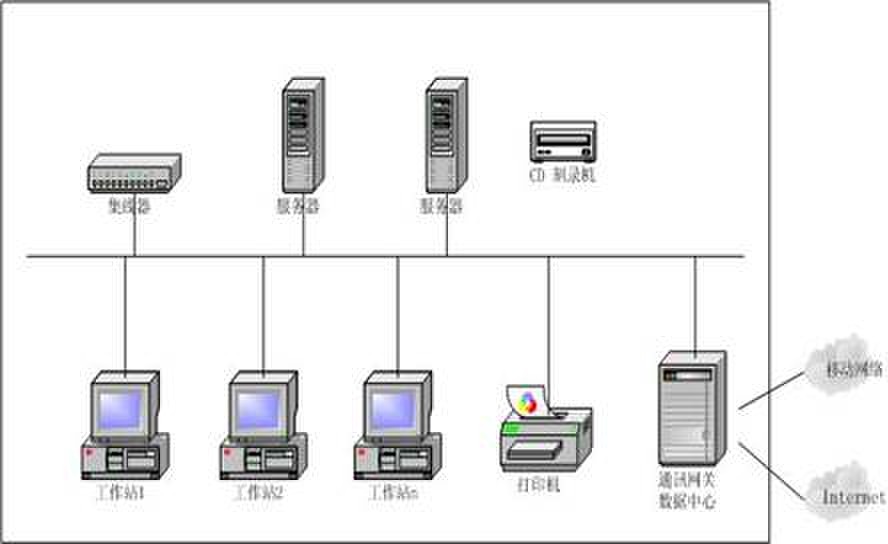

4.4.1主臺系統組成
主臺系統由數據中心服務器、網關、防火墻、系統軟件、局域網上工作站等組成
4.5 系統主要功能
4.5.1定制抄表任務，無人值守自動抄收
為適應供電公司分線分臺片線損管理考核方法，用戶按需求定制需抄項目和時間的任務表后，終端按定制的任務表去抄讀表計的數據后，定時自動存儲上傳。避免了傳統繁瑣的抄表方式。

4.5.2電量電壓電流等參數遠程在線監測；
多功能電表等采集記錄的各相用電量、最大用電需量、有功功率、無功功率、功率因素、以及電流電壓等參數的遠程實時抄收，或根據業務需要、用戶類別等情況制定不同的時間間隔進行定時抄收。抄收的數值包括總、峰、谷、平數值，為用電營業提供服務。

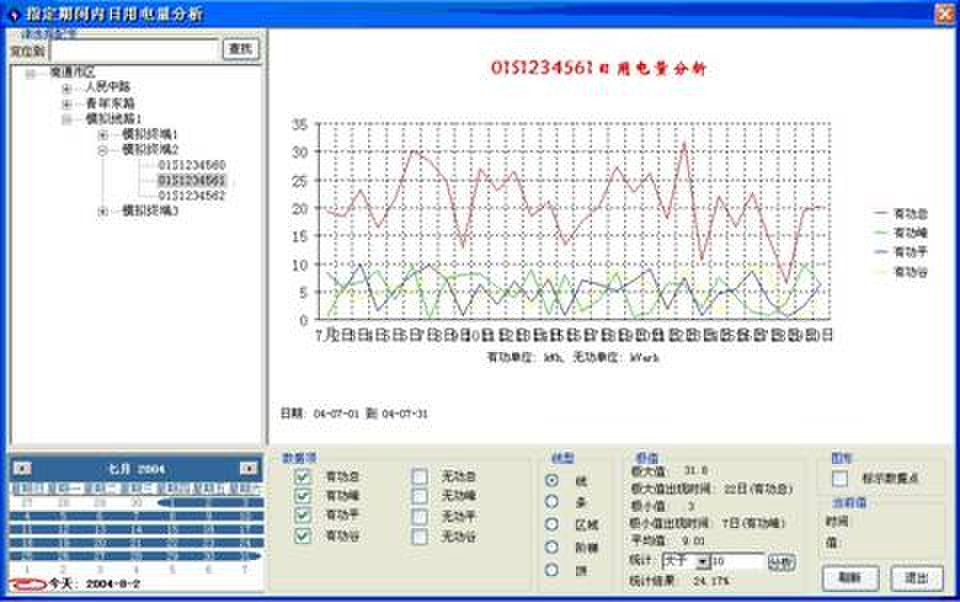

4.5.3 用電曲線分析及電壓電流曲線分析
根據業務需要確定部分參數如用戶用電量、電流電壓等，利用定時或實時抄收的數據，按年月日時間軸繪制成特定的曲線或圖表，以便進行用電分析，也可以用來對供電質量、合格率、增長趨勢、變化規律等進行統計和分析。

4.5.4 負荷監測、負荷曲線，越限報警、記錄；
利用定時或實時監測抄收的數據，繪制成特定的負荷曲線或圖表，以便進行負荷增長趨勢、變化規律等的統計和分析，為加強電力營銷管理、安全生產和建設計劃提供有效依據。當負荷出現超限時，系統自動報警并上傳數據，以便能迅速采取有效措施，確保用戶正常用電，避免事故或損失的發生。
4.5.5線損分析
基于完整、準確的基礎數據，進行線損計算，為決策、分析提供依據。用于線損計算的數據，主要是凍結電量數據。
4.5.6防竊電功能
利用傳感器技術在表箱上安裝防竊電裝置，當表箱開啟時，系統記錄下每一次表箱開啟、關閉的時間，以監管表箱開啟、關閉狀態，達到防竊電的功能。通過對用戶狀況的監測、數據分析，發現異常，進行跟蹤，以從根本上防止竊電現象的發生和發展惡化，有效降低損失。
4.5.7安全機制
系統采用多重安全保障措施，采用VPN專線接入、安裝防火墻、嵌入安全加密算法、操作員加密登錄、用戶操作權限管理等。以確保整個系統在安全可靠的狀態下正常運轉。
