基于網格計算的電力系統分布式監控的實現

2013-11-25 09:23:29 電力信息化　點擊量：評論 (0)

摘要：本文提出一種基于網格計算的電力系統監控的基礎平臺。該平臺很好地利用了網格計算的分布式信息處理能力來處理廣域電力系統的監控問題。設備終端的數據采集計算設備被虛擬化為各種異構數據庫。網格節點內部

作用。

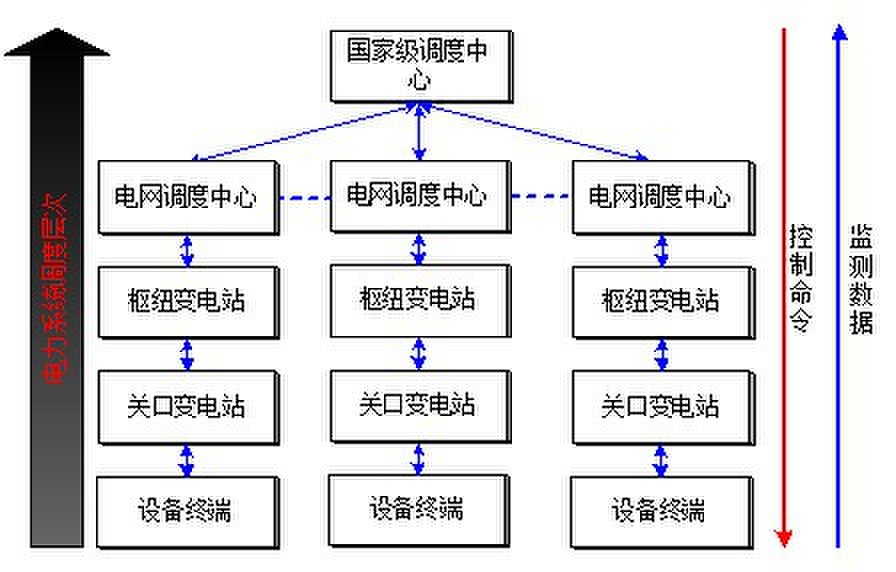

圖 2 電力監控系統層式結構

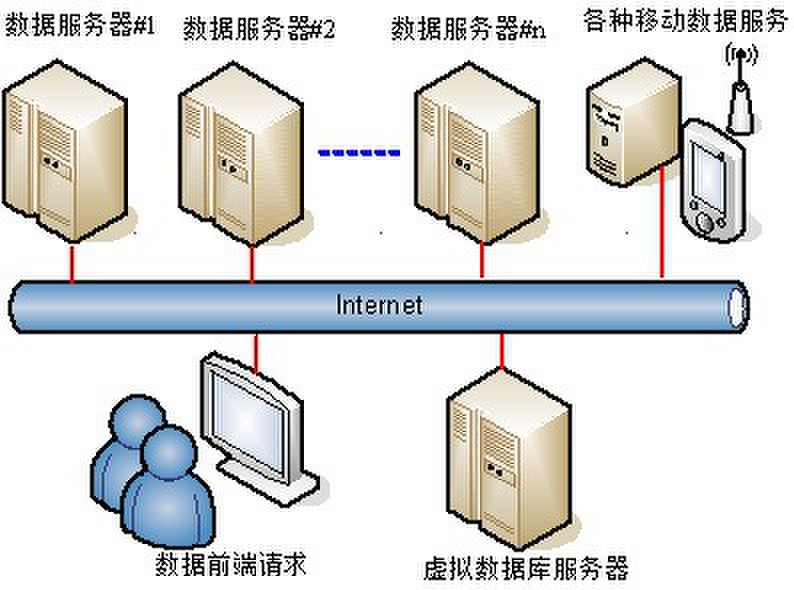

圖 3 電力系統分布式監控系統平臺

3.2. 電力系統分布式監控平臺總體設計

由于計算機技術的發展和普及，在現代電力系統的監控系統中均是在每一個設備前端安置一臺計算機或類似計算機的設備對其進行監測和控制。這臺計算設備可以獨立運行，即有自己的處理器、內存和存儲設備，同時可以管理自己的數據（通過數據庫或數據文件）。本文的思想是將這些計算設備作為一個網格計算的節點。由許多類似的前端計算設備相互連接，并通過服務器，就形成數據網格(Data Grid)。如果對該數據網格進行一定的處理，則可以將分布在各零散區域的數據形成一個龐大的虛擬數據庫。

因此，這里主要討論該采用虛擬數據庫來實現電力系統廣域范圍內的監測與控制任務。整個系統的總體原理如圖 3所示。該系統由通過遠端數據服務器或其他各種接入方式連接進互聯網（實際運行中一般為電力專網）的數據服務組成。該系統需要一個虛擬數據庫服務器。該服務器處理以下任務：

 接受遠端服務器的注冊請求并保存其注冊信息

 實時接收遠端服務器發送來的更新信息，并可以顯示更新

 接受前端數據查詢請求，并將查詢?nèi)蝿?wù)分發到各遠程數據服務器

 提供目錄服務和數據結構的轉換

該系統向終端用戶提供Web門戶(Portal)來訪問系統內的資源，在此基礎上，用戶可以通過應用程序來使用從網格上獲得的數據，整個系統原理如圖 4所示。系統從上到下分為設備層（即電力設備）、終端層（即RTS）、資源層（即電力系統數據）、網絡層（即廣域網）、網格計算層、服務層和應用層。本系統的設計方法是利用Globus平臺對于資源的管理，通過虛擬數據庫技術來實現電力系統資源的開放式分布訪問。

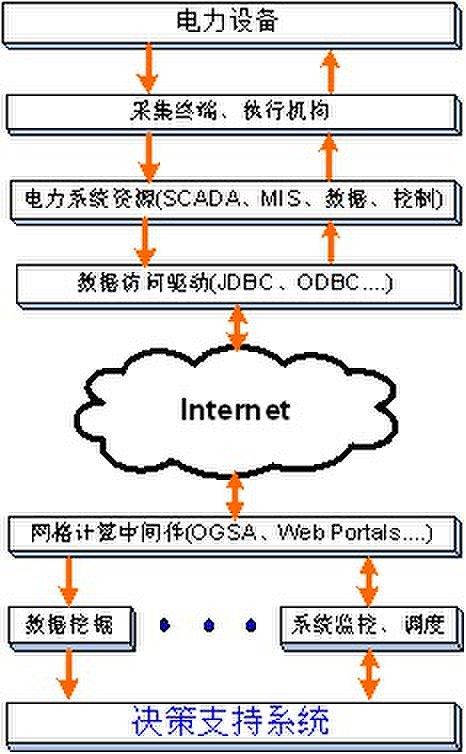

圖 4 基于網格的電力系統應用平臺

3.3. 虛擬數據庫技術

電力系統的資源（數據）分布在整個電網，形成層狀數據庫、網狀數據庫和數據文件等。這些數據源的區別在于它們的數據組織方式、使用的符號集以及數據的存取和查詢機制。這些區別為不同數據源的數據集成帶來了困難。如何為用戶提供統一的、開放的訪問接口來訪問分布的、異構的電力數據，是本文需要解決的重要問題。

訪問這些分布的異構數據的挑戰在于需要將數據抽象化，并提供高效的訪問機制。網格技術提供了應對這些
