最近，衡陽縣似乎掀起了一陣光伏電站安裝熱潮，捷報連連，這不!衡陽縣金蘭鎮5.5kW項目今日10：30分正式并入國家電網，戶主曾先生就只要等著收錢了，要是小編的話，估計做夢都能笑醒吧!

咱們還是來了解下該項目的安裝過程吧!

一、設計過程

1.項目簡介

曾先生家是自建住宅，南北朝向，希望在閑置的樓頂裝上光伏電站，所采用的是275Wp的組件，經過測算，跟戶主個人意愿，根據屋頂面積安裝了20塊組件。

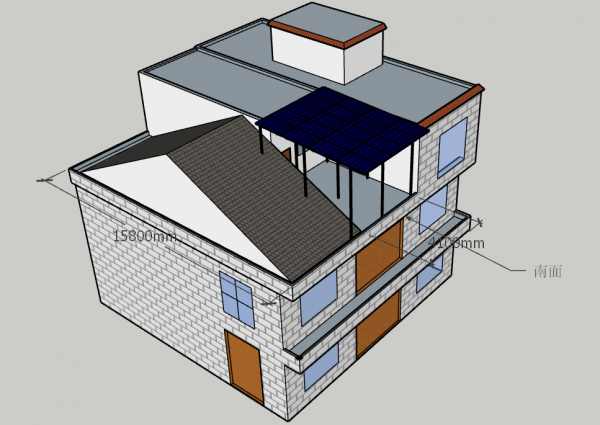

安裝排布圖及效果圖

再根據組件的型號和鋪設的數量計算得到5.5KWp(275Wp*20塊)的裝機容量。根據裝機容量、組件實際排布情況來選擇合適的逆變器。

2.支架方案

本次項目為斜屋面磚瓦屋頂，在安裝支架時一般采用主支撐構件與瓦面下層屋面固定，來支撐支架主梁及橫梁，組件與橫梁之間采用壓塊壓接。在安裝過程中，務必要做好屋面的防水工作并且合理的布置線纜。

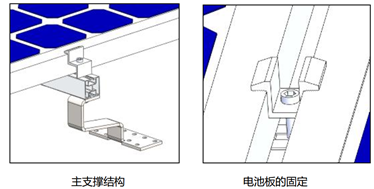

支架安裝方式

3.逆變器的選擇

該項目容量為5.5kWp且并網電壓為220V，故選擇單相5千瓦光伏逆變器。組件的朝向、傾角完全一致，分為兩個相同的組串，每串10塊組件，接到逆變器的直流側。

4.線纜的選擇

(1)直流側線纜

直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜，考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F1*4mm?。

(2)交流側線纜

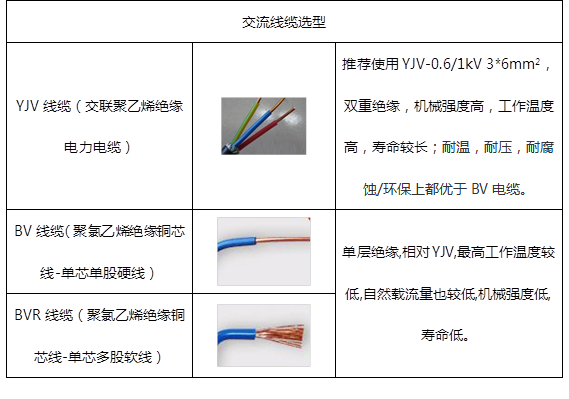

交流線纜主要用于逆變器交流側至交流匯流箱或交流并網柜，可選用YJV型電纜。長距離鋪設還要考慮到電壓損失和載流量大小。

注：交直流線纜一般都安裝在戶外，一般套PVC管來保護線纜。

5.配電箱的選擇

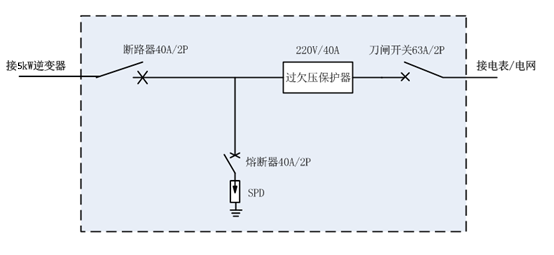

配電箱電氣設計圖

內部元件說明：

1.斷路器

【斷路器的一端接逆變器，一端接電網側;交流斷路器一般選擇逆變器最大交流輸出電流的1.25倍以上，5kW逆變器交流輸出最大電流為22A，即選擇40A的斷路器?！?/p>

2.接地措施

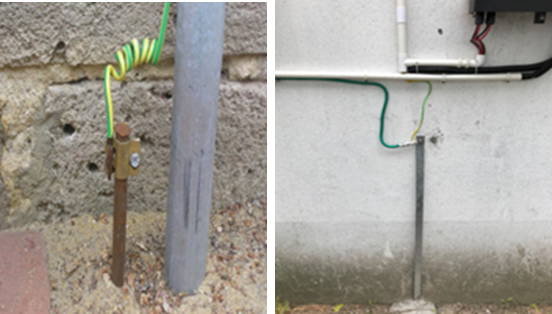

地線是光伏系統正常運行的關鍵，在房屋附近土層較厚、潮濕的地點，挖1.5m深坑根據供電公司要求，埋入50*5mm扁鋼或者φ12的圓鋼，添加降阻劑并引出地線，地線接到組件的支架上，同時組件邊框也必須接到支架上，接地電阻應小于4Ω。

二、收益計算

(1)發電量估算

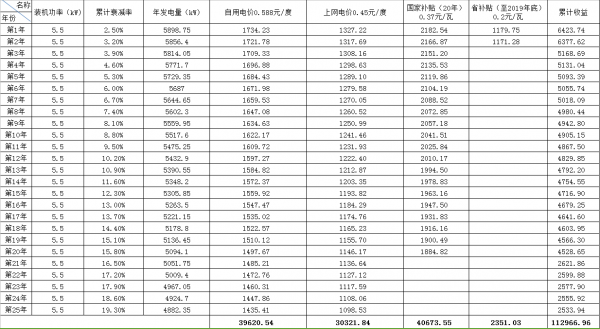

裝機容量5.5kW，首年發電量為5898.75kwh。首年衰減為2.5%，25年末最低功率為80%。
