10千伏及以下接入分布式電源按接入電網形式分為逆變器和旋轉電機兩類。逆變器類型分布式電源經逆變器接入電網，主要包括光伏、全功率逆變器并網風機等。

逆變器型分布式電源接入10千伏配電網技術要求

1.并網點應安裝易操作、可閉鎖、具有明顯開斷點、帶接地功能、可開斷故障電流的開斷設備。

2.逆變器應符合國家、行業相關技術標準，具備高/低電壓閉鎖、檢有壓自動并網功能(電壓保護動作時間要求見表1;檢有壓85%UN自動并網)。

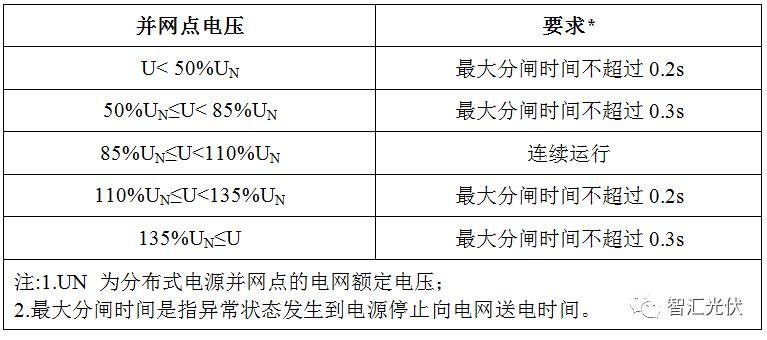

表1：電壓保護動作時間要求

3.分布式電源采用專線方式接入時，專線線路可不設或停用重合閘。

4.公共電網線路投入自動重合閘時，宜增加重合閘檢無壓功能;條件不具備時，應校核重合閘時間是否與分布式電源并、離網控制時間配合(重合閘時間宜整定為2+ δt秒，δt為保護配合級差時間)。

5.分布式電源功率因數應在0.95(超前)～0.95(滯后)范圍內可調。

逆變器類型分布式電源接入220/380伏配電網技術要求

1.并網點應安裝易操作，具有明顯開斷指示、具備開斷故障電流能力的低壓并網專用開關，專用開關應具備失壓跳閘及檢有壓合閘功能，失壓跳閘定值宜整定為20%UN、10秒，檢有壓定值宜整定為大于85%UN。

2.逆變器應符合國家、行業相關技術標準，具備高/低電壓閉鎖、檢有壓自動并網功能(電壓保護動作時間見表1，檢有壓85%UN自動并網)。

3.分布式電源接入容量超過本臺區配變額定容量25%時，配變低壓側刀熔總開關應改造為低壓總開關，并在配變低壓母線處裝設反孤島裝置;低壓總開關應與反孤島裝置間具備操作閉鎖功能，母線間有聯絡時，聯絡開關也應與反孤島裝置間具備操作閉鎖功能。

4.分布式電源接入380伏配電網時，宜采用三相逆變器;分布式電源接入220伏配電網前，應校核同一臺區單相接入總?cè)萘?，防止三相功率不平衡情況。

5.分布式電源功率因數應在0.95(超前)～0.95(滯后)范圍內可調。
