4.4支架安裝

支架安裝采用現澆混凝土支架基礎時，應在混凝土強度達到設計強度的70%后進行支架安裝。支架到場后應做下列檢查：

1)外觀及防腐涂鍍層應完好無損。

2)型號、規格及材質應符合設計圖紙要求，附件、備件應齊全。

3)對存放在灘涂、鹽堿等腐蝕性強的場所的支架應做好防腐蝕工作。

4)支架安裝前安裝單位應按照“中間交接驗收簽證書”的相關要求對基礎及預埋件(預埋螺栓)的水平偏差和定位 軸線偏差進行查驗。

固定式支架及手動可調支架的安裝應符合下列規定：

5)采用型鋼結構的支架，其緊固度應符合設計圖紙要求及現行國家標準《鋼結構工程施工質量驗收規范》(GB50205-2015)的相關規定。

6)支架安裝過程中不應強行敲打，不應氣割擴孔。對熱鍍鋅材質的支架，現場不宜打孔。

7)支架安裝過程中不應破壞支架防腐層。

8)手動可調式支架調整動作應靈活，高度角調節范圍應滿足設計要求，支架傾斜角度偏差度不應大于±1°。

9)支架及支架安裝的抗風設計應符合GB5009-2006的要求。

4.5光伏組件安裝

1)光伏組件應按照設計圖紙的型號、規格和使用說明書進行安裝，組件間的線纜選擇需要考慮開路電壓和短路電流在不同環境溫度和輻照度下的安全系數(通常是開路電壓或短路電流乘以系數1.25)。

2)光伏組件固定螺栓的力矩值應符合產品或設計文件的規定。

4.6匯流箱安裝

1)匯流箱安裝位置應符合設計要求，支架和固定螺栓應為防銹件。

2)匯流箱安裝的垂直偏差應小于1.5mm。

3)匯流箱內光伏組件串的電纜接引前，必須確認光伏組件側和逆變器側均有明顯斷開點。

4.7逆變器安裝

1)采用基礎型鋼固定的逆變器，逆變器基礎型鋼安裝的允許偏差應符合下表規定。

2)基礎型鋼安裝后，其頂部宜高出抹平地面10mm?；A型鋼應有明顯的可靠接地。

3)逆變器的安裝方向應符合設計規定。

4)逆變器與基礎型鋼之間固定應牢固可靠。

5)應根據安裝使用說明書安裝必要的過流保護裝置和隔離開關。

4.8電氣二次系統

1)二次設備、盤柜安裝及接線除應符合現行國家標準《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》(GB50171-2012)的相關規定外，還應符合設計要求。

2)通信、遠動、綜合自動化、計量等裝置的安裝應符合產品的技術要求。

3)安防監控設備的安裝應符合現行國家標準《安全防范工程技術規范》(GB50348-2004)的相關規定。

4.9其他電氣設備安裝

1)高壓電器設備的安裝應符合現行國家標準《電氣裝置安裝工程高壓電器施工及驗收規范》(GB50147-2010)的相關規定。

2)電力變壓器和互感器的安裝應符合現行國家標準《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范》(GB50148-2010)的相關規定。

3)母線裝置的施工應符合現行國家標準《電氣裝置安裝工程母線裝置施工及驗收規范》(GB50149-2010)的相關規定。

4)低壓電器的安裝應符合現行國家標準《電氣裝置安裝工程低壓電器施工及驗收規范》(GB50254-2014)的相關規定。

5)環境監測儀等其他電氣設備的安裝應符合設計文件及產品的技術要求。

4.10防雷與接地

1)光伏發電項目防雷系統的施工應按照設計文件的要求進行。

2)光伏發電項目接地系統的施工工藝及要求除應符合現行國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》(GB50169-2016)的相關規定外，還應符合設計文件的要求。

3)屋頂光伏系統的金屬支架應與建筑物接地系統可靠連接或單獨設置接地。

4)帶邊框的光伏組件應將邊框可靠接地;不帶邊框的光伏組件，其接地做法應符合設計要求。

5)盤柜、匯流箱及逆變器等電氣設備的接地應牢固可靠、導通良好，金屬盤門應用裸銅軟導線與金屬構架或接地 排可靠接地。

6)光伏發電站的接地電阻阻值應滿足設計要求。對于上人屋頂，接地電阻應≤4歐姆，對于非上人屋頂，接地電阻應≤10歐姆。

4.11架空線路及電纜

1)架空線路的施工應符合現行國家標準《電氣裝置安裝工程35kV及以下架空電力線路施工及驗收規范》(GB50173-2014)的有關規定。

2)電纜線路的施工應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》(GB50168-2016)的相關規定。

架空線路及電纜的施工還應符合設計文件中的相關要求。

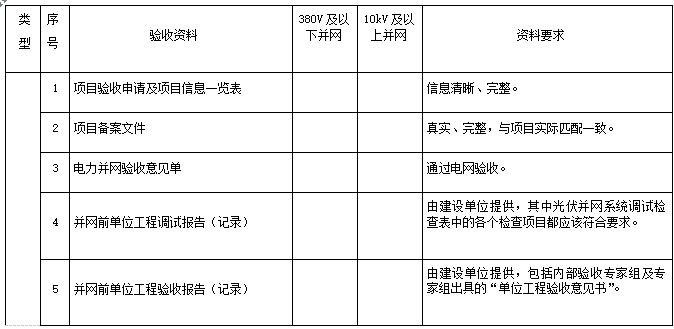

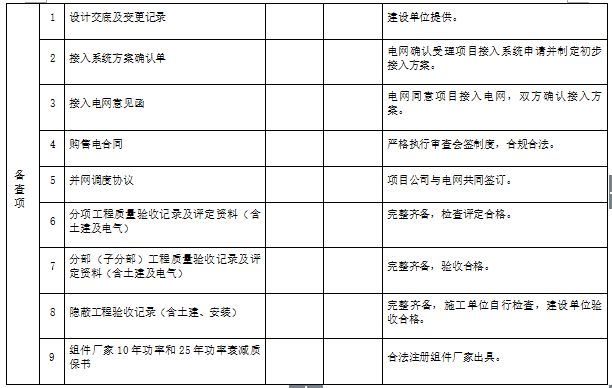

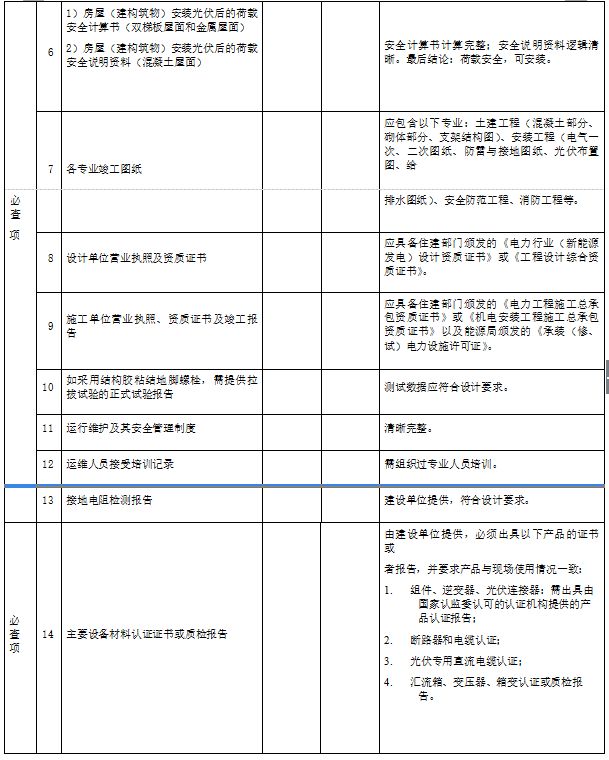

表1公共機構分布式光伏發電項目驗收資料審查表(參照文本)

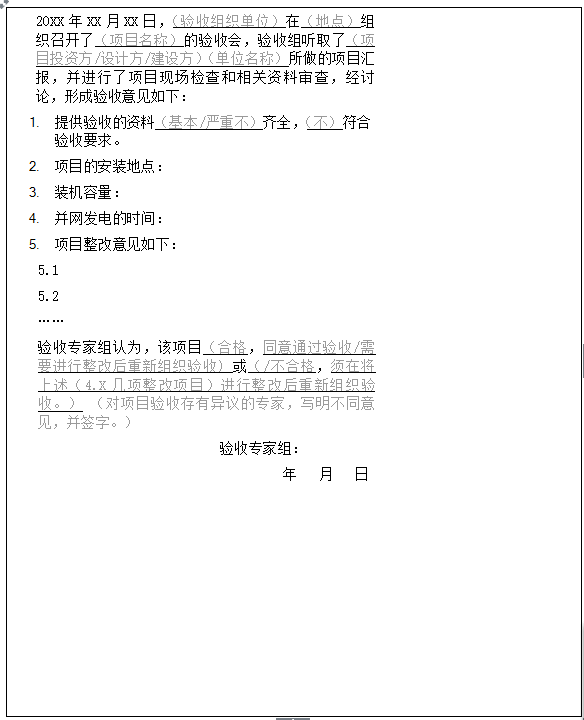

表2 項目驗收意見模板
