【漲知識】水電站引水建筑物與壓力前池

2018-04-16 09:29:18 掬水月在手弄花香滿衣 　 點擊量： 評論 (0)
水電站引水建筑物的功用是集中河段落差形成水頭和輸送發電所需的流量。（來源：掬水月在手弄花香滿衣）水電站引水建筑物有動力渠道、引水隧
水電站引水建筑物的功用是集中河段落差形成水頭和輸送發電所需的流量。

（來源：掬水月在手弄花香滿衣）


水電站引水建筑物有動力渠道、引水隧道和壓力管道等。

1、動力渠道

水電站的無壓引水渠道又稱為動力渠道。它位于無壓進水口或沉沙池之后。根據其水力特性，可分為自動調節渠道和非自動調節渠道兩種類型。

①、非自動調節渠道

?渠頂大致平行渠底，渠道的深度沿途不變，在渠道末端的壓力前池中設溢流堰

?適用：引水道較長，對下游有供水要求

?溢流堰作用：限制渠末水位；保證向下游供水

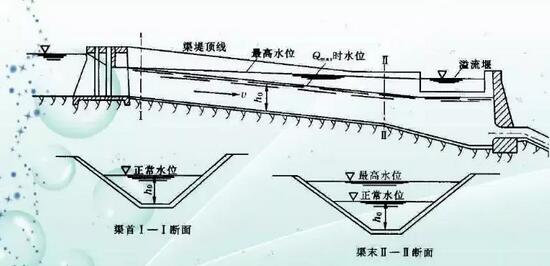

▲非自動調節動力渠道斷面圖

②、自動調節渠道

?渠道首部和尾部堤頂?shù)母叱袒鞠嗤?，并高出上游最高水位，渠道斷面向下游逐漸加大，渠末不設泄水建筑物。

?適用：渠道不長，底坡較緩，上游水位變化不大的情況

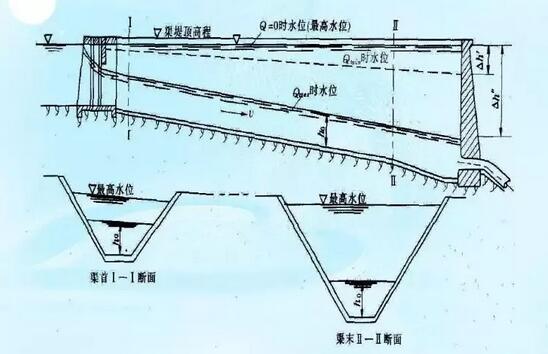

▲自動調節動力渠道斷面圖

2、引水隧洞

分為有壓引水隧洞和無壓引水隧洞兩種：水流在洞內具有自由水面的，稱為無壓隧洞；充滿整個斷面，使洞壁承受一定水壓力的，稱為有壓隧洞。發電隧洞一般是有壓的。

引水隧洞轉彎時彎曲半徑一般大于5倍洞徑，轉交不宜大于60度，以使水流平順，減少水頭損失。


▲引水隧洞斷面圖

3、壓力管道

壓力管道分為鋼管、鋼筋混凝土管和鋼襯鋼筋混凝土管三種。

?明管設有鎮墩和支墩，一般在進口設置閘門而在末端設置閥門，附件有伸縮節、通氣孔和充水閥、進人孔及排水設備。


▲壓力管道（明管）

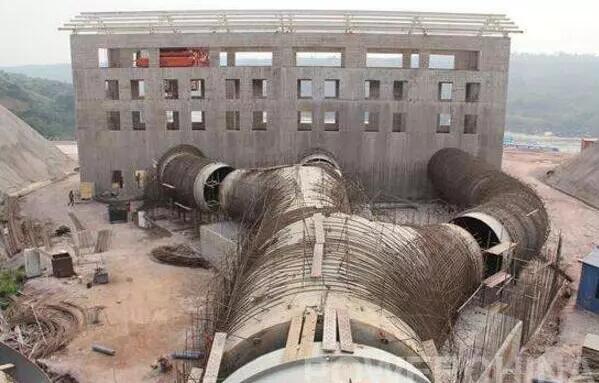

▲壓力鋼管岔管焊接安裝

?地下埋管埋藏在地下巖層之中，施工時對破碎的巖層進行固結灌漿；平洞、斜井的拱頂要進行回填灌漿；鋼襯鋼筋混凝土管需在鋼襯與混凝土、混凝土與圍巖之間進行接縫灌漿。

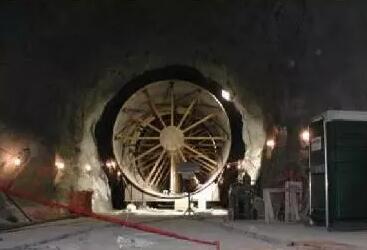

▲壓力鋼管地下埋管施工中

壓力前池

引水渠道末端，將渠底加深，將渠道平面尺寸擴大，形成一水池以便平穩水流和布置壓力管道的進水口，此水池稱為壓力前池。它是引水渠道和壓力水管之間的連接建筑物。

?位置：壓力前池設在無壓引水的末端，是水電站的無壓引水系統與壓力管道的連接建筑物

?組成：它由池身、壓力墻、壓力管道進水口、泄水道、排污、排砂、排冰道等組成口各建筑物視需要而設置，某些建筑物可結合使用，如排污、排冰及排沙道可共用一個陡槽

?作用：壓力前池有一定的容積，對水流有一定的調節作用。當電站的出力發生變化時，水電站的的流量也發生變化，而水電站上游的來水量通常是較固定的，水電站變化的流量可以從調節池得到調節

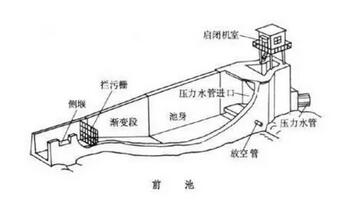

▲壓力前池構造圖

原標題:水電站引水建筑物與壓力前池
