【漲知識】混流式水泵水輪機結構形式

2018-04-03 09:56:03 抽蓄技術交流 　 點擊量： 評論 (0)
抽水蓄能電站電動發電機形式和常規機組基本相同，可根據推力軸承的布置方式進行結構劃分全傘式（推力軸承布置在頂蓋上、兩道軸承）、半傘式
抽水蓄能電站電動發電機形式和常規機組基本相同，可根據推力軸承的布置方式進行結構劃分全傘式（推力軸承布置在頂蓋上、兩道軸承）、半傘式（推力軸承布置在下機架上）、半傘式（推力軸承布置在下機架上）。

（來源：抽蓄技術交流）

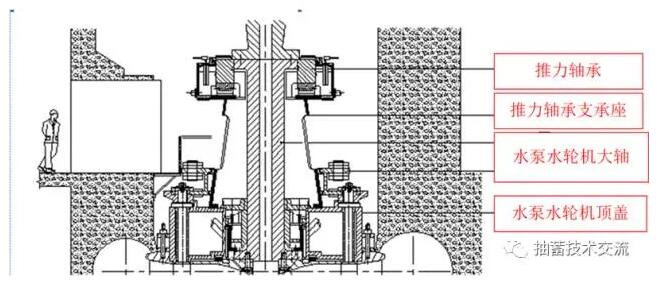

1、全傘式


推力軸承布置在水輪機頂蓋上，只有兩道軸承。在受力切換后，機組所有重量由頂蓋承受。

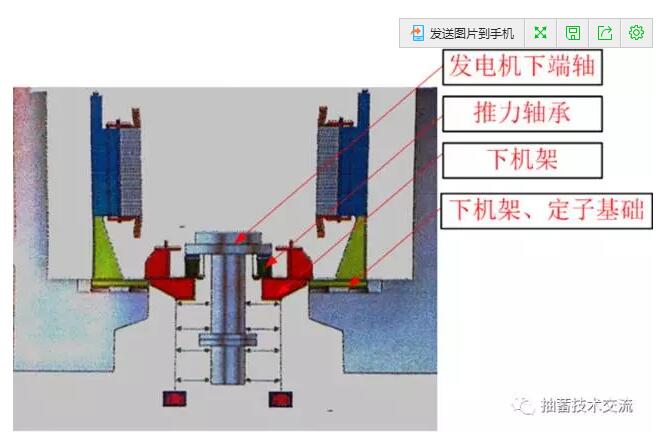

二、半傘式（推力軸承布置在下機架上）


推力軸承布置在下機架上，與下導軸承形成一個系統。在受力切換后，機組整個重量由下機架承重，傳遞到水輪機機墩上。

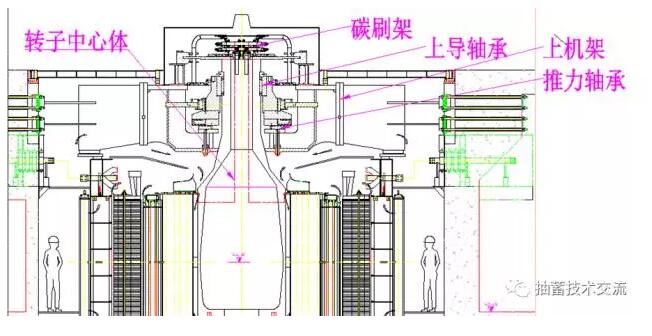

三、懸吊式


推力軸承布置在上機架上，與上導軸承形成一個系統。受力切換后，轉動部分重量由上機架、定子承重。

根據轉輪的安裝方式進行劃分：轉輪下拆式、轉輪中拆式和轉輪上拆式

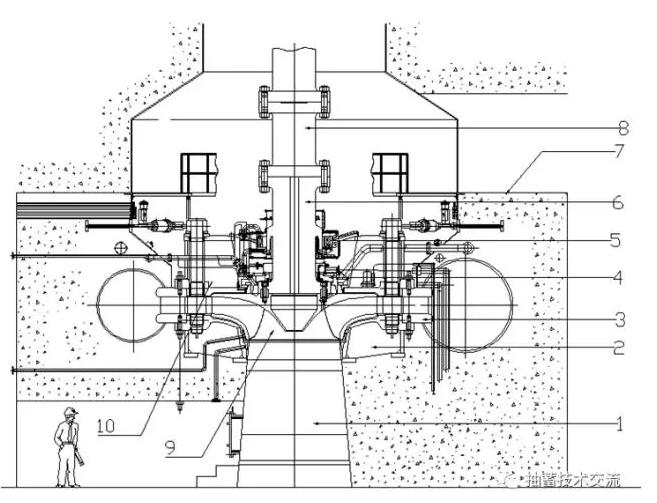

一、轉輪下拆式

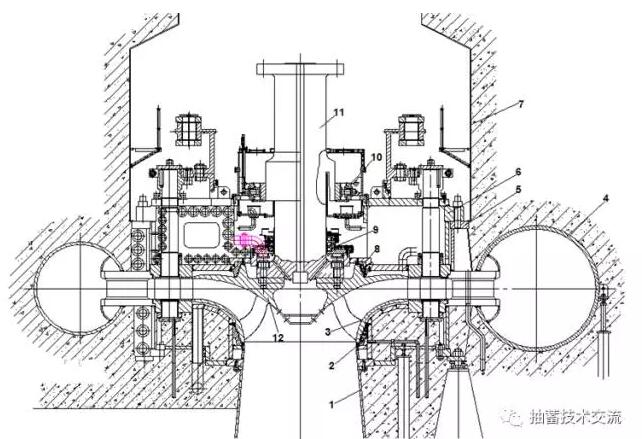

二、轉輪中拆式

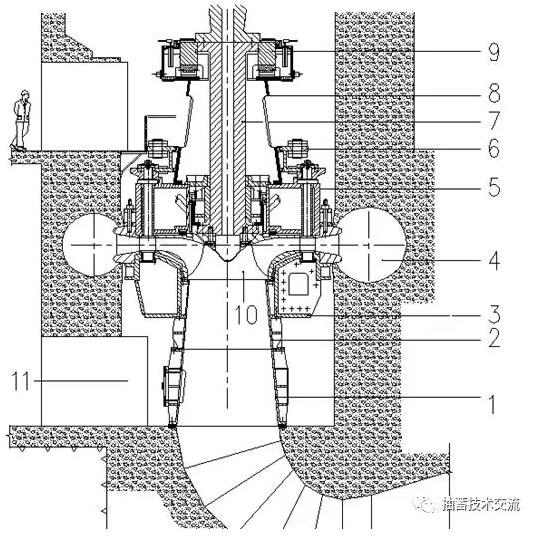

三、轉輪上拆式


原標題:混流式水泵水輪機結構形式
